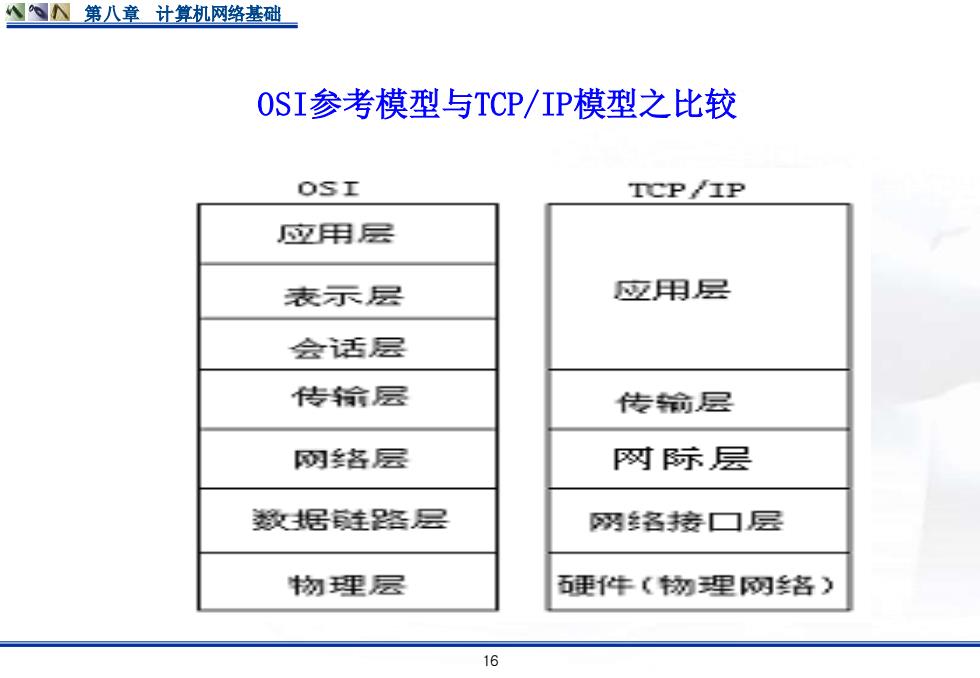

N四第八章计算机网络基础 0SI参考模型与TCP/IP模型之比较 OSI TCP/IP 应用层 表示层 应用层 会话层 传偷层 传输层 网格层 网际层 数据连路层 网名接口层 物理层 硬件〔物理网格) 16
16 第八章 计算机网络基础 OSI参考模型与TCP/IP模型之比较
四N第八章计算机网络基础 8.1.7数据通信基础 1.通信系统模型 通信是把信息从一个地方传送到另一个地古的过程，用来实 现通信过程的系统称为严 信源是发出各种信息（文 字、图像等)的信息源， 必须具备 可以是人，也可以是机器。 信源 转换器 信道 反转换器 信宿。 干扰源 信宿是信 息的接收 端。 17
17 第八章 计算机网络基础 8.1.7 数据通信基础 1.通信系统模型 通信是把信息从一个地方传送到另一个地方的过程，用来实 现通信过程的系统称为通信系统。 传输介质 必须具备信源、传输介质、信宿三个基本要素 信源是发出各种信息（文 字、图像等）的信息源， 可以是人，也可以是机器。 信宿是信 息的接收 端
。第八章计算机网络基础 在数据通信中的“信号” 2.数据通信的基本概念 是指数据的电编码或电 磁编码。它分为模拟信 •信号与信道 号和数字信号两种。 信号是数据的物理表示形式。 信道是传输信号的通道，由传输介质和通信设备组成。 带 信号，用恒 可 带宽橹稷送丽须道就蹇街接 送伟码砖霞藕颜率与最低频率之差 根据信道中传输的信号类型可分 在模拟通信中，以带宽表示信道传输信息的能力。其单位是Hz(赫 兹)，例如，电话信道的带宽一般为3kHz。在计算机网络中，带 宽是指网络可传输的最高数据传输率，即每秒传输多少比特（比特 /秒，bs)。在实际应用中，在描述带宽时常常将“比特/秒”省 略，如ADSL的带宽达1M,实际上是1Mbps。 18
18 第八章 计算机网络基础 模拟信号 2.数据通信的基本概念 •信号与信道 信号是数据的物理表示形式。 信道是传输信号的通道，由传输介质和通信设备组成。 在数据通信中的“信号” 是指数据的电编码或电 磁编码。它分为模拟信 号和数字信号两种。 模拟信号是在一定的数值范围内 可连续取值的信号，是连续变化 的电信号。 数字信号是离散的电信号，用恒 定的电压值表示1和0值，在传输 介质上传输。 数字信号 根据传输介质的不同，物理信道可分为有线信道 和无线信道。 根据信道中传输的信号类型可分为模拟信道和数 字信道。模拟信道传输模拟信号，如调幅或调频波。 数字信道直接传输脉冲信号。 •带宽 带宽是指信道所能传送的信号的频率宽度，也就是可传 送信号的最高频率与最低频率之差。 在模拟通信中，以带宽表示信道传输信息的能力。其单位是Hz（赫 兹），例如，电话信道的带宽一般为3kHz。在计算机网络中，带 宽是指网络可传输的最高数据传输率，即每秒传输多少比特（比特 /秒，bps）。在实际应用中，在描述带宽时常常将“比特/秒”省 略，如ADSL的带宽达1M，实际上是1Mbps
第八章计算机网络基础 3.数据的传输方式 (1)基带与频带传输 数据传输按照其在通信信道上是否经过调制处理再进行 传输，可分为基带传输和频带传输。 21並行生输与电行生检 将数字信号直接少 传输称为基带传输，基带传输一般用于短距 并行传输是指一次可以同时传输多位(8位、16位等)二进制数据，从发 送端到接收端需要多根传输线。串行传输一次只传送一位二进制数据，从 发送端到接入重要一根传输线。并行传输速率高，但传输设备复杂、 出以点 异步传输以字符为单位进行传输，特点是低速、可靠，如主机和终端之 间进行的通信。同步传输以数据块为单位进行传输，速率较高。在局域 网中，经常采用同步传输的方法传送数据帧。 19
19 第八章 计算机网络基础 3.数据的传输方式 (1) 基带与频带传输 数据传输按照其在通信信道上是否经过调制处理再进行 传输，可分为基带传输和频带传输。 (2) 并行传输与串行传输 在数据通信中，按每次传送的数据位数，可将通信方式 分为并行传输和串行传输。 (3) 异步传输与同步传输 在数据通信过程中，通信最基本的要求是发送端与接收 端之间必须遵循同一规程，这种规程分为异步传输和同步传 输两种。 将数字信号直接在通信信道上传输称为基带传输，基带传输一般用于短距 离的数据传输，例如在局域网中用基带同轴电缆作传输介质的数据传输。 将数字信号转换成一定频率范围内的模拟信号，在某一频带内传送的方式 称为频带传输。例如采用频分复用技术将多路信号通过调制技术调制到各 自不同载波频率上，在各自的频段范围内进行传输，从而实现在一个信道 中同时传播声频、视频和数据等多种信息，使系统具有多种用途。例如电 视信号使用的就是频带传输。 并行传输是指一次可以同时传输多位（8位、16位等）二进制数据，从发 送端到接收端需要多根传输线。串行传输一次只传送一位二进制数据，从 发送端到接收端只需要一根传输线。并行传输速率高，但传输设备复杂、 造价较高，所以一般用于近距离范围内要求快速传输的地方；串行传输的 速率虽然低，但设备造价比较便宜，适用于在较长距离连接中可靠地传输 数据，是网络中普遍采用的方式。 异步传输以字符为单位进行传输，特点是低速、可靠，如主机和终端之 间进行的通信。同步传输以数据块为单位进行传输，速率较高。在局域 网中，经常采用同步传输的方法传送数据帧

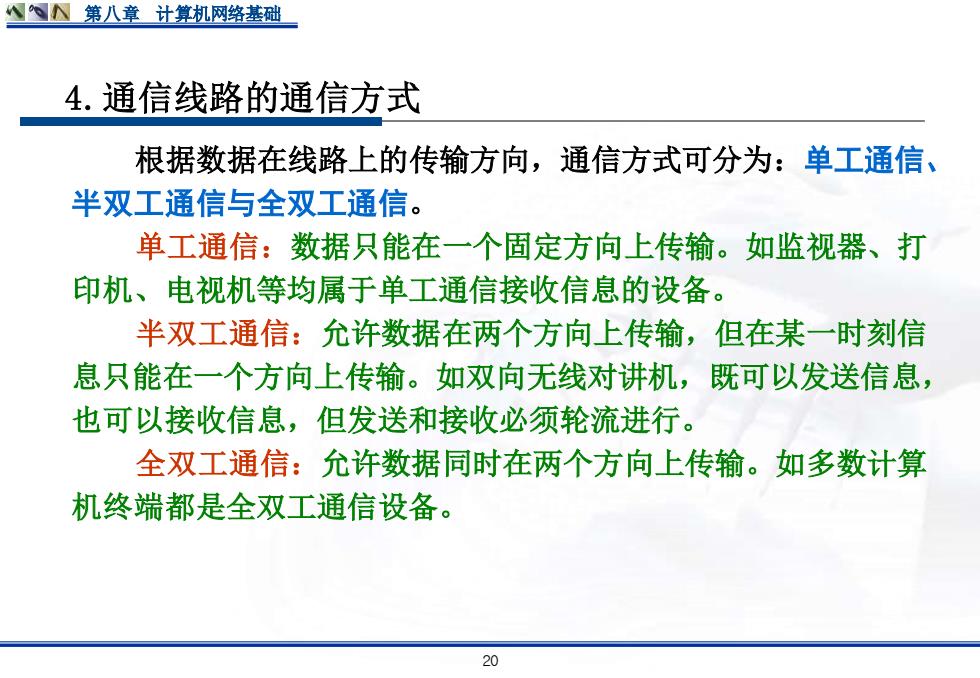

N四第八章计算机网络基础 4.通信线路的通信方式 根据数据在线路上的传输方向，通信方式可分为：单工通信、 半双工通信与全双工通信。 单工通信：数据只能在一个固定方向上传输。如监视器、打 印机、电视机等均属于单工通信接收信息的设备。 半双工通信：允许数据在两个方向上传输，但在某一时刻信 息只能在一个方向上传输。如双向无线对讲机，既可以发送信息， 也可以接收信息，但发送和接收必须轮流进行。 全双工通信：允许数据同时在两个方向上传输。如多数计算 机终端都是全双工通信设备。 20
20 第八章 计算机网络基础 4.通信线路的通信方式 根据数据在线路上的传输方向，通信方式可分为：单工通信、 半双工通信与全双工通信。 单工通信：数据只能在一个固定方向上传输。如监视器、打 印机、电视机等均属于单工通信接收信息的设备。 半双工通信：允许数据在两个方向上传输，但在某一时刻信 息只能在一个方向上传输。如双向无线对讲机，既可以发送信息， 也可以接收信息，但发送和接收必须轮流进行。 全双工通信：允许数据同时在两个方向上传输。如多数计算 机终端都是全双工通信设备
