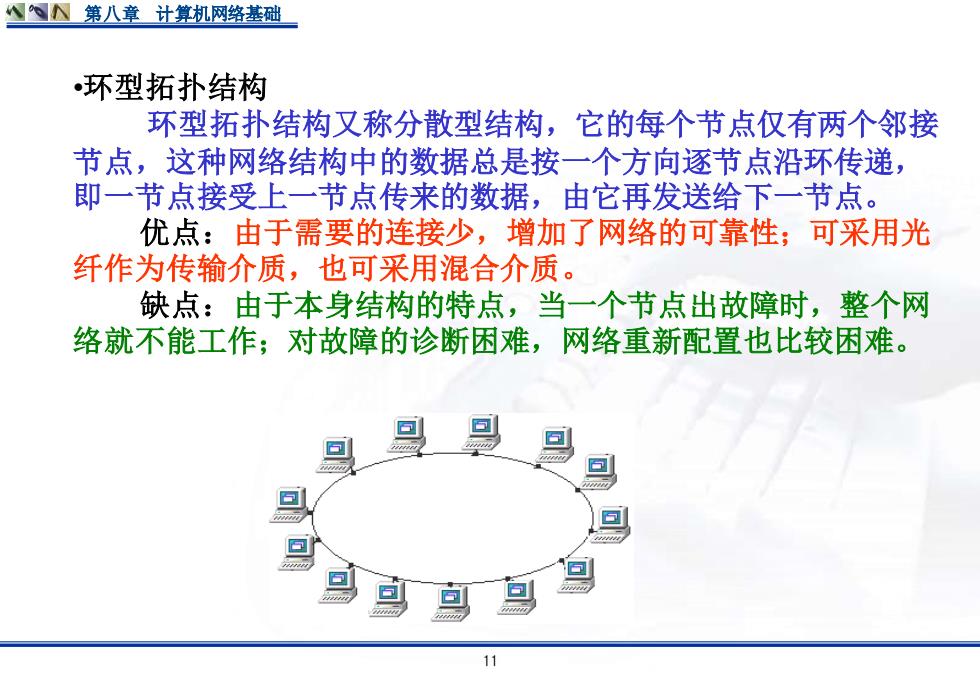

四第八章计算机网络基础 环型拓扑结构 环型拓扑结构又称分散型结构，它的每个节点仅有两个邻接 节点，这种网络结构中的数据总是按一个方向逐节点沿环传递， 即一节点接受上一节点传来的数据，由它再发送给下一节点。 优点：由于需要的连接少，增加了网络的可靠性；可采用光 纤作为传输介质，也可采用混合介质。 缺点：由于本身结构的特点，当一个节点出故障时，整个网 络就不能工作；对故障的诊断因难，网络重新配置也比较因难。 11
11 第八章 计算机网络基础 •环型拓扑结构 环型拓扑结构又称分散型结构，它的每个节点仅有两个邻接 节点，这种网络结构中的数据总是按一个方向逐节点沿环传递， 即一节点接受上一节点传来的数据，由它再发送给下一节点。 优点：由于需要的连接少，增加了网络的可靠性；可采用光 纤作为传输介质，也可采用混合介质。 缺点：由于本身结构的特点，当一个节点出故障时，整个网 络就不能工作；对故障的诊断困难，网络重新配置也比较困难
第八章计算机网络基础 8 光缆（即光纤）是用极细的玻璃纤维或极细的石英玻璃纤维作传输媒 如一n在通电后 产生 光纤维 光导纤维 被同 保护膜 核 主要用 于数 居速率 可达 光纤维线 光信号 传输系 统，宽常同细电缆是公用大线电视系统的标准传瑜电缆。 缆 波 星 12
12 第八章 计算机网络基础 8.1.5 网络传输介质和网络设备 1.网络传输介质 是数据传输中连 接各个数据终端 设备的物理介质. 传输介质 有 线 无 线 双 绞 线 同 轴 电 缆 光 缆 无 线 电 波 微 波 红 外 线 通 信 卫 星 双绞线是用两根绝缘铜线扭在 一起的通信介质。双绞线抗干 扰能力较强，在电话系统中双 绞线被普遍采用。双绞线可以 用于模拟或数字传输；传输信 号时，双绞线可以在几公里之 内不用对信号进行放大。 非屏蔽双绞线（UTP）：非屏蔽双绞线中不存 在物理的电器屏蔽，既没有金属箔，也没有 金属带绕在UTP上，UTP线对之间的串线干扰 和电磁干扰，是通过其自身的电能吸收和辐 射抵消完成的。UTP通常使用一种称之为RJ-4 5的8针连接器。 屏蔽双绞线（STP）：屏蔽双绞线外部包有铝 箔或铜丝网。 屏蔽双绞线 同轴电缆由内导体铜制芯线、绝缘层、外导体屏蔽层及塑料保 护外套构成。同轴电缆具有较高的抗干扰能力，其抗干扰能力优于 双绞线。同轴电缆主要有50Ω同轴电缆和75Ω同轴电缆两种。 ① 50Ω同轴电缆：又称基带同轴电缆（或称细缆）。它主要用 于数字传输的系统，广泛用于局域网。在传输中，其最高数据速率 可达10Mbps。 ② 75Ω同轴电缆：也称宽带同轴电缆。它主要用于模拟传输系 统，宽带同轴电缆是公用天线电视系统的标准传输电缆。 光缆（即光纤）是用极细的玻璃纤维或极细的石英玻璃纤维作传输媒 体，即光导纤维。光缆传输是利用激光二极管或发光二极管在通电后 产生光脉冲信号，这些光脉冲信号经检测器在光缆中传输。光导纤维 被同轴的塑料保护层覆盖

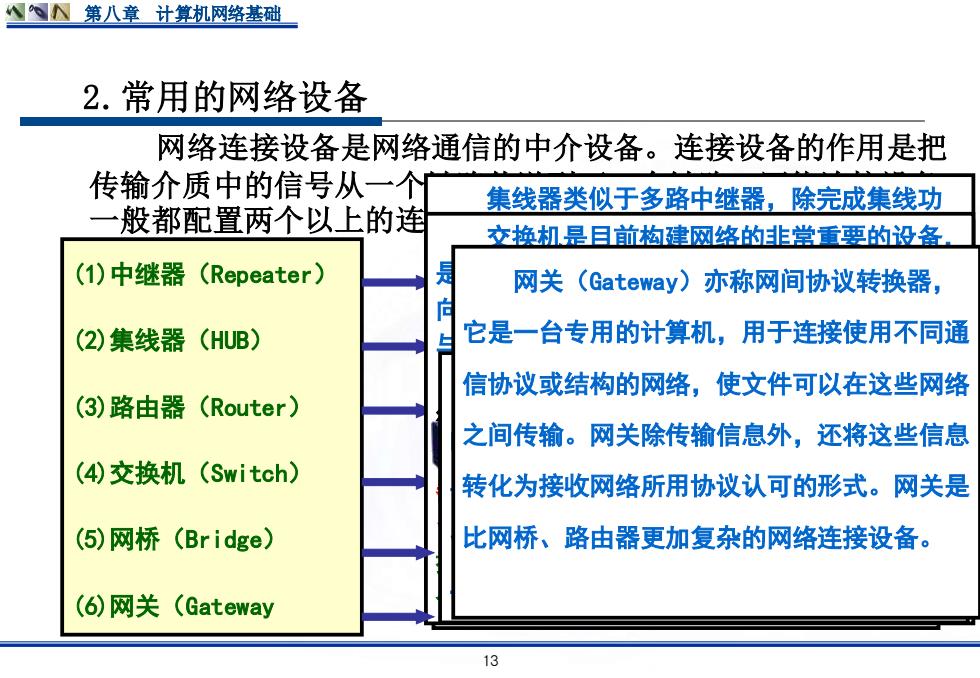

四N第八章计算机网络基础 2.常用的网络设备 网络连接设备是网络通信的中介设备。连接设备的作用是把 传输介质中的信号从一个州 集线器类似于多路中继器，除完成集线功 一般都配置两个以上的连 交换机是目前构建网络的非堂重要的设备 (1)中继器(Repeater) 网关(Gateway).亦称网间协议转换器， (2)集线器(HUB) 它是一台专用的计算机，用于连接使用不同通 信协议或结构的网络，使文件可以在这些网络 (3)路由器(Router) 之间传输。网关除传输信息外，还将这些信息 (4)交换机(Switch) 转化为接收网络所用协议认可的形式。网关是 (5)网桥(Bridge) 比网桥、路由器更加复杂的网络连接设备。 (6)网关(Gateway 13
13 第八章 计算机网络基础 2.常用的网络设备 网络连接设备是网络通信的中介设备。连接设备的作用是把 传输介质中的信号从一个链路传送到下一个链路。网络连接设备 一般都配置两个以上的连接器插口。 (1)中继器（Repeater） (2)集线器（HUB） (3)路由器（Router） (4)交换机（Switch） (5)网桥（Bridge） (6)网关（Gateway 在网络中，网络连线有一定的长度限制， 否则传输距离太长，将导致传输的信号衰减 太多而造成传输数据出错。为了扩展网络联 接的总跨度，可用中继器将两个单段电缆连 接起来。中继器是一个能持续检测电缆中模 拟信号的硬设备，工作于网络的物理层，当 它检测到一根电缆中有信号来时，中继器便 转发一个放大了的信号到另一根电缆。 中继器安装容易、使用方便，并能保持 单段电缆中原来的传输速度。缺点是不能互 联不同类型的网络。 集线器类似于多路中继器，除完成集线功 能以外，还具有信号再生功能。 它具有以下主要功能： ① 支持多种协议和传输介质，具有不同类型的 端口，以便互连相同或不同类型的网络。 ② 具备网络管理功能，例如对服务器、工作站 和集线器实施监测、分析、调整资源、错误告 警与故障隔离等。 ③ 具有交换功能，这是集线器产品的最新发展， 它是集线器与交换机功能的有机结合，使得集 线器的信息转换和传输速率大大提高。 如何到达目的地的算法叫做路由。实现数 据分组转发并能查找和选用最优路径的网络设 备，叫做路由器。路由器是实现不同类型网络， 即异构型网络互联的重要设备。 路由器最大的特点是具有选择传送信息包 的传送路径功能，即路径选择功能。事实上， 路由器可以根据其内部的路由表来选择最佳的 传送路径，将信息包传送到目的地。 著名的路由器产品有Cisco公司的Cisco 25 00、Cisco 2600和Cisco 7500等。 交换机是目前构建网络的非常重要的设备， 是一个多端口的设备，实现端口先存储、后定 向转发功能的数据转发设备。从物理上看，它 与集线器类似。 交换机与集线器的主要区别在于前者的并 行性。集线器是在共享带宽的方式下工作的， 多台计算机通过集线器的各个端口连接到集线 器上时，它们只能共享一个信道的带宽，即单 台计算机通过局域网段发送数据的速率；而交 换机是模拟网桥方式连接各个网络，交换机每 个端口连接一台计算机，都相当于一个网段。 网桥是将两个或多个LAN(可以是不同类型 的LAN)连接起来的中介设备。网桥的功能在延 长网络跨度上类似于中继器，然而它能提供智 能化连接服务，即根据数据包终点地址处于哪 一网段来进行转发和滤除。 网关（Gateway）亦称网间协议转换器， 它是一台专用的计算机，用于连接使用不同通 信协议或结构的网络，使文件可以在这些网络 之间传输。网关除传输信息外，还将这些信息 转化为接收网络所用协议认可的形式。网关是 比网桥、路由器更加复杂的网络连接设备

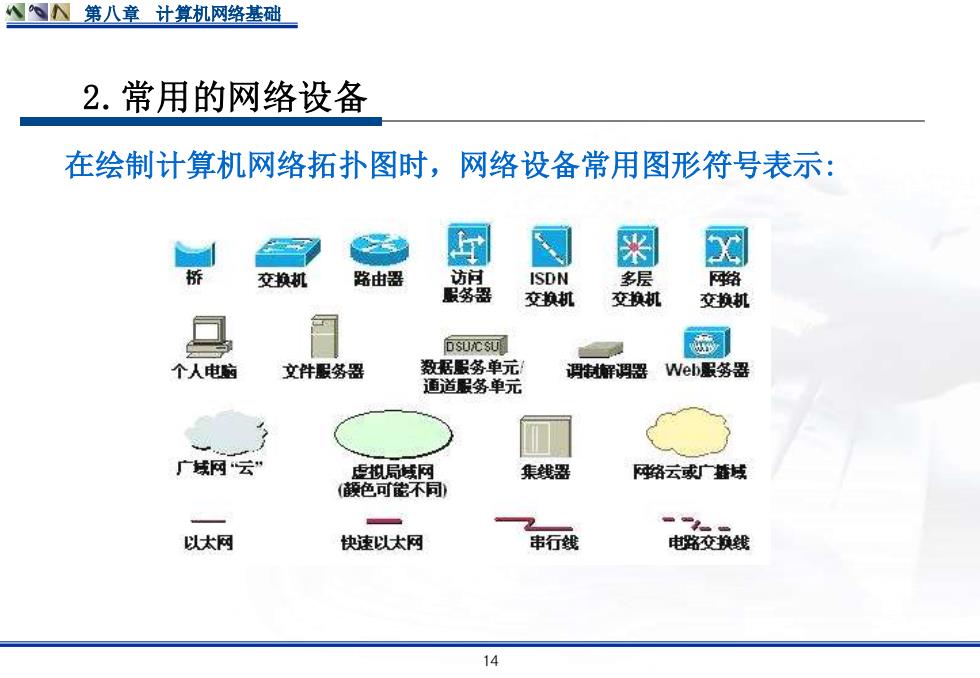

N四第八章计算机网络基础 2.常用的网络设备 在绘制计算机网络拓扑图时，网络设备常用图形符号表示： 交换机 路由器 ISDN 多层 路 服务 交换机 交换机 交换机 Ds0沈 个人电脑 文件服务器 数居服务单元 调制解调器 Weh服务器 通道服务单元 广域网云” 拟局域网 集线器 络云或广蓝城 (颜色可能不司) 以太网 快速以太网 串行线 电路交换线 14
14 第八章 计算机网络基础 2.常用的网络设备 在绘制计算机网络拓扑图时，网络设备常用图形符号表示:

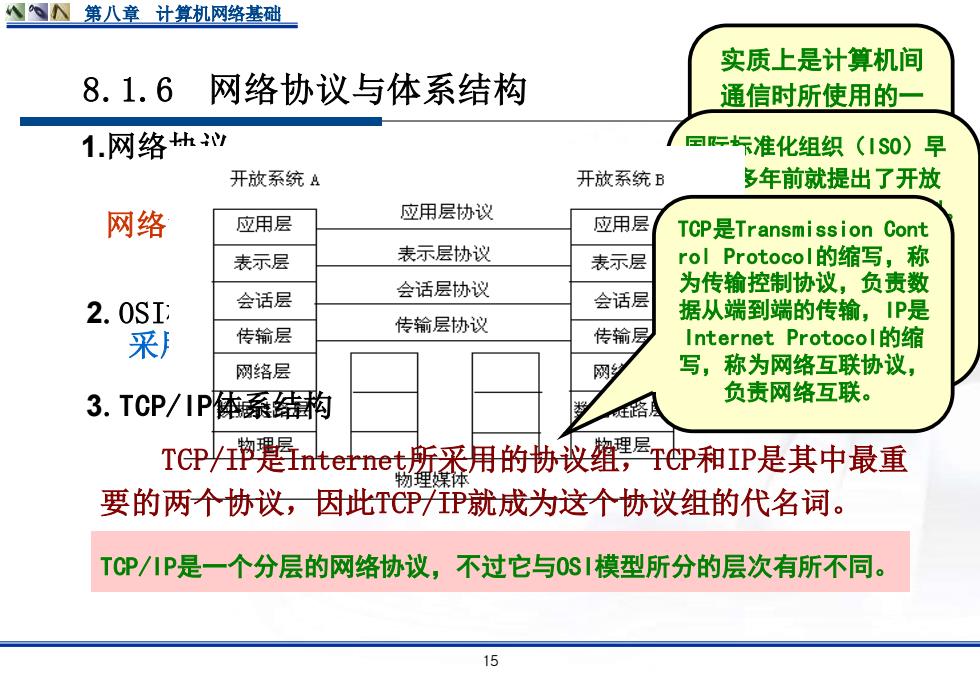

N第八章计算机网络基础 实质上是计算机间 8.1.6 网络协议与体系结构 通信时所使用的一 1.网络h议 园=准化组织(1$0)早 开放系统A 开放系统B 多年前就提出了开放 网络 应用层 应用层协议 应用层 TCPTransmission Cont 表示层 表示层协议 表示层 rol Protocolp的缩写，称 会话层协议 为传输控制协议，负责数 2.0S 会话层 会话层 传输层 传输层协议 据从端到端的传输，IP是 采 传输层 Internet Protocol的缩 网络层 网 写，称为网络互联协议， 3.TCP/IP体系结胸 负责网络互联。 TCP/1中爱nterne方柔用的协议维，Tr和IP是其中最重 要的两个协议，因此TPP就成为这个协议组的代名词。 TCP/小P是一个分层的网络协议，不过它与0S1模型所分的层次有所不同。 15
15 第八章 计算机网络基础 8.1.6 网络协议与体系结构 1.网络协议 为进行网络中数据通信而建立的规则、标准或约定，称为 网络协议。 由于计算机网络协议十分复杂，故将其划分成层次结构。 实质上是计算机间 通信时所使用的一 种语言，它是计算 机网络不可缺少的 组成部分。 TCP/IP是一个分层的网络协议，不过它与OSI模型所分的层次有所不同。 2.OSI模型 采用的是一个包含7层的层次结构。 国际标准化组织（ISO）早 在20多年前就提出了开放 系统互联（OSI）参考模型。 这里的“开放”是指：凡 遵守OSI标准的系统都可以 互联，彼此都能开放式的 进行通信。 3.TCP/IP体系结构 TCP/IP是Internet所采用的协议组，TCP和IP是其中最重 要的两个协议，因此TCP/IP就成为这个协议组的代名词。 TCP是Transmission Cont rol Protocol的缩写，称 为传输控制协议，负责数 据从端到端的传输，IP是 Internet Protocol的缩 写，称为网络互联协议， 负责网络互联
