Structure of Microscope 胶片平面 照相机接口 取景器 光学传感器阵列 PL投影镜头 眼点位置V 物镜 载物台运动控制旋钮 同轴粗微调酸钮 聚光器 视场光阑调节环 漫射镜 灯室聚光镜 集光镜 卤素灯 Dr Tian 2008
Structure of Microscope

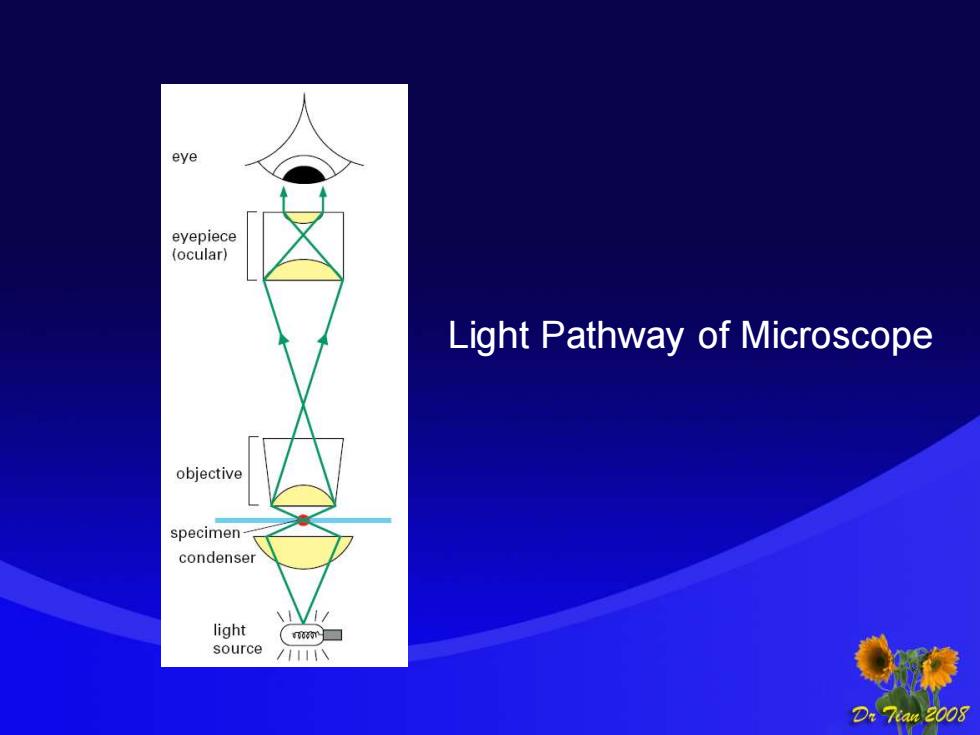

eye eyepiece (ocular) Light Pathway of Microscope objective specimen condenser light source /111N D7w208
Light Pathway of Microscope
·3.分辨力：指分辨物体最小间隔的能力。 ·光学显微镜的分辨力R=0.61入/N.A. 一其中λ为入射光线波长； -N.A.为镜口率=n sina/2; -n=介质折射率； α=镜口角（样品对物镜镜口的张角） Dr Tian 2008
• 3. 分辨力：指分辨物体最小间隔的能力。 • 光学显微镜的分辨力R=0.61λ/N．A． – 其中λ为入射光线波长； – N．A．为镜口率 ＝ｎsinα/2； – n=介质折射率； – α=镜口角（样品对物镜镜口的张角）

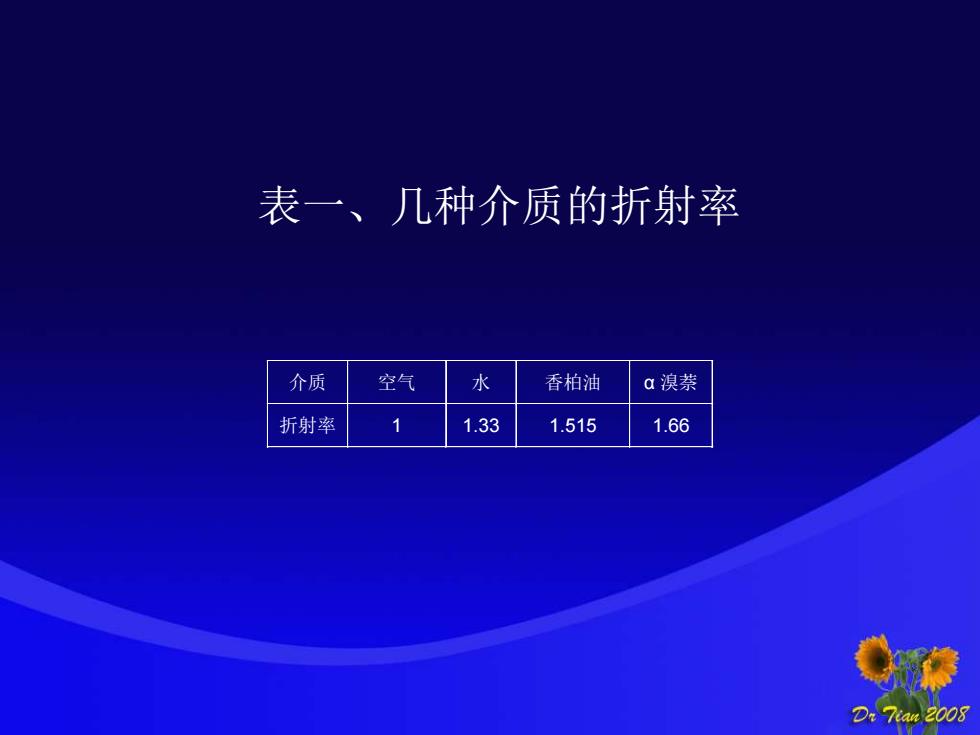

表一、几种介质的折射率 介质 空气 水 香柏油 a溴萘 折射率 1 1.33 1.515 1.66 D72008
表一、几种介质的折射率 介质 空气 水 香柏油 α 溴萘 折射率 1 1.33 1.515 1.66
·显微镜的几个光学特点： -介质折射率越接近镜头玻璃的(1.7)越好； -sina/2的最大值小于1；镜口率最大约1.6； -普通光线的波长为400700nm,光镜分辨力约 为0.2μm,人眼的分辨力为0.2mm,因此显微镜 的最大有效倍数为1000X。 Dr Tian 2008
• 显微镜的几个光学特点： – 介质折射率越接近镜头玻璃的（ 1. 7 ）越好； – sin α /2的最大值小于1；镜口率最大约1.6； – 普通光线的波长为400~700nm，光镜分辨力约 为0.2μm，人眼的分辨力为0.2mm，因此显微镜 的最大有效倍数为1000X
