2.悬臂式挡土墙 (1)组成：由立壁、墙趾悬臂和墙踵悬臂构 INN 成的钢筋混凝土挡墙。 墙身 (2)墙的稳定性：主要靠墙踵底板上的土重 维持稳定性，墙体内的拉应力则由钢筋承担。 (3)优点：能充分利用钢筋混凝土的受力特 墙趾板 墙踵板 性，墙体截面较小。 (4)适用：墙高大于5m,地基土较差工程 16
2.悬臂式挡土墙 （1）组成：由立壁、墙趾悬臂和墙踵悬臂构 成的钢筋混凝土挡墙。 （2）墙的稳定性：主要靠墙踵底板上的土重 维持稳定性，墙体内的拉应力则由钢筋承担。 （3）优点：能充分利用钢筋混凝土的受力特 性，墙体截面较小。 （4）适用：墙高大于5m，地基土较差工程 16
17
17

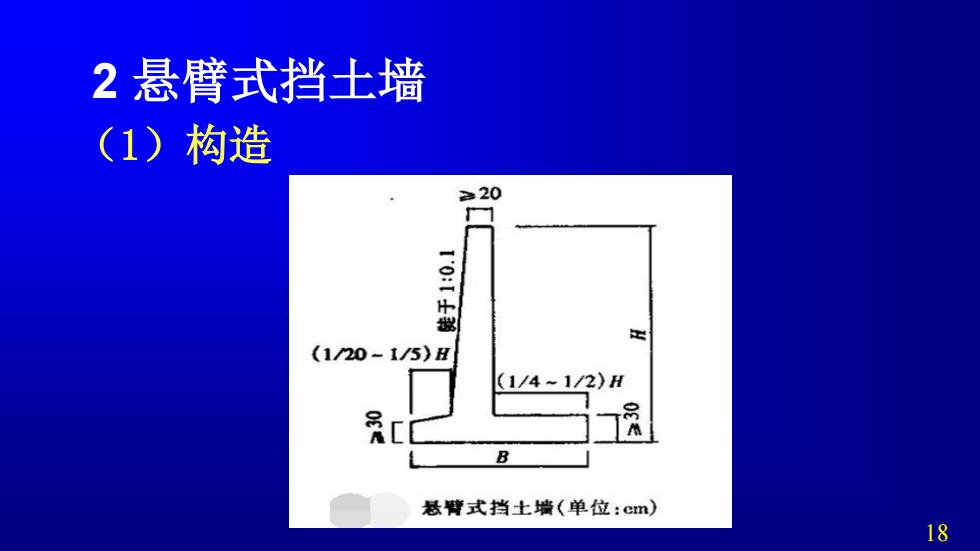

2悬臂式挡土墙 (1)构造 a20 1.0.m 四 (1/20-1/5)H (1/4~1/2)H B 悬臂式挡土墙（单位：cm) 18
18 2 悬臂式挡土墙 （1）构造

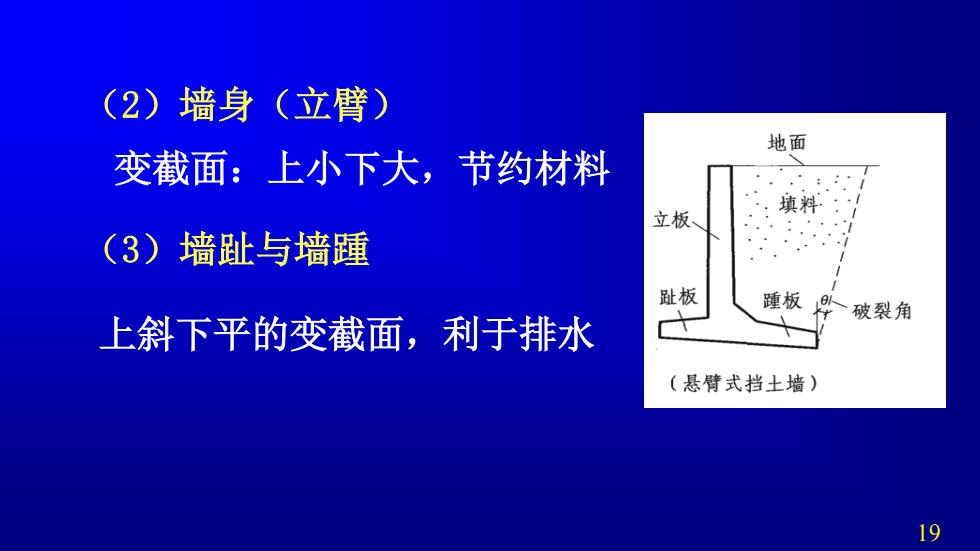

(2)墙身（立臂） 地面 变截面：上小下大，节约材料 填料 立板 (3)墙趾与墙踵 趾板 踵板件 破裂角 上斜下平的变截面，利于排水 （悬臂式挡土墙) 19
19 （2）墙身（立臂） 变截面：上小下大，节约材料 上斜下平的变截面，利于排水 （3）墙趾与墙踵
(4)排水措施 圆孔径：100~150mm 孔间距：2入3m 墙后做滤水层 (5)填土质量 最优采用抗剪强度高、性质稳定、】 透水性好的无粘性土 不能采用淤泥、耕植土、膨胀土等，填土时应分层夯实。 (6)沉降缝和伸缩缝 间距：15~20m,缝宽：20mm 20
20 （4）排水措施 圆孔径：100～150mm 孔间距：2～3m 墙后做滤水层 （5）填土质量 最优采用抗剪强度高、性质稳定、透水性好的无粘性土 不能采用淤泥、耕植土、膨胀土等, 填土时应分层夯实。 （6）沉降缝和伸缩缝 间距：15～20m，缝宽：20mm
