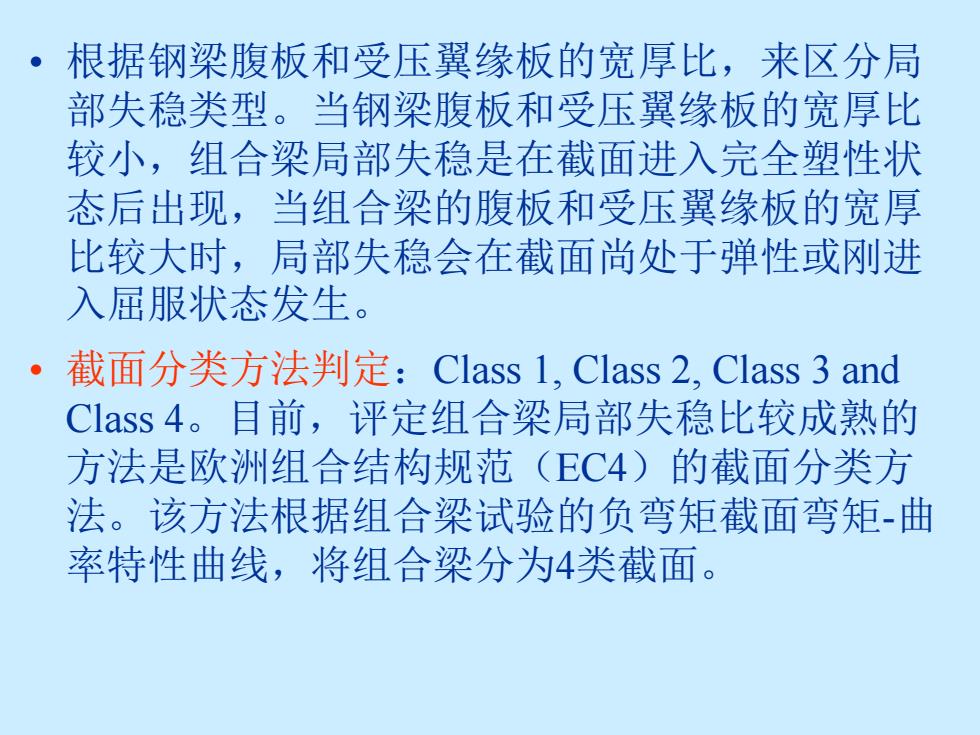

。 根据钢梁腹板和受压翼缘板的宽厚比，来区分局 部失稳类型。当钢梁腹板和受压翼缘板的宽厚比 较小，组合梁局部失稳是在截面进入完全塑性状 态后出现，当组合梁的腹板和受压翼缘板的宽厚 比较大时，局部失稳会在截面尚处于弹性或刚进 入屈服状态发生。 ·截面分类方法判定：Class1,Class2,Class3and Class4。目前，评定组合梁局部失稳比较成熟的 方法是欧洲组合结构规范(EC4)的截面分类方 法。该方法根据组合梁试验的负弯矩截面弯矩-曲 率特性曲线，将组合梁分为4类截面
• 根据钢梁腹板和受压翼缘板的宽厚比，来区分局 部失稳类型。当钢梁腹板和受压翼缘板的宽厚比 较小，组合梁局部失稳是在截面进入完全塑性状 态后出现，当组合梁的腹板和受压翼缘板的宽厚 比较大时，局部失稳会在截面尚处于弹性或刚进 入屈服状态发生。 • 截面分类方法判定：Class 1, Class 2, Class 3 and Class 4。目前，评定组合梁局部失稳比较成熟的 方法是欧洲组合结构规范（EC4）的截面分类方 法。该方法根据组合梁试验的负弯矩截面弯矩-曲 率特性曲线，将组合梁分为4类截面
EC4根据截面转动能力，采用截面翼缘和腹板的 宽厚比将组合梁截面分为4类： ·第一类(Class1):可塑性截面，具有能使弯矩 完全分配的具有足够塑性转动的截面，抗弯承载 力达到塑性极限弯矩； 。 第二类(Class2)：密实性截面，由钢梁的局部 失稳所控制其塑性转动能力的截面，抗弯承载力 达到塑性极限弯矩； ·第三类(Class3):半密实性截面，钢梁的受压 翼缘屈服，但局部失稳使之不能达到全塑性弯矩 的截面； ·第四类 (Class4):柔细截面，钢梁的受压翼缘 在达到屈服之前被局部失稳破坏的截面
EC4根据截面转动能力，采用截面翼缘和腹板的 宽厚比将组合梁截面分为4类： • 第一类（Class 1)：可塑性截面，具有能使弯矩 完全分配的具有足够塑性转动的截面，抗弯承载 力达到塑性极限弯矩； • 第二类（Class 2)：密实性截面，由钢梁的局部 失稳所控制其塑性转动能力的截面，抗弯承载力 达到塑性极限弯矩； • 第三类（Class 3)：半密实性截面，钢梁的受压 翼缘屈服，但局部失稳使之不能达到全塑性弯矩 的截面； • 第四类（Class 4)：柔细截面，钢梁的受压翼缘 在达到屈服之前被局部失稳破坏的截面

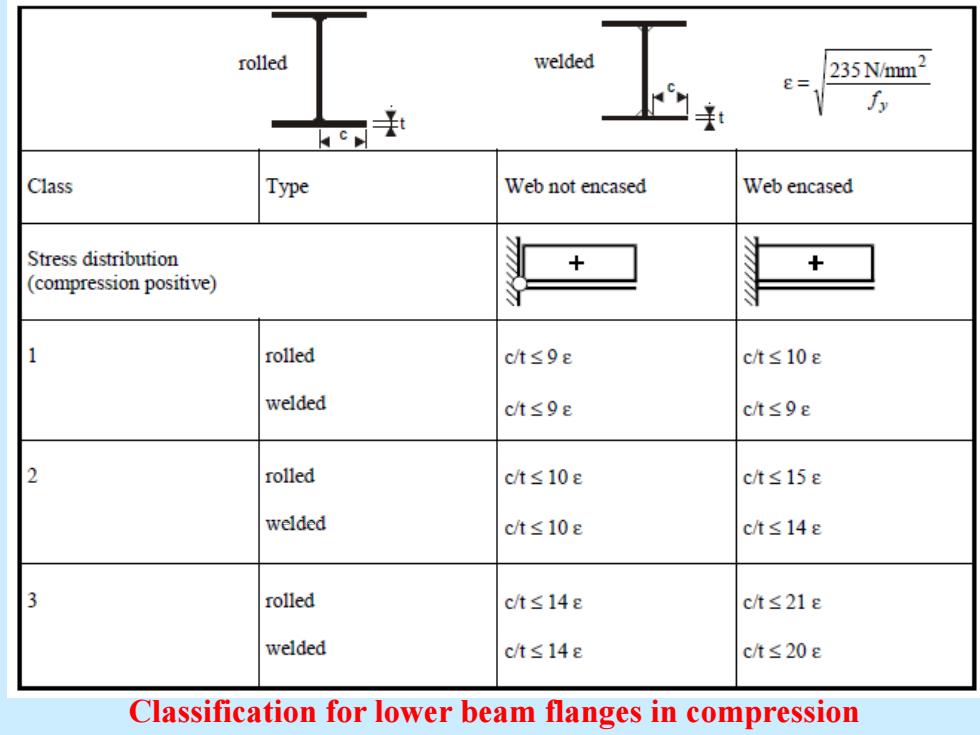

rolled welded 235N/m Class Type Web not encased Web encased Stress distribution + (compression positive) rolled c/ts9e c/t≤10e welded c/ts9e ct≤9e rolled ct≤10e c/ts158 welded c/ts10g c/t≤14e 3 rolled c/t≤14e c/t≤21e welded c/t≤14e c/t≤20e Classification for lower beam flanges in compression
Classification for lower beam flanges in compression

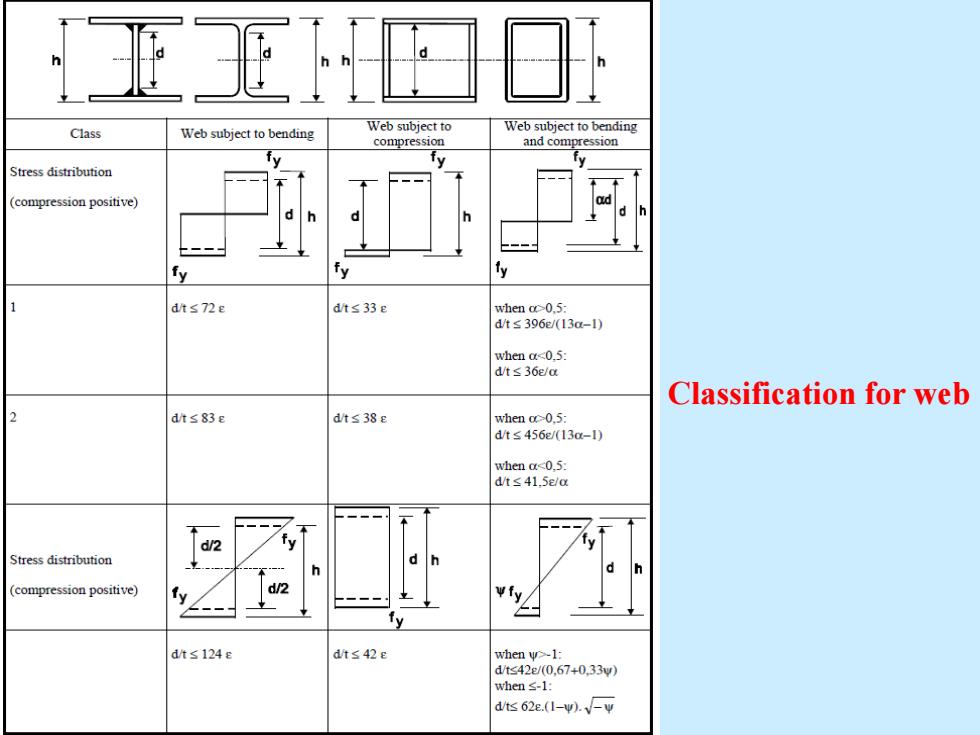

返E☑日 Class Web subject to Web subject to bending Web subject to bending compression and compression y fy Stress distribution (compression positive) fy fy dts72e d/ts33e when cc-0.5: dt≤396e/(13a-1) when a<0.5: d/t s 36e/a Classification for web dts83E dts38e when cc-0.5: d/t≤456e/(13a-1) when a<0.5: d/t≤41.5e/a d/2 Stress distribution d (compression positive) d/2 y dt≤124e dts42E when y-1: d/ts42e/(0,67+033w) when s-1: d/ts62e.(I-w).w
Classification for web

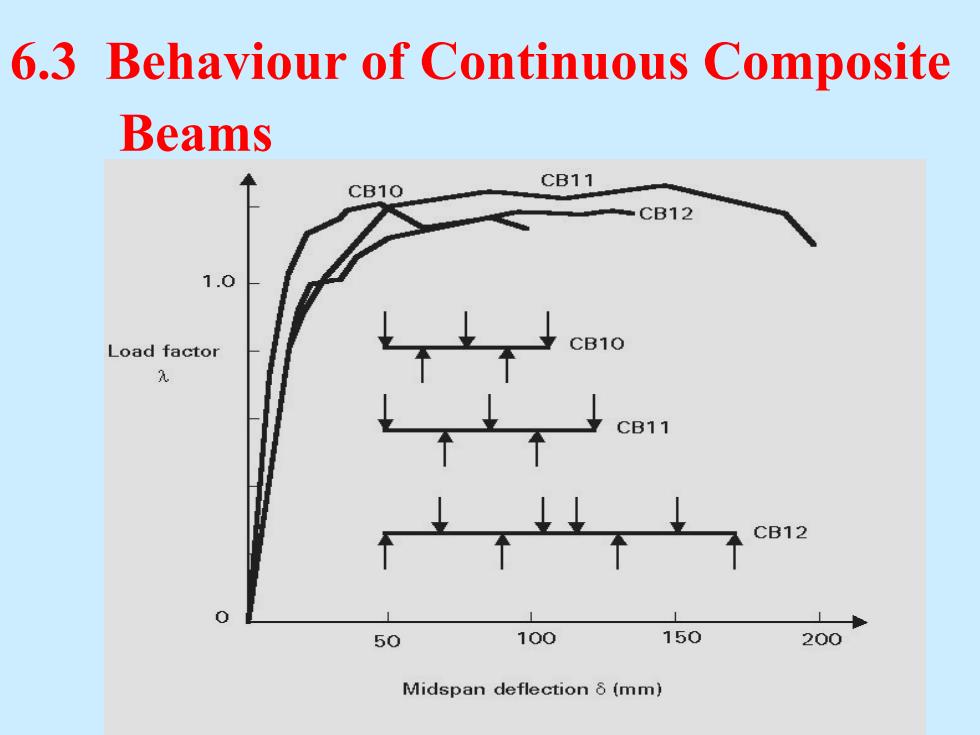

6.3 Behaviour of Continuous Composite Beams CB10 CB11 CB12 1.0 Load factor CB10 CB11 CB12 50 100 150 200 Midspan deflection 5(mm)
6.3 Behaviour of Continuous Composite Beams
