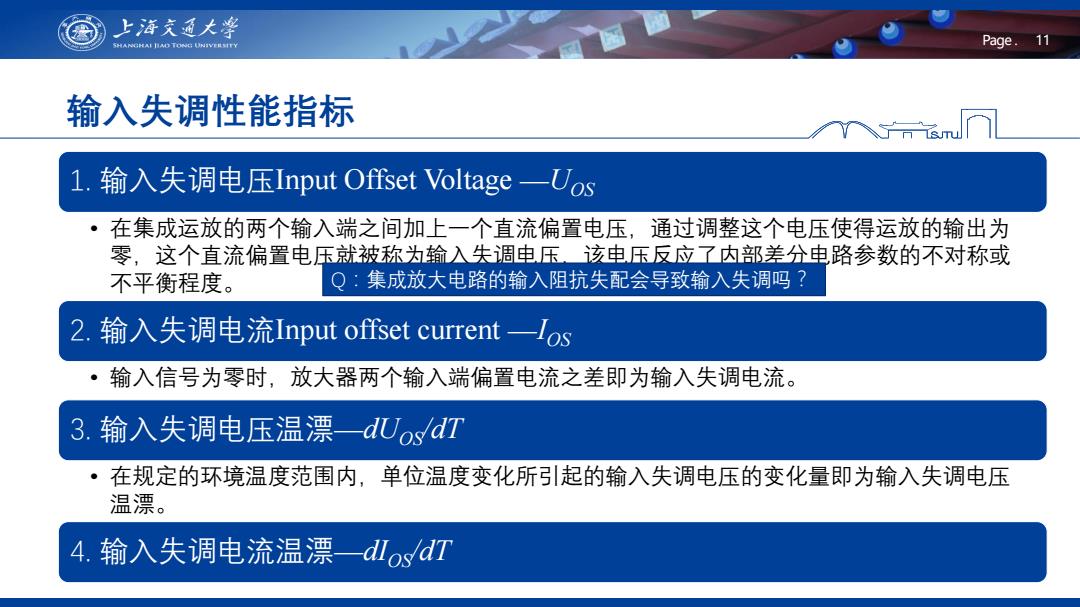

上游文通大学 SHANGHAI IIAD TONG UNIVERSITY Page.11 输入失调性能指标 1. 輸入失调电压Input Offset Voltage一Uos 在集成运放的两个输入端之间加上一个直流偏置电压，通过调整这个电压使得运放的输出为 零，这个直流偏置电压就被称为输入失调电压、该申压反应了内部差分电路参数的不对称或 不平衡程度。 Q:集成放大电路的输入阻抗失配会导致输入失调吗？ 2.输入失调电流Input offset current一Ios 输入信号为零时，放大器两个输入端偏置电流之差即为输入失调电流。 3. 输入失调电压温漂一dUos/dT 在规定的环境温度范围内，单位温度变化所引起的输入失调电压的变化量即为输入失调电压 温漂。 4.输入失调电流温漂一dⅡ。sd7
Page . 11 1. 输入失调电压Input Offset Voltage —UOS • 在集成运放的两个输入端之间加上一个直流偏置电压，通过调整这个电压使得运放的输出为 零，这个直流偏置电压就被称为输入失调电压，该电压反应了内部差分电路参数的不对称或 不平衡程度。 2. 输入失调电流Input offset current —IOS • 输入信号为零时，放大器两个输入端偏置电流之差即为输入失调电流。 3. 输入失调电压温漂—dUOS/dT • 在规定的环境温度范围内，单位温度变化所引起的输入失调电压的变化量即为输入失调电压 温漂。 4. 输入失调电流温漂—dIOS/dT 输入失调性能指标 Q：集成放大电路的输入阻抗失配会导致输入失调吗？
上海文通大学 SHANGHAI IIAD TONG UNIVERSITY Page.12 运放性能指标-增益 开环差模电压增益一Ad ·在开环时输出直流电压增量与输入直流差模电压增量之比，通常以dB表 ·A20lg△'/△'(dB)=20lgK。 理想情况Ad为无穷大，实际情况Ad为100~140dB。 共模抑制比一CMRR 放大器的差模电压增益An与共模电压增益Aom之比，一般用dB来表示。 .CMRR-20/gAdinAcom(dB) ·理想的运放的CMRR是无穷大的 ·实际运放由于存在输入失调，CMRR不可能无穷大，一般直流CMRR在80dB-140dB,频率越高， CMRR越低 ·电路的增益越高（输入信号越小），CMRR也越高
Page . 12 运放性能指标-增益 开环差模电压增益—Aod • 在开环时输出直流电压增量与输入直流差模电压增量之比，通常以dB表 • Aod=20lg△Vo /△Vi (dB)=20lgKo • 理想情况 Aod为无穷大，实际情况 Aod为 100 ~ 140 dB。 共模抑制比—CMRR • 放大器的差模电压增益Adiff与共模电压增益Acom之比，一般用dB来表示。 • CMRR=20lgAdiff/Acom(dB) • 理想的运放的CMRR是无穷大的 • 实际运放由于存在输入失调，CMRR不可能无穷大，一般直流CMRR在80dB-140dB，频率越高， CMRR越低 • 电路的增益越高（输入信号越小），CMRR也越高

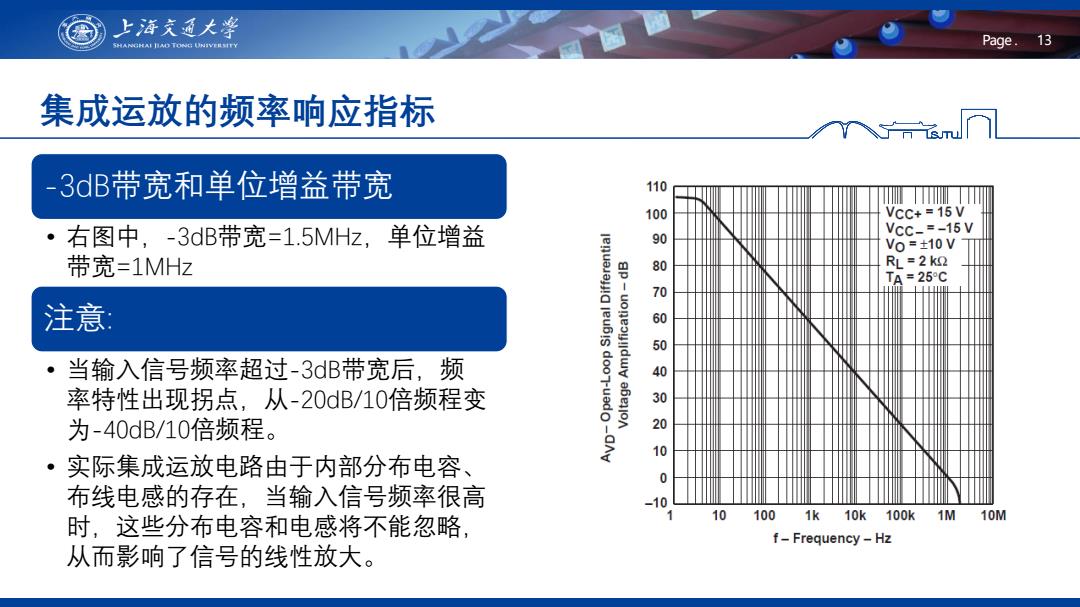

上海充通大￥ SHANGHAI IIAD TONG UNIVERSITY Page.13 集成运放的频率响应指标 -3dB带宽和单位增益带宽 110 % VCC+=15V 右图中，-3dB带宽=1.5MHz,单位增益 VCc-=-15V 90 Vo=±10V 带宽=1MHz RL =2 ko 70 TA=25C 注意 5 。 当输入信号频率超过-3dB带宽后，频 40 率特性出现拐点，从-20dB/10倍频程变 30 为-40dB/10倍频程。 20 10 ·实际集成运放电路由于内部分布电容、 0 布线电感的存在，当输入信号频率很高 -10 时，这些分布电容和电感将不能忽略， 101001k10k100k1M10M f-Frequency-Hz 从而影响了信号的线性放大
Page . 13 集成运放的频率响应指标 -3dB带宽和单位增益带宽 • 右图中，-3dB带宽=1.5MHz，单位增益 带宽=1MHz 注意: • 当输入信号频率超过 -3dB带宽后，频 率特性出现拐点，从 -20dB/10倍频程变 为 -40dB/10倍频程。 • 实际集成运放电路由于内部分布电容、 布线电感的存在，当输入信号频率很高 时，这些分布电容和电感将不能忽略， 从而影响了信号的线性放大
