实验三液压传动系统回路组装实验 一、实验仪器 QCS014可拆式多回路液压系统教学实验台 二、实验报告 1、叙述所组装的液压回路的工作原理 2、分析该回路特性 三、实验基本回略 (一)速度换接回路 1、实验目的 机床工作部件自动工作循环过程中，往往需要不同速度（快进一一工进 一二工进一快退一卸荷)，如自动刀架先快速接近工件，后以一工进速度（有 时慢速有二档速度)对工件进行加工，加工完迅速退回原处，在不停泵的情 况下，要求泵卸荷，这是机床中最基本的循环，因此，液压系统用速度换接 回路来实现这些要求。 2、实验内容 1)通过装拆，了解速度换接回路组成和性能。 2)利用现有液压元件，拟定其他方案进行比较 3、实验原理 速度换接回路原理见图。 4、实验步骤 1)按实验回路图，取出液压元件，检查型号。 2)将液压元件安装在实验台面板合适位置，用快换接头和液压软管按 回路要求连接。 3)根据矩阵板和侧面板示例，进行电气线路连接，并把选择开关拨至 要求位置。 4)安装完毕，放松溢流阀，启动YXB一16泵，调节溢流阀压力为30kg/ cm,分别调节单向调速阀的开口(QI(I)开口大于Q1(Ⅱ)开口)。 2)按动“复位”按钮复零，随之按动”启动”按钮，即可实现动作。 5、思考题 1)该回路中为什么选用带有单向阀的调速阀，如用不带单向阀的调速 阀，回路是否能工作，为什么？ 2)如果使用单向节流阀和调速阀串联，在实际工况中与使用二只QI串 联，那一种方案好，为什么？ 3)QI(1)开口是否可以小于91（Ⅱ）开口，为什么？ 4)该回路如要求记录工进I或工进Ⅱ时间，如何编排工况表，矩阵板 与侧面板是否与该回路在不计时上的排列相同？

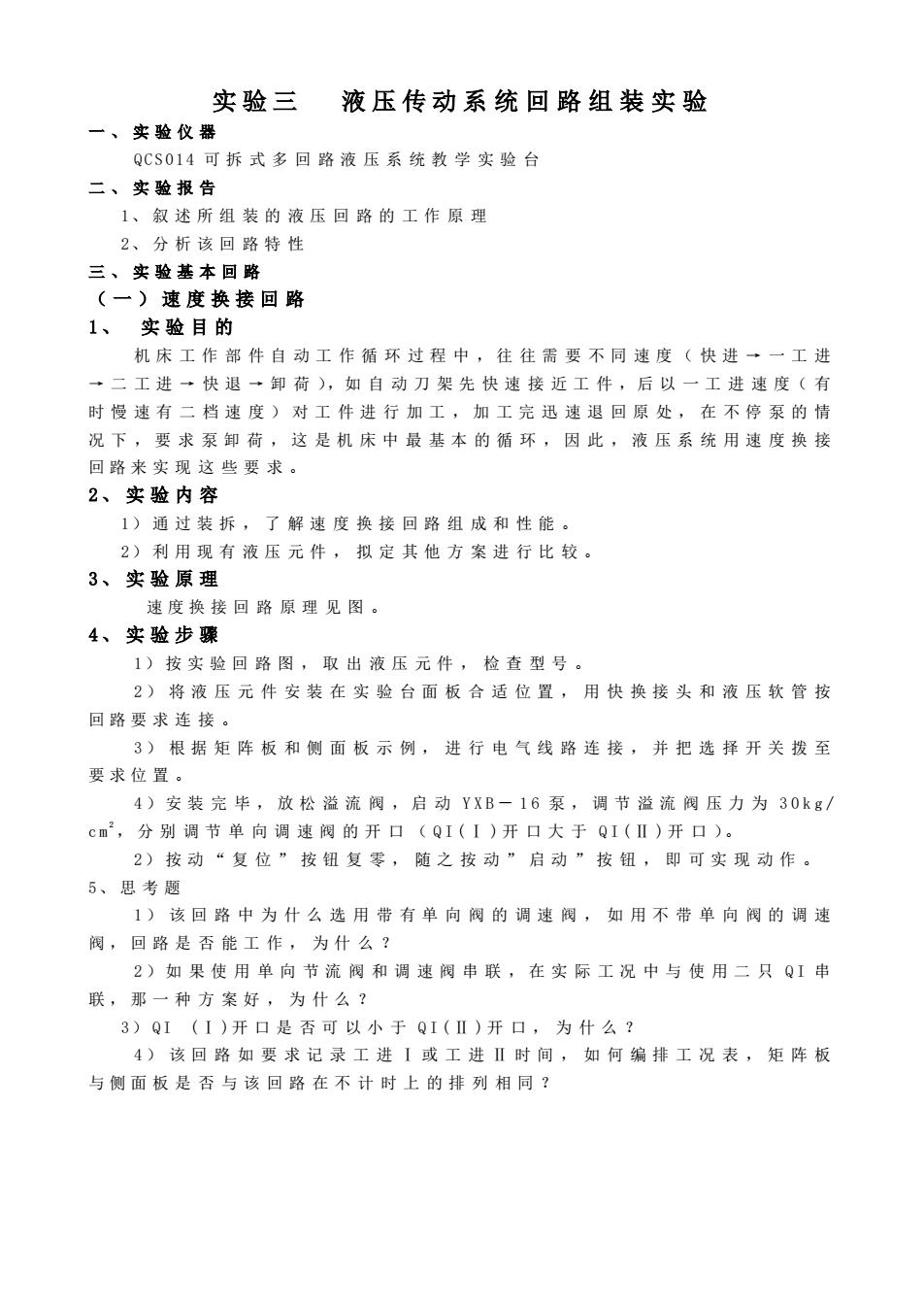

实 验 三 液 压 传 动 系 统 回 路 组 装 实 验 一、实验仪器 QCS014 可 拆 式 多 回 路 液 压 系 统 教 学 实 验 台 二、实验报告 1、 叙 述 所 组 装 的 液 压 回 路 的 工 作 原 理 2、 分 析 该 回 路 特 性 三、实验基本回路 （一）速度换接回路 1 、 实验目的 机 床 工 作 部 件 自 动 工 作 循 环 过 程 中 ， 往 往 需 要 不 同 速 度 （ 快 进 → 一 工 进 → 二 工 进 → 快 退 → 卸 荷 ），如 自 动 刀 架 先 快 速 接 近 工 件 ，后 以 一 工 进 速 度（ 有 时 慢 速 有 二 档 速 度 ） 对 工 件 进 行 加 工 ， 加 工 完 迅 速 退 回 原 处 ， 在 不 停 泵 的 情 况 下 ， 要 求 泵 卸 荷 ， 这 是 机 床 中 最 基 本 的 循 环 ， 因 此 ， 液 压 系 统 用 速 度 换 接 回 路 来 实 现 这 些 要 求 。 2 、实验内容 1） 通 过 装 拆 ， 了 解 速 度 换 接 回 路 组 成 和 性 能 。 2） 利 用 现 有 液 压 元 件 ， 拟 定 其 他 方 案 进 行 比 较 。 3 、实验原理 速 度 换 接 回 路 原 理 见 图 。 4 、实验步骤 1） 按 实 验 回 路 图 ， 取 出 液 压 元 件 ， 检 查 型 号 。 2 ） 将 液 压 元 件 安 装 在 实 验 台 面 板 合 适 位 置 ， 用 快 换 接 头 和 液 压 软 管 按 回 路 要 求 连 接 。 3 ） 根 据 矩 阵 板 和 侧 面 板 示 例 ， 进 行 电 气 线 路 连 接 ， 并 把 选 择 开 关 拨 至 要 求 位 置 。 4 ） 安 装 完 毕 ， 放 松 溢 流 阀 ， 启 动 YXB － 1 6 泵 ， 调 节 溢 流 阀 压 力 为 30kg/ c m 2 ， 分 别 调 节 单 向 调 速 阀 的 开 口 （ Q I ( Ⅰ ) 开 口 大 于 QI( Ⅱ ) 开 口 ）。 2） 按 动 “ 复 位 ” 按 钮 复 零 ， 随 之 按 动 ” 启 动 ” 按 钮 ， 即 可 实 现 动 作 。 5、 思 考 题 1 ） 该 回 路 中 为 什 么 选 用 带 有 单 向 阀 的 调 速 阀 ， 如 用 不 带 单 向 阀 的 调 速 阀 ， 回 路 是 否 能 工 作 ， 为 什 么 ？ 2 ） 如 果 使 用 单 向 节 流 阀 和 调 速 阀 串 联 ， 在 实 际 工 况 中 与 使 用 二 只 Q I 串 联 ， 那 一 种 方 案 好 ， 为 什 么 ？ 3） Q I (Ⅰ )开 口 是 否 可 以 小 于 QI( Ⅱ ) 开 口 ， 为 什 么 ？ 4 ） 该 回 路 如 要 求 记 录 工 进 Ⅰ 或 工 进 Ⅱ 时 间 ， 如 何 编 排 工 况 表 ， 矩 阵 板 与 侧 面 板 是 否 与 该 回 路 在 不 计 时 上 的 排 列 相 同 ？

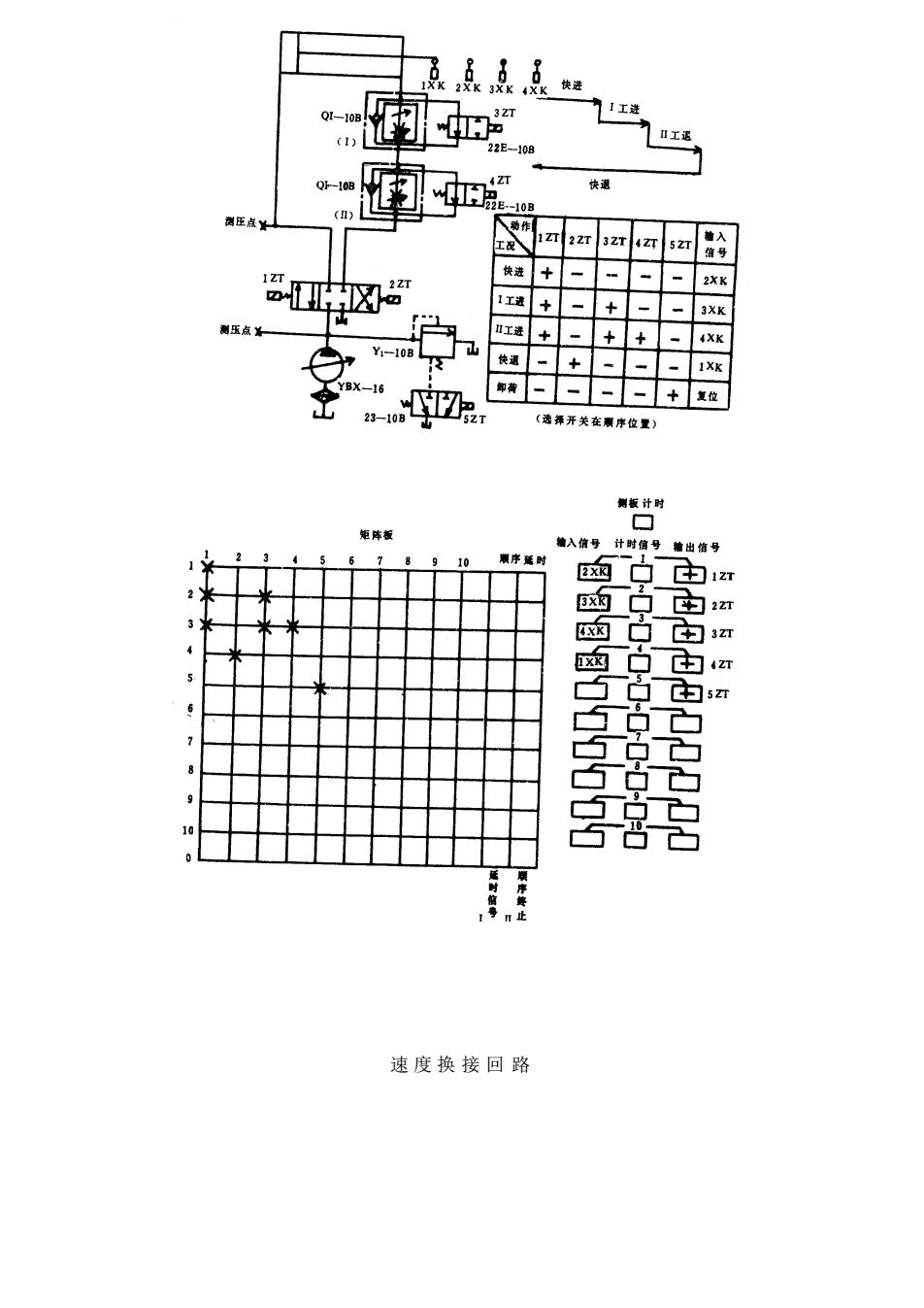

1工进 工 快退 测压点 + - 2Xx 1送+ + -3Xx 压点 ++ 年黄一 一一+位 (透年开关在限序位置) 入信号计时信马 西电a 由z 函 由z 5 由5 百 5 速度换接回路
速 度 换 接 回 路
