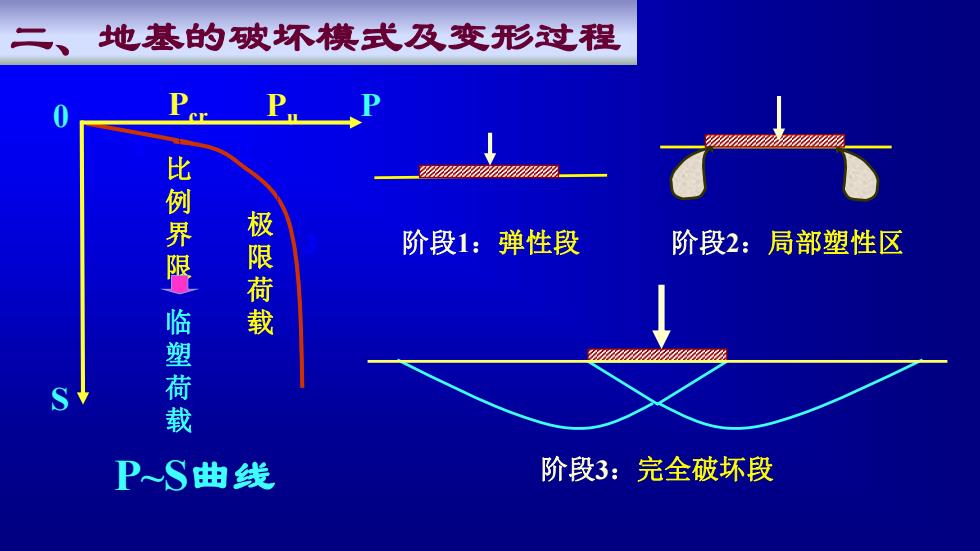

二、地基的破坏模式及变形过程 P 比例界限临塑荷载 极限荷载 阶段1：弹性段 阶段2：局部塑性区 R2 P~S曲线 阶段3：完全破坏段
1 2 3 S P 0 比 例 界 限 极 限 荷 载 Pcr Pu 阶段1：弹性段 阶段2：局部塑性区 P~S曲线 阶段3：完全破坏段 临 塑 荷 载 二、地基的破坏模式及变形过程
地基破坏形式 竖直荷载下地基破坏的形式 1)整体剪切破坏 2)局部剪切破坏 3)冲切破坏（刺入剪切破坏） 2竖直和水平荷载下地基破坏形式 1)表面滑动水平力大 2)深层滑动竖直荷载大

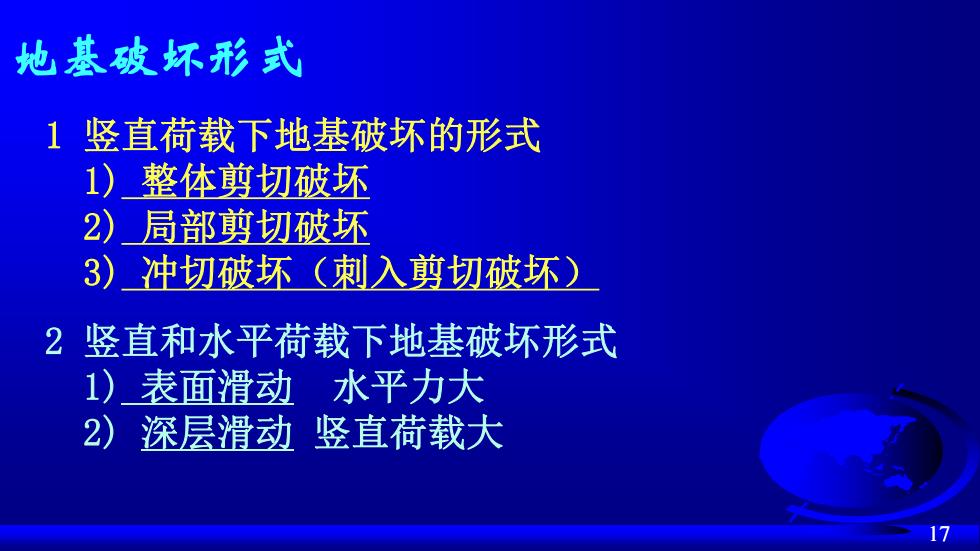

17 地基破坏形式 1 竖直荷载下地基破坏的形式 1) 整体剪切破坏 2) 局部剪切破坏 3) 冲切破坏（刺入剪切破坏） 2 竖直和水平荷载下地基破坏形式 1) 表面滑动 水平力大 2) 深层滑动 竖直荷载大

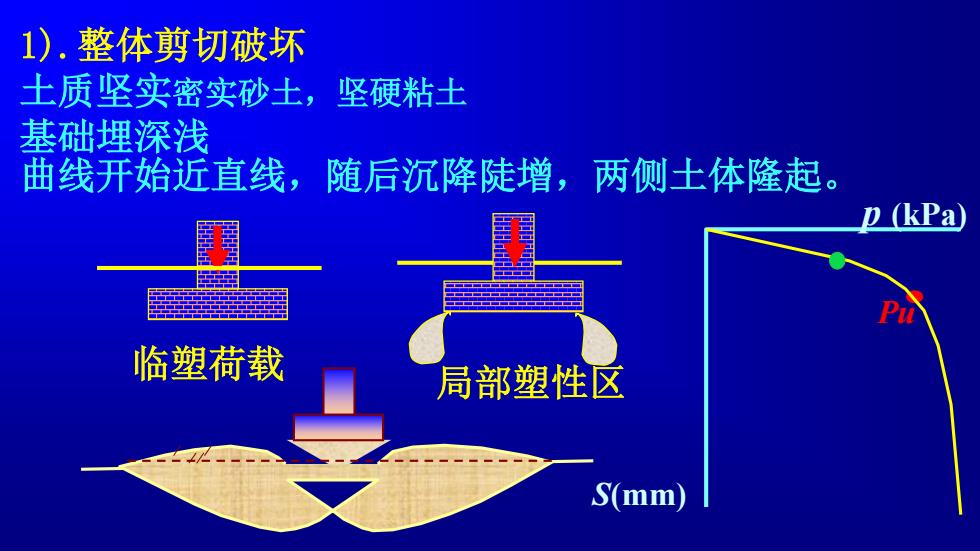

1).整体剪切破坏 土质坚实密实砂土， 坚硬粘土 基础埋深浅 曲线开始近直线，随后沉降陡增， 两侧土体隆起。 p (kPa) 临塑荷载 局部塑性区 S(mm)
1).整体剪切破坏 土质坚实密实砂土，坚硬粘土 基础埋深浅 曲线开始近直线，随后沉降陡增，两侧土体隆起。 临塑荷载 局部塑性区 p (kPa) S(mm) Pu

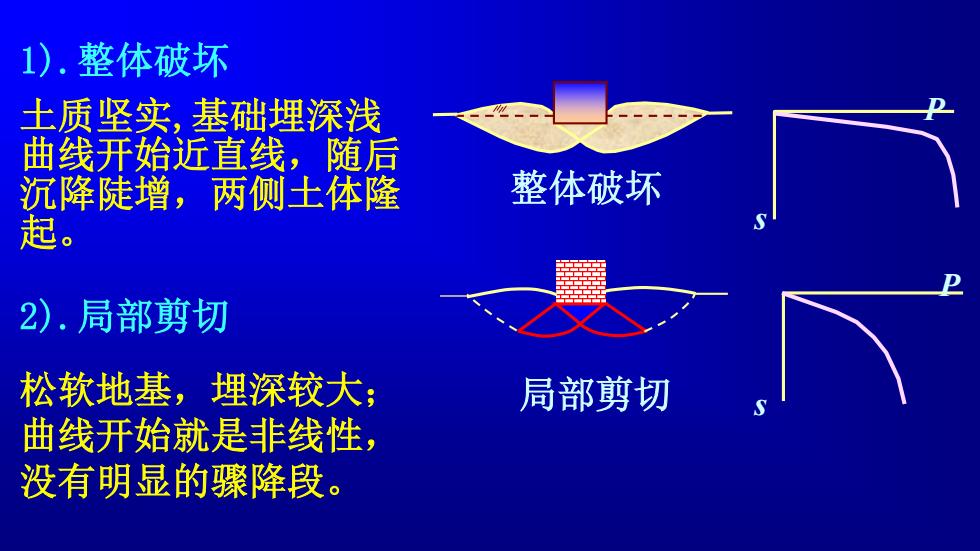

1).整体破坏 土质坚实，基础埋深浅 曲线开始近直线，随后 沉降陡增，两侧土体隆 整体破坏 起。 2).局部剪切 松软地基，埋深较大； 局部剪切 曲线开始就是非线性， 没有明显的骤降段
2).局部剪切 松软地基，埋深较大； 曲线开始就是非线性， 没有明显的骤降段。 局部剪切 P s 1).整体破坏 土质坚实 ,基础埋深浅 曲线开始近直线，随后 沉降陡增，两侧土体隆 起。 整体破坏 P s

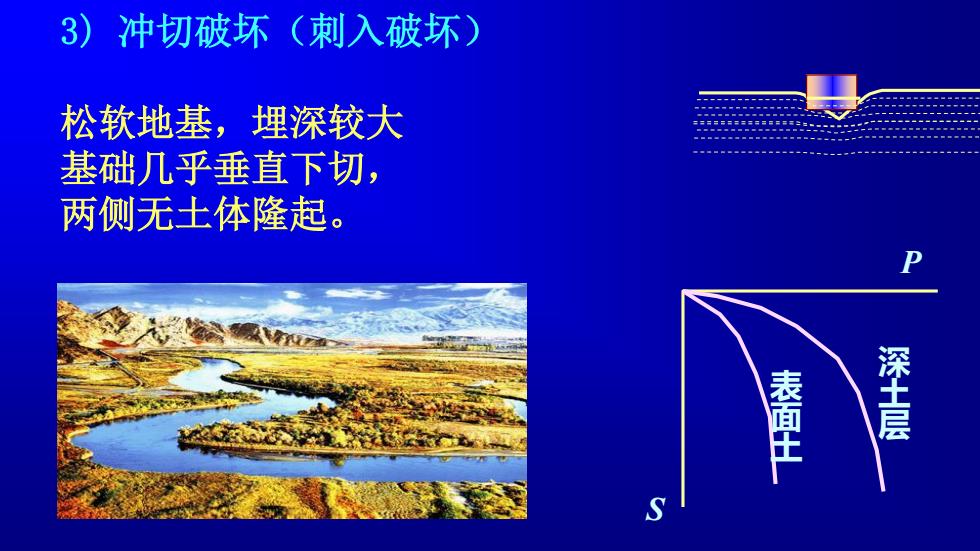

3) 冲切破坏（刺入破坏)》 松软地基，埋深较大 基础几乎垂直下切， 两侧无土体隆起。 表面土 深土层
3) 冲切破坏（刺入破坏） 松软地基，埋深较大 基础几乎垂直下切， 两侧无土体隆起。 P S 深土层 表面土
