计算机硬件系统 计草机利学与校未学网 ■1946年，美籍数学家冯·诺依曼及其同事完成 了《关于电子计算装置逻辑结构设计》的研究 报告，具体介绍了制造电子计算机和程序设计 的新思想，确定了现代“存储程序”式电子数字 计算机的基本结构与工作原理。后来，人们利 用这种概念和原理设计的电子计算机系统称为 冯·诺依曼”型计算机
计算机硬件系统 ◼ 1946年，美籍数学家冯·诺依曼及其同事完成 了《关于电子计算装置逻辑结构设计》的研究 报告，具体介绍了制造电子计算机和程序设计 的新思想，确定了现代“存储程序”式电子数字 计算机的基本结构与工作原理。后来，人们利 用这种概念和原理设计的电子计算机系统称为 “冯·诺依曼”型计算机

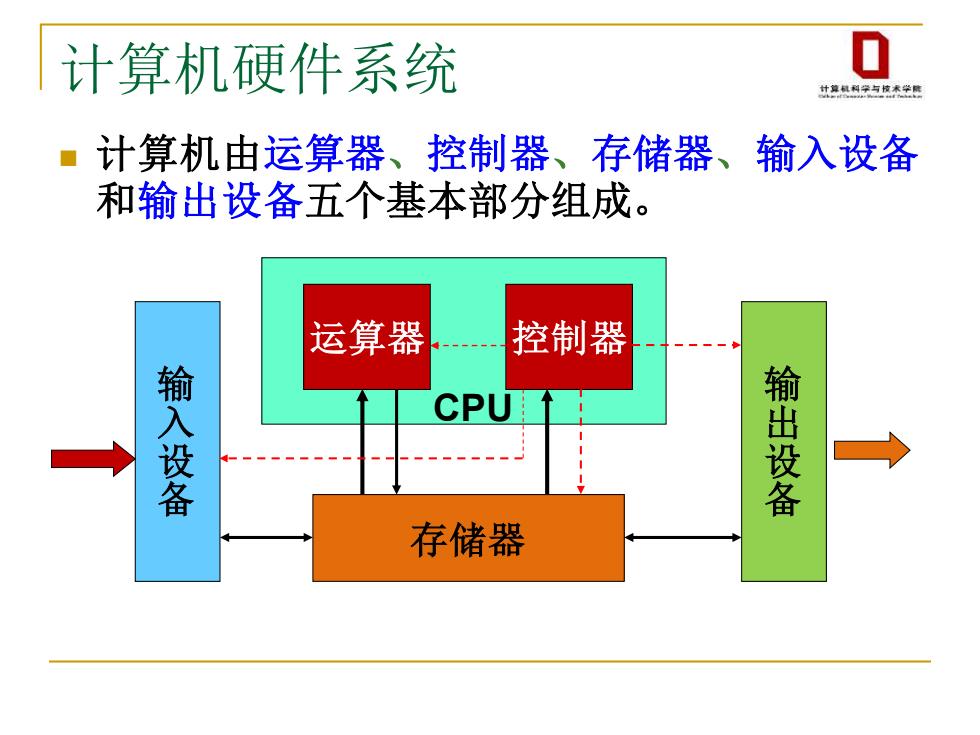

计算机硬件系统 什草凤利学与拉未学丽 计算机由运算器、控制器、存储器、输入设备 和输出设备五个基本部分组成。 运算器 控制器 CPU → 输入设备 输出设备 存储器
计算机硬件系统 ◼ 计算机由运算器、控制器、存储器、输入设备 和输出设备五个基本部分组成。 运算器 控制器 存储器 输 入 设 备 输 出 设 备 CPU

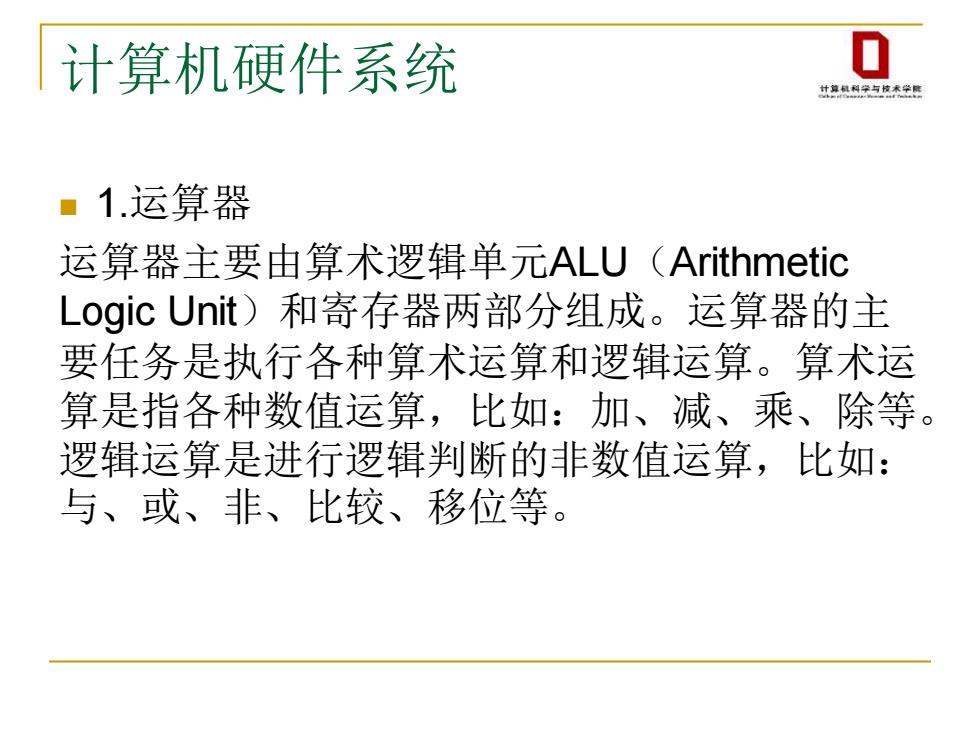

计算机硬件系统 计草机利学与校术学网 ■1.运算器 运算器主要由算术逻辑单元ALU(Arithmetic Logic Unit)和寄存器两部分组成。运算器的主 要任务是执行各种算术运算和逻辑运算。算术运 算是指各种数值运算，比如：加、减、乘、除等。 逻辑运算是进行逻辑判断的非数值运算，比如： 与、或、非、比较、移位等
计算机硬件系统 ◼ 1.运算器 运算器主要由算术逻辑单元ALU（Arithmetic Logic Unit）和寄存器两部分组成。运算器的主 要任务是执行各种算术运算和逻辑运算。算术运 算是指各种数值运算，比如：加、减、乘、除等。 逻辑运算是进行逻辑判断的非数值运算，比如： 与、或、非、比较、移位等

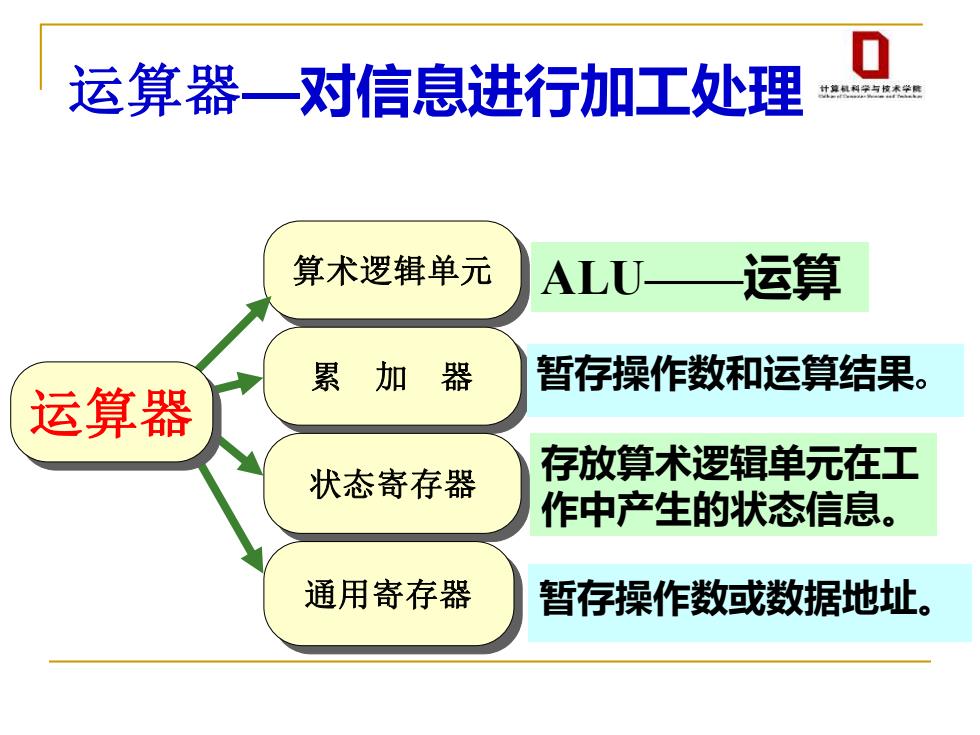

运算器一对信息进行加工处理 件凤利学与未学腐 算术逻辑单元 ALU- 运算 累加 器 暂存操作数和运算结果。 运算器 状态寄存器 存放算术逻辑单元在工 作中产生的状态信息。 通用寄存器 暂存操作数或数据地址
运算器—对信息进行加工处理 算术逻辑单元 累 加 器 状态寄存器 通用寄存器 ALU——运算 暂存操作数和运算结果。 存放算术逻辑单元在工 作中产生的状态信息。 暂存操作数或数据地址。 运算器
计算机硬件系统 0 计草机利学与校未学网 ·2.控制器 控制器是对输入的指令进行分析，并统一控制计 算机的各个功能部件协调完成一定任务的部件。 它一般由指令寄存器、状态寄存器、指令译码器、 时序电路和控制电路组成。计算机的工作过程就 是“程序执行”的过程
计算机硬件系统 ◼ 2.控制器 控制器是对输入的指令进行分析，并统一控制计 算机的各个功能部件协调完成一定任务的部件。 它一般由指令寄存器、状态寄存器、指令译码器、 时序电路和控制电路组成。计算机的工作过程就 是“程序执行”的过程
