2.电源电路的设计 一电源芯片概况 ●产生所需电源的芯片较多： >如Maxim公司：MAX604(输出电压可调2.7V~11V); MAX748(输出电压固定3.3V); >TI公司的： ◆TPS71xx系列（输出电压固定5V,4.85V,3.3V或TPS7101 可调1.2V~9.75V,输出电流0~500mA)线性稳压器； ◆TPS72xx系列（输出电压固定5V,4.85V,3.3V,3V,2.5V 或TPS7201可调1.2V~9.75V,输出电流0~250mA)； ◆TPS73xx(电压同TPS72xx,电流0~500mA,另有200ms脉 宽延迟复位功能)，TPS73HD3xx双电源（其一可调电压）； ◆TPS76xx系列(TPS761xX,,TPS767x,TPS768Xx,TPS767D3x☒， TPS767xx是有200ms延迟复位功能，快速瞬态响应，1A稳压器。 23

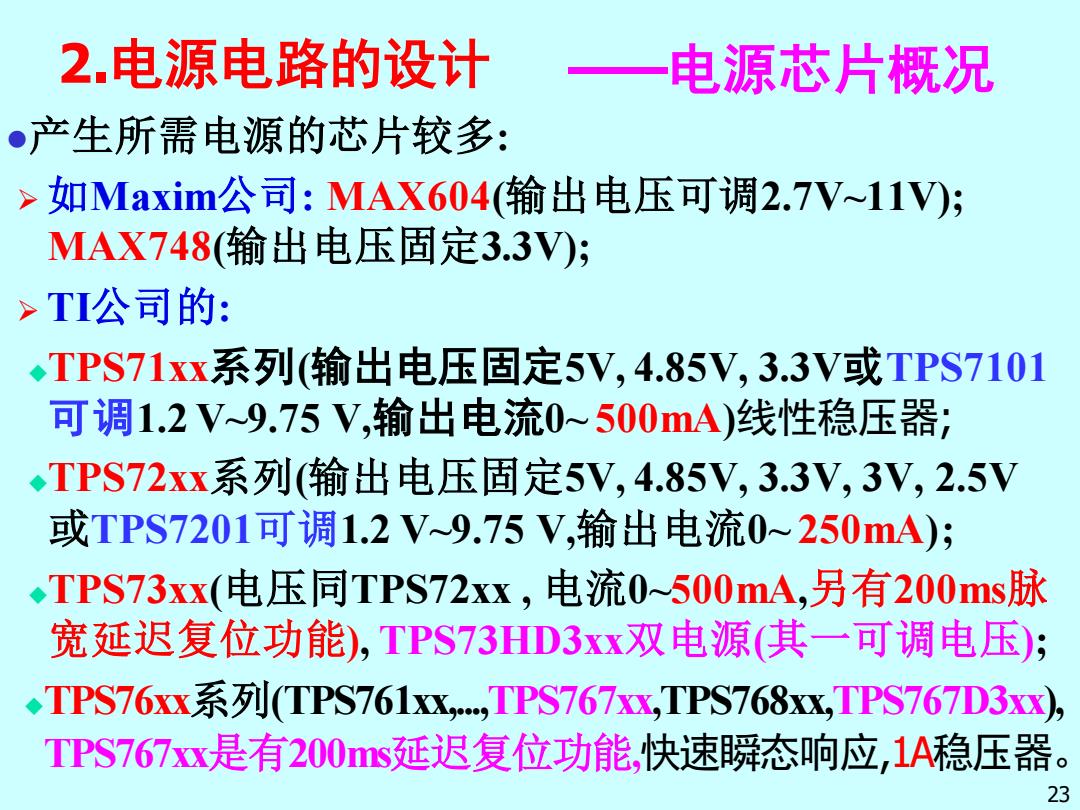

2.电源电路的设计 ⚫产生所需电源的芯片较多: ➢ 如Maxim公司: MAX604(输出电压可调2.7V~11V); MAX748(输出电压固定3.3V); ➢ TI公司的: ◆TPS71xx系列(输出电压固定5V, 4.85V, 3.3V或TPS7101 可调1.2 V~9.75 V,输出电流0~ 500mA)线性稳压器; ◆TPS72xx系列(输出电压固定5V, 4.85V, 3.3V, 3V, 2.5V 或TPS7201可调1.2 V~9.75 V,输出电流0~ 250mA); ◆TPS73xx(电压同TPS72xx , 电流0~500mA,另有200ms脉 宽延迟复位功能), TPS73HD3xx双电源(其一可调电压); 23 ◆TPS76xx系列(TPS761xx,...,TPS767xx,TPS768xx,TPS767D3xx), TPS767xx是有200ms延迟复位功能,快速瞬态响应,1A稳压器。 ——电源芯片概况

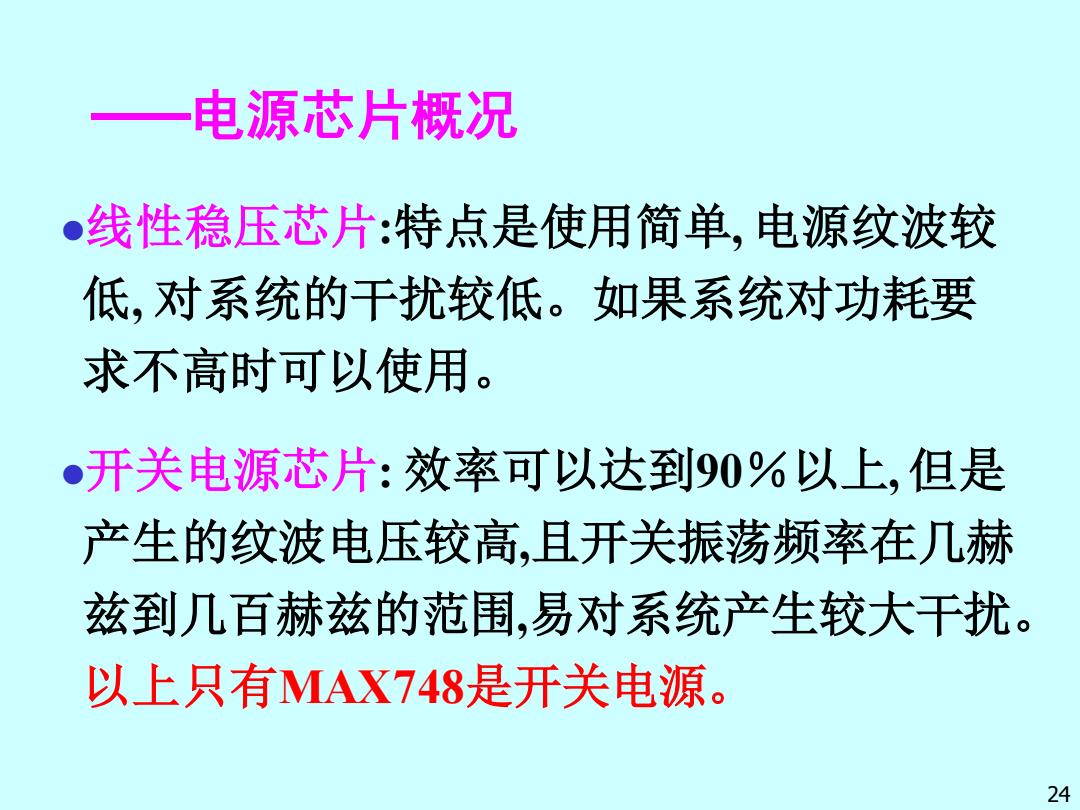

电源芯片概况 线性稳压芯片：特点是使用简单，电源纹波较 低，对系统的干扰较低。如果系统对功耗要 求不高时可以使用。 开关电源芯片：效率可以达到0%以上，但是 产生的纹波电压较高，且开关振荡频率在几赫 兹到几百赫兹的范围，易对系统产生较大干扰。 以上只有MAX748是开关电源。 24
——电源芯片概况 ⚫线性稳压芯片:特点是使用简单, 电源纹波较 低, 对系统的干扰较低。如果系统对功耗要 求不高时可以使用。 ⚫开关电源芯片: 效率可以达到90％以上, 但是 产生的纹波电压较高,且开关振荡频率在几赫 兹到几百赫兹的范围,易对系统产生较大干扰。 以上只有MAX748是开关电源。 24
(1)3.3V单电源 输入电压：可以输入3.3Vw16V,输出电压固定3.3V SVO MAX748A Shutdown + 16 V+ active 2 SHDN 15 V+ low 1nF 3 14 REF LX NC LX 13 12 NC LX 6 11 NC GND 47nF 10 Ll SS GND 8 22H CC OUT C3 L222H 330pF y3.3W 图9-6MAX748A产生3.3V电源 25
(1) 3.3V单电源 图9-6 MAX748A产生3.3V电源 输入电压: 可以输入3.3V~16V，输出电压固定3.3V 25 SHDN Shutdown —active low
(2)可调电压单电源 产生复位所需要的 低电平时间200ms. TPS7301 至彩统复位 I IN RESET 250☒ Vo EN OUT 10uF 0.1uE R1 GND FB Vref=1.182 V R2 图9-7TPS7301产生可调电压的单电源 6=+ Vref=1.182V(25度典型内部参考电压值) 27
= + 2 1 0 1 R R V VREF Vref= 1.182 V (25度典型内部参考电压值) 27 Vref=1.182 V 图9-7 TPS7301产生可调电压的单电源 (2) 可调电压单电源 产生复位所需要的 低电平时间200ms

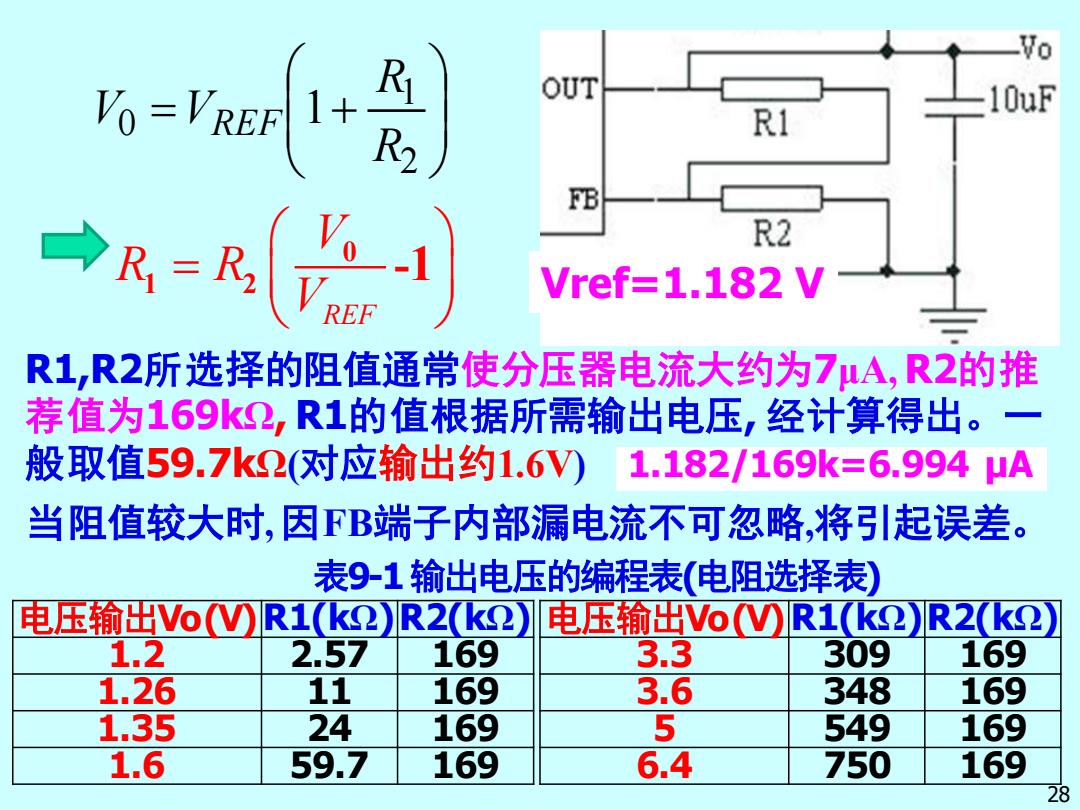

OUT 10uF R1 FB R2 Vref=1.182 V R1,R2所选择的阻值通常使分压器电流大约为7A,R2的推 荐值为169k2,R1的值根据所需输出电压，经计算得出。一 般取值59.7k2对应输出约1.6V)1.182/169k=6.994 μA 当阻值较大时，因FB端子内部漏电流不可忽略，将引起误差。 表9-1输出电压的编程表（电阻选择表） 电压输出VO)R1k2)R2k2) 电压输出Vo0R1k2)R2(k2) 1.2 2.57 169 3.3 309 169 1.26 11 169 .6 348 169 1.35 24 169 5 549 169 1.6 59.7 169 6.4 750 169 28
= + 2 1 0 1 R R V VREF 28 Vref=1.182 V R1,R2所选择的阻值通常使分压器电流大约为7μA, R2的推 荐值为169kΩ, R1的值根据所需输出电压, 经计算得出。一 般取值59.7kΩ(对应输出约1.6V) 当阻值较大时, 因FB端子内部漏电流不可忽略,将引起误差。 0 1 2 -1 REF V R R V = 电压输出Vo (V)R1(kΩ)R2(kΩ) 1.2 2.57 169 1.26 11 169 1.35 24 169 1.6 59.7 169 电压输出Vo (V)R1(kΩ)R2(kΩ) 3.3 309 169 3.6 348 169 5 549 169 6.4 750 169 表9-1 输出电压的编程表(电阻选择表) 1.182/169k=6.994 μA
