3.电路基础知识 3.1欧姆定律 、I参考方向相同时 、I参考方向相反时 U=IR U=-IR ①式前的正负号由、参考方向的关系确 定；② U、【值本身的正负则说明实际方向与参考 方向之间的关系。 电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心
电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心 3.电路基础知识 3.1 欧姆定律 U、I 参考方向相同时 U、I 参考方向相反时 参考方向相反时 U R + – I U R + – I U = I R U = –IR ① 式前的正负号由U、I 参考方向的关系确 定； ② U、I 值本身的正负则说明实际方向与参考 方向之间的关系
3.电路基础知识 3.1欧姻定律 线性电阻的概念： 遵循欧姆定律的电阻称为线性电阻，它表示该段 电路电压与电流的比值为常数。 即，R=V=常数 电路端电压与电流的关系称为伏安特性， 线性电阻的伏安特性 是一条过原点的直线。 线性电阻的代安特性 电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心
电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心 3.电路基础知识 3.1 欧姆定律 电路端电压与电流的关系称为伏安特性。 电路端电压与电流的关系称为伏安特性。 遵循欧姆定律的电阻称为线性电阻，它表示该段 电路电压与电流的比值为常数。 I/A U/V o 线性电阻的伏安特性 线性电阻的概念： 线性电阻的概念： 即： == 常数 IU R 线性电阻的伏安特性 线性电阻的伏安特性 是一条过原点的直线。 是一条过原点的直线

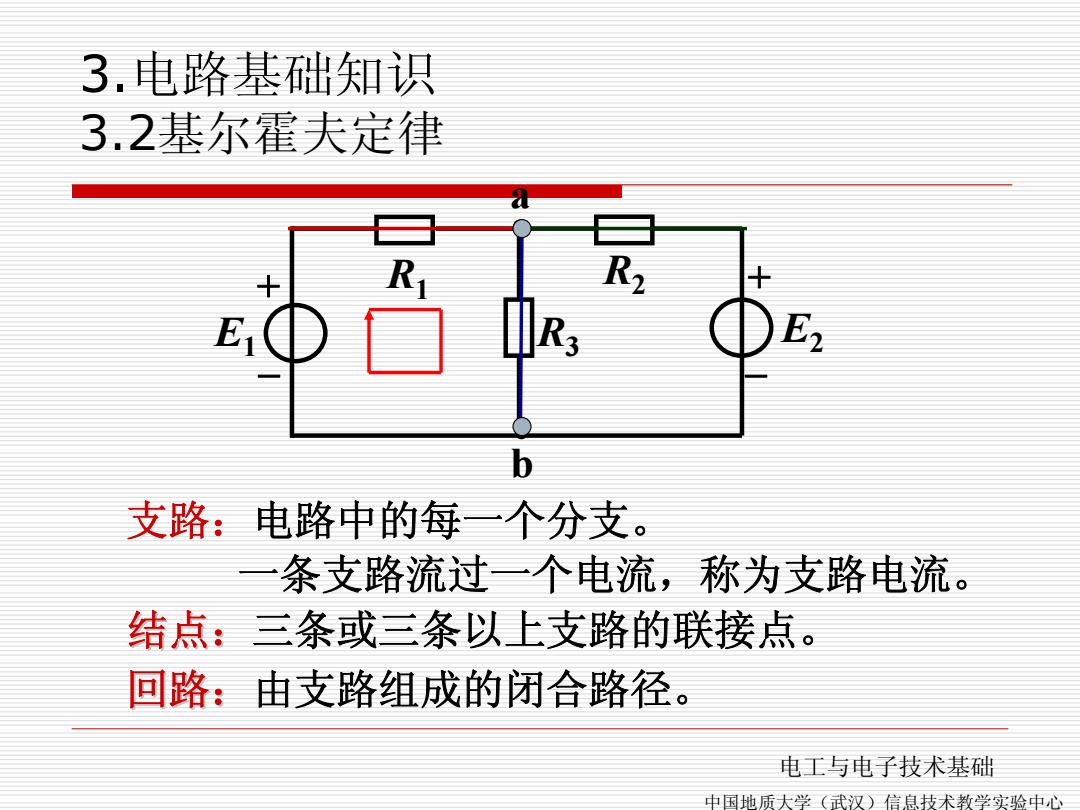

3.电路基础知识 3.2基尔霍夫定律 K E b 支路：电路中的每 一个分支。 条支路流过一个电流，称为支路电流。 结点：三条或三条以上支路的联接点。 回路：由支路组成的闭合路径。 电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心
电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心 3.电路基础知识 3.2基尔霍夫定律 支路：电路中的每一个分支。 一条支路流过一个电流，称为支路电流。 结点：三条或三条以上支路的联接点。 回路：由支路组成的闭合路径。 b a + − E2 + R2 − R3 R1 E1
3.电路基础知识 3.2基尔霍夫定律 基尔霍夫电流定律：在任一瞬间，流向任一结点的 电流等于流出该结点的电流。 即：∑I入=∑I出 或：∑I=0 R R2 对结点a:十l2= 或+1213=0 实质：电流连续性的体现。 基尔霍夫电流定律(KCL)反映了电路中任 结点处各支路电流间相互制约的关系。 电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心
电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心 3.电路基础知识 3.2基尔霍夫定律 即: ∑Ｉ 入 =∑Ｉ 出 基尔霍夫电流定律：在任一瞬间，流向任一结点的 电流等于流出该结点的电流。 ♣ 实质: 电流连续性的体现。 电流连续性的体现。 或: ∑Ｉ= 0 I1 I2 I3 b a + − E2 + R2 − R3 R1 E1 对结点 a：I1 +I2 = I3 或 I1 +I2 –I3 = 0 基尔霍夫电流定律 基尔霍夫电流定律（KCL）反映了电路中任一 反映了电路中任一 结点处各支路电流间相互制约的关系。 结点处各支路电流间相互制约的关系
3.电路基础知识 3.2基尔霍夫定律 电流定律可以推应用于包围部分电路的任一假 设的闭合面 通过任意闭合平面电流代数和为零 例： 广义结点 I=? 2 12V 52 52 A+IB+IC=0 1=0 电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心
电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心 3.电路基础知识 3.2基尔霍夫定律 电流定律可以推广应用于包围部分电路的任一假 电流定律可以推广应用于包围部分电路的任一假 设的闭合面——通过任意闭合平面电流代数和为零 通过任意闭合平面电流代数和为零 例 I =? : 广义结点 IA + IB + IC = 0 I = 0 A B C IA IB IC 2Ω + _ + _ I 5Ω 1Ω 1Ω 5Ω 6V 12V
