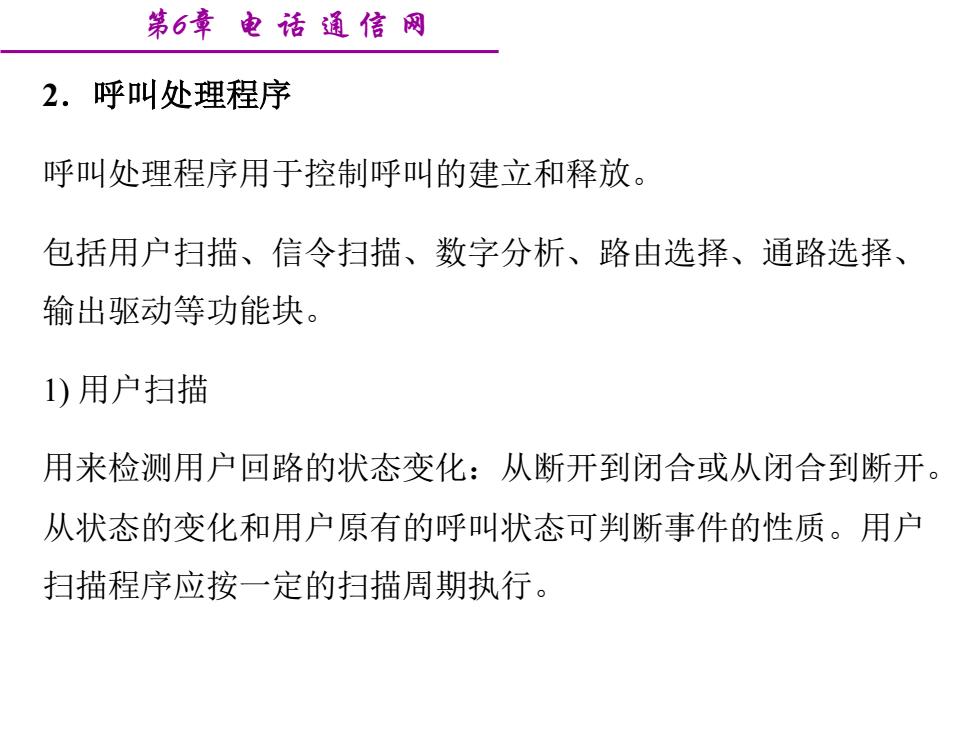

第6章电话通信网 2.呼叫处理程序 呼叫处理程序用于控制呼叫的建立和释放。 包括用户扫描、信令扫描、数字分析、路由选择、通路选择、 输出驱动等功能块。 1)用户扫描 用来检测用户回路的状态变化：从断开到闭合或从闭合到断开。 从状态的变化和用户原有的呼叫状态可判断事件的性质。用户 扫描程序应按一定的扫描周期执行
第6章 电 话 通 信 网 2．呼叫处理程序 呼叫处理程序用于控制呼叫的建立和释放。 包括用户扫描、信令扫描、数字分析、路由选择、通路选择、 输出驱动等功能块。 1) 用户扫描 用来检测用户回路的状态变化：从断开到闭合或从闭合到断开。 从状态的变化和用户原有的呼叫状态可判断事件的性质。用户 扫描程序应按一定的扫描周期执行
第6章电话通信网 2)信令扫描 泛指对用户线进行的收号扫描和对中继线或信令设备进行的扫 描。 前者包括脉冲收号或DTMF收号的扫描；后者主要是指在随路信 令方式时，对各种类型的中继线和多频接收器所做的线路信令 和记发器信令的扫描。 3)数字分析 主要任务是根据所收到的地址信令或其前几位判定接续的性质。 对于非本局呼叫，通常可以获得用于选路的有关数据
第6章 电 话 通 信 网 2) 信令扫描 泛指对用户线进行的收号扫描和对中继线或信令设备进行的扫 描。 前者包括脉冲收号或DTMF收号的扫描；后者主要是指在随路信 令方式时，对各种类型的中继线和多频接收器所做的线路信令 和记发器信令的扫描。 3) 数字分析 主要任务是根据所收到的地址信令或其前几位判定接续的性质。 对于非本局呼叫，通常可以获得用于选路的有关数据

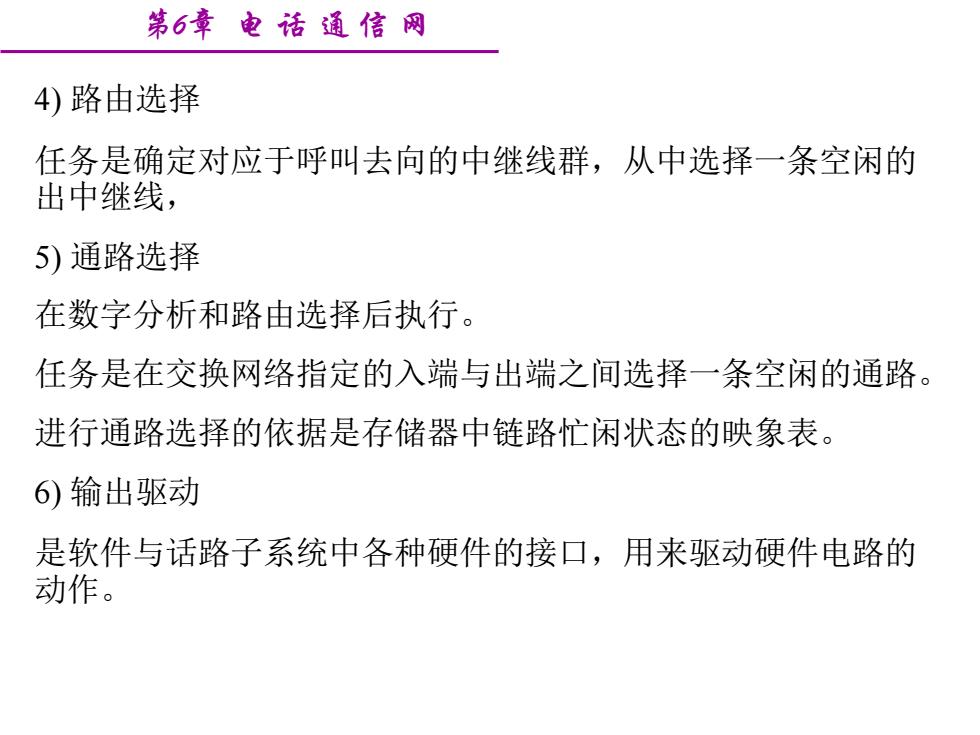

第6章电话通信网 4)路由选择 任务是确定对应于呼叫去向的中继线群，从中选择一条空闲的 出中继线， 5)通路选择 在数字分析和路由选择后执行。 任务是在交换网络指定的入端与出端之间选择一条空闲的通路。 进行通路选择的依据是存储器中链路忙闲状态的映象表。 6)输出驱动 是软件与话路子系统中各种硬件的接口，用来驱动硬件电路的 动作
第6章 电 话 通 信 网 4) 路由选择 任务是确定对应于呼叫去向的中继线群，从中选择一条空闲的 出中继线， 5) 通路选择 在数字分析和路由选择后执行。 任务是在交换网络指定的入端与出端之间选择一条空闲的通路。 进行通路选择的依据是存储器中链路忙闲状态的映象表。 6) 输出驱动 是软件与话路子系统中各种硬件的接口，用来驱动硬件电路的 动作

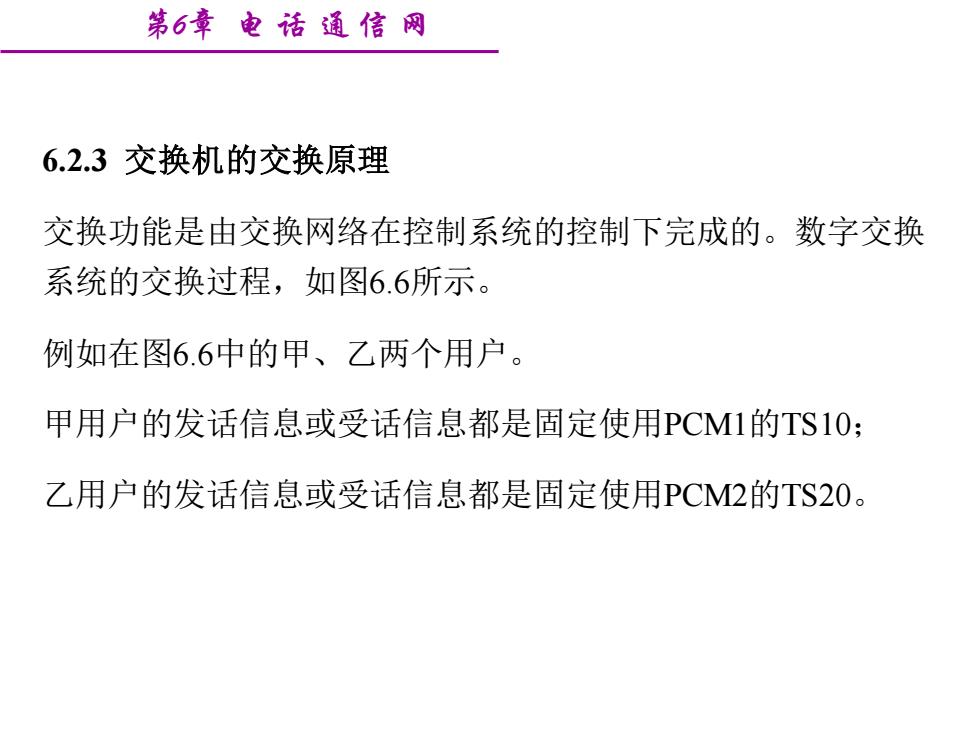

第6章电话通信网 6.2.3交换机的交换原理 交换功能是由交换网络在控制系统的控制下完成的。数字交换 系统的交换过程，如图6.6所示。 例如在图6.6中的甲、乙两个用户。 甲用户的发话信息或受话信息都是固定使用PCM1的TS10; 乙用户的发话信息或受话信息都是固定使用PCM2的TS20
第6章 电 话 通 信 网 6.2.3 交换机的交换原理 交换功能是由交换网络在控制系统的控制下完成的。数字交换 系统的交换过程，如图6.6所示。 例如在图6.6中的甲、乙两个用户。 甲用户的发话信息或受话信息都是固定使用PCM1的TS10； 乙用户的发话信息或受话信息都是固定使用PCM2的TS20
第6章电话通倍网 a TS10 a PCM1数字 PCMI b TS10 交换 TS10 甲 b 网络 TS10 b b PCM2 TS20 TS20 PCM2 a TS20 TS20 转发表 输入PCM号时隙号 输出PCM 时隙号 1 10 2 20 2 20 1 10 图6.6交换网络工作原理
第6章 电 话 通 信 网 图6.6 交换网络工作原理 PCM1 数 字 交 换 网 络 a TS10 PCM1 b TS10 a TS10 t 10 甲 b TS10 t 10 b TS20 t 20 b PCM2 TS20 PCM2 a TS20 a TS20 t 20 乙 输 入 PCM 号 1 2 . 转发表 时隙号 10 20 . 输 出 PCM 号 2 1 . 时隙号 20 10
