第1章绪论 ·1.2.2模拟通信系统模型和数字通信系统模型 ◆模拟信号和数字信号 ▣模拟信号：代表消息的信号参量取值连续，例如麦克 风输出电压： 0 (a)话音信号 (b)抽样信号 图1-2模拟信号
第1章 绪论 ◼ 1.2.2 模拟通信系统模型和数字通信系统模型 ◆ 模拟信号和数字信号 模拟信号：代表消息的信号参量取值连续，例如麦克 风输出电压： 0 t 0 t (a) 话音信号 (b) 抽样信号 图1-2 模拟信号
第1章绪论 口数字信号：代表消息的信号参量取值为有限个，例如电 报信号、计算机输入输出信号： 码元 A (a)二进制信号 (b)2PSK信号 图1-3数字信号 ◆通常，按照信道中传输的是模拟信号还是数字信号 相应地把通信系统分为模拟通信系统和数字通信系统
第1章 绪论 数字信号：代表消息的信号参量取值为有限个，例如电 报信号、计算机输入输出信号： ◆ 通常，按照信道中传输的是模拟信号还是数字信号， 相应地把通信系统分为模拟通信系统和数字通信系统。 t 0 t 码元 (a) 二进制信号 (b) 2PSK信号 图1-3 数字信号
第1章绪论 模拟通信系统模型 模拟通信系统是利用模拟信号来传递信息的通信系统： 模拟信息源 调制器 信道 解调器 受信者 噪声源 图1-4模拟通信系统模型 。两种变换： 模拟消息一原始电信号（基带信号） 基带信号分已调信号（带通信号）
第1章 绪论 ◆ 模拟通信系统模型 模拟通信系统是利用模拟信号来传递信息的通信系统： 两种变换： 模拟消息 原始电信号（基带信号） 基带信号 已调信号（带通信号） 图1-4 模拟通信系统模型

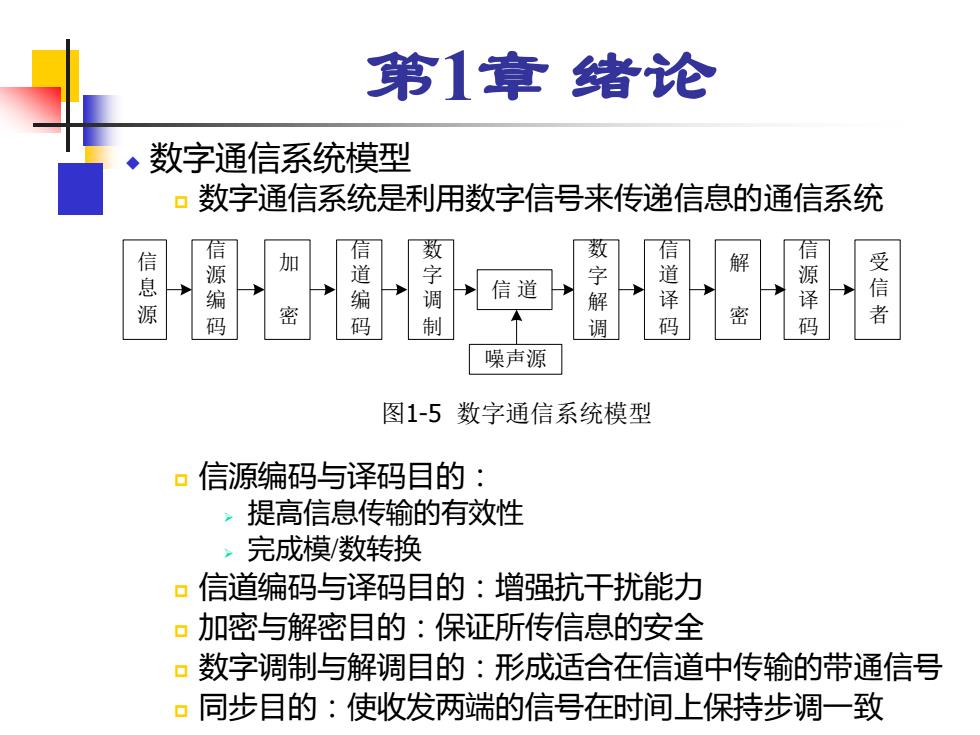

第1章绪论 数字通信系统模型 ·数字通信系统是利用数字信号来传递信息的通信系统 信 加 信 信 字 解 信 受 信道 源 。 编 字解 密 码 制 码 密 码 者 噪声源 图1-5数字通信系统模型 ▣信源编码与译码目的： ,提高信息传输的有效性 ,完成模/数转换 ▣信道编码与译码目的：增强抗干扰能力 口加密与解密目的：保证所传信息的安全 ▣数字调制与解调目的：形成适合在信道中传输的带通信号 ▣同步目的：使收发两端的信号在时间上保持步调一致
第1章 绪论 ◆ 数字通信系统模型 数字通信系统是利用数字信号来传递信息的通信系统 信源编码与译码目的： ➢ 提高信息传输的有效性 ➢ 完成模/数转换 信道编码与译码目的：增强抗干扰能力 加密与解密目的：保证所传信息的安全 数字调制与解调目的：形成适合在信道中传输的带通信号 同步目的：使收发两端的信号在时间上保持步调一致 信 息 源 信 源 编 码 信 道 译 码 信 道 编 码 信 道 数 字 调 制 加 密 数 字 解 调 解 密 信 源 译 码 受 信 者 噪声源 图1-5 数字通信系统模型
