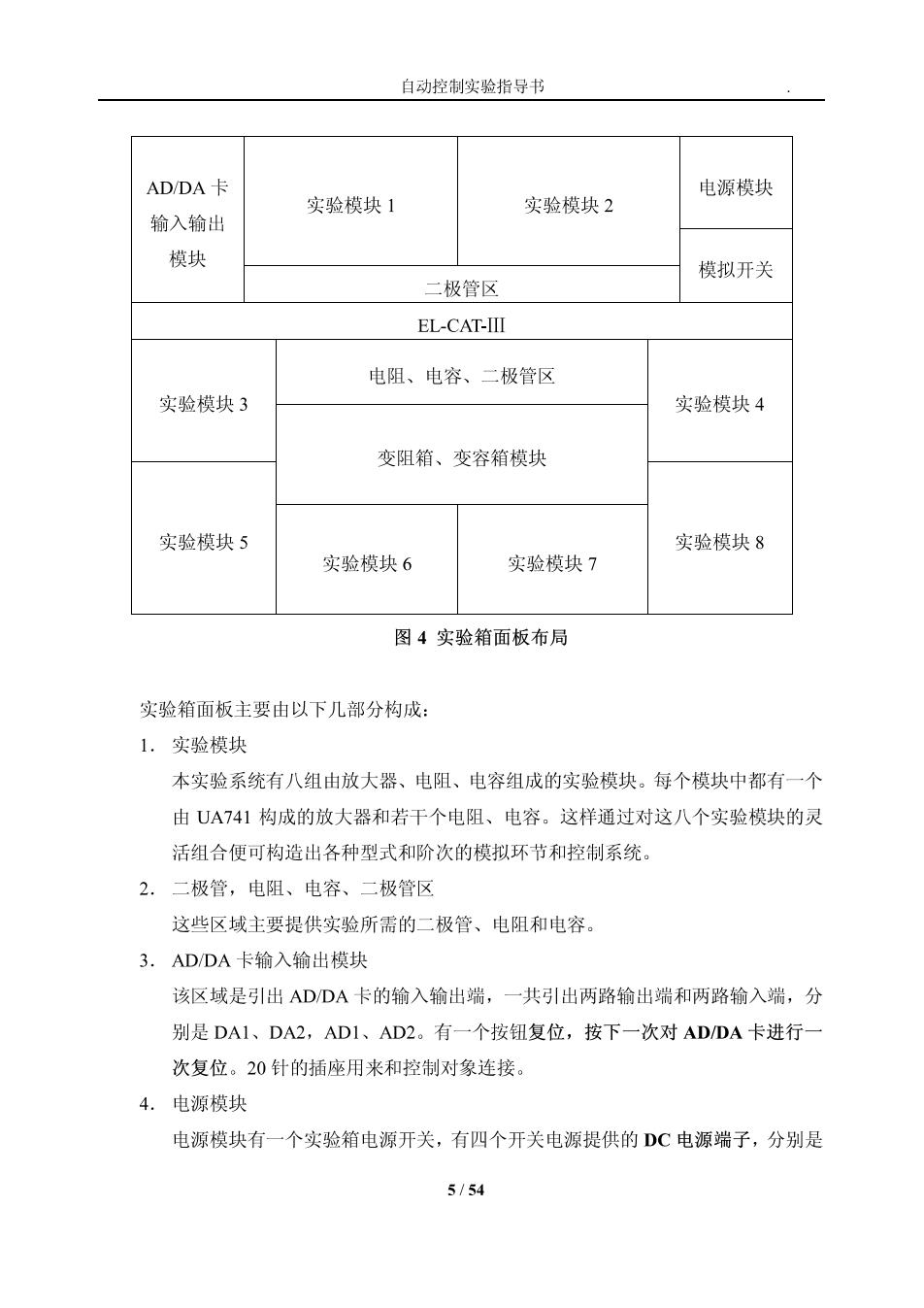

自动控制实验指导书 AD/DA卡 电源摸块 实验模块1 实验模块2 输入输出 模块 模拟开关 二极管区 EL-CAT-III 电阻、电容、二极管区 实验模块3 实验模块4 变阻箱、变容箱模块 实验模块5 实验模块8 实验模块6 实验模块7 图4实验箱面板布局 实验箱面板主要由以下几部分构成： 1.实验模块 本实验系统有八组由放大器、电阻、电容组成的实验模块。每个模块中都有一个 由U八741构成的放大器和若干个电阻、电容。这样通过对这八个实验模块的灵 活组合便可构造出各种型式和阶次的模拟环节和控制系统。 2.二极管，电阻、电容、二极管区 这些区域主要提供实验所需的二极管、电阻和电容 3.ADDA卡输入输出模块 该区域是引出ADDA卡的输入输出端，一共引出两路输出端和两路输入端，分 别是DA1、DA2,AD1、AD2。有一个按钮复位，按下一次对ADDA卡进行 次复位。20针的插座用来和控制对象连接。 4.电源模块 电源模块有一个实验箱电源开关，有四个开关电源提供的DC电源端子，分别是 5154
自动控制实验指导书 +12V、-12V、+5V、GND,这些端子给外扩模块提供电源。 5.变阻箱、变容箱模块 变阻箱、变容箱是本实验系统的一个突出特点，只要按动数字旁边的“十”、“一” 按钮便可调节电阻电容的值，而且电阻电容值可以直接读出。 6154

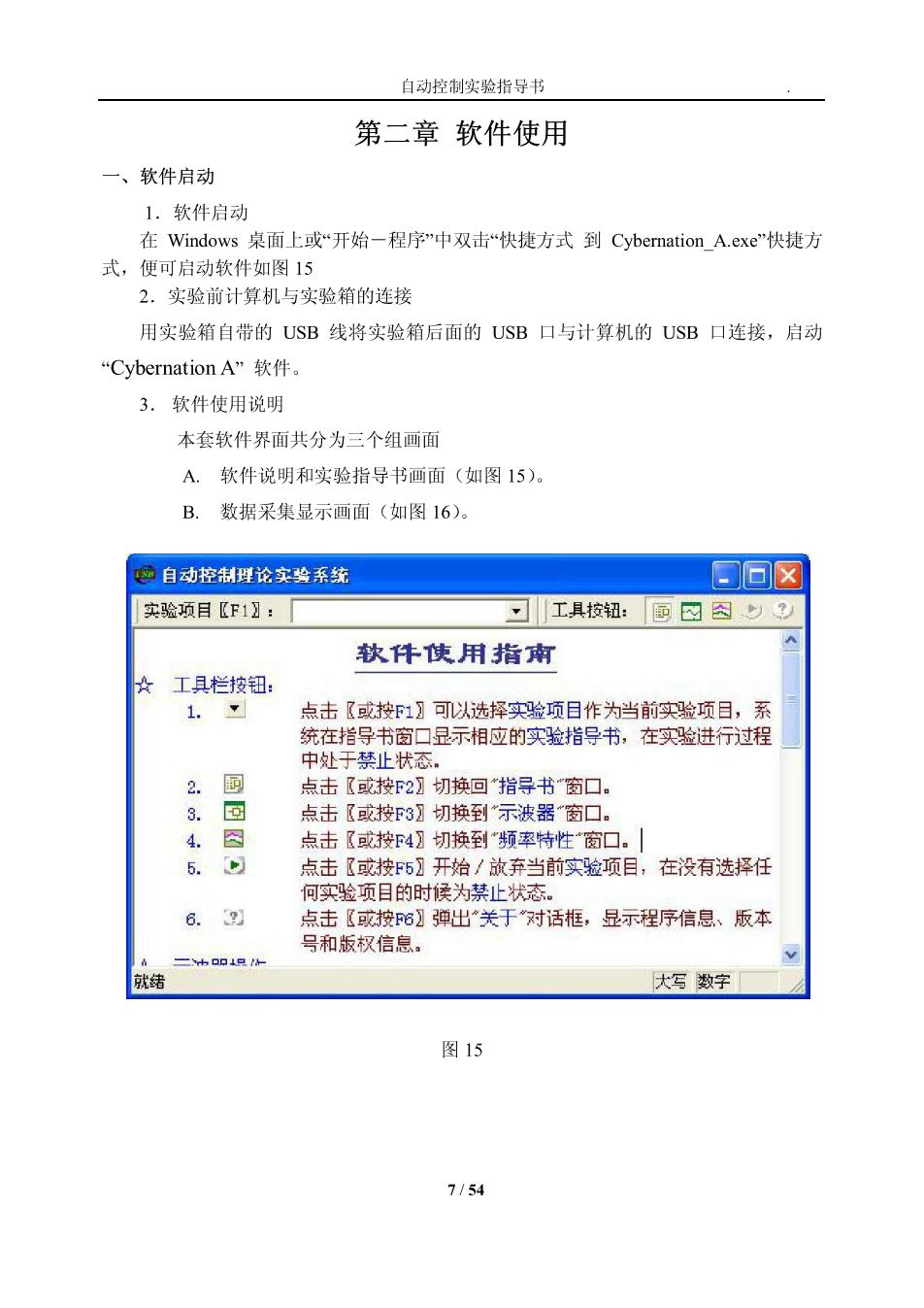

自动控制实验指导书 第二章软件使用 一、软件启动 1.软件启动 在Windows桌面上或“开始一程序"中双击“快捷方式到Cybernation A.exe快捷方 式，便可启动软件如图15 2.实验前计算机与实验箱的连接 用实验箱自带的USB线将实验箱后面的USB口与计算机的USB口连接，启动 Cybernation A”软件。 3.软件使用说明 本套软件界面共分为三个组画面 A.软件说明和实验指导书画面（如图15）。 B.数据采集显示画面（如图16）。 @自动控制理论实验系统 口回☒ 实验项目〖F1】:■ 一工具按钮：国园因 软件使用指南 ☆工具栏按钮： 1. 点击〖或按F1】可以选择实验项目作为当前实验项目，系 统在指导书窗口显示相应的实验指导书，在实验进行过程 中处手禁止状态 2.回 点击【或按F2】切换回指导书“窗口。 8.回 点击【或按F3】切换到示波器“窗口。 4. 点击【或按F4】切换到频率特性窗口. 5.0 点击【或按℉5】开始/放弃当前实验顶目，在没有选择任 何实验项目的时候为禁止状态。 6.y 点击【或按6】弹出关于“对话框，显示程序信息、版本 号和版权信息。 就绪 大写数字 图15 7154

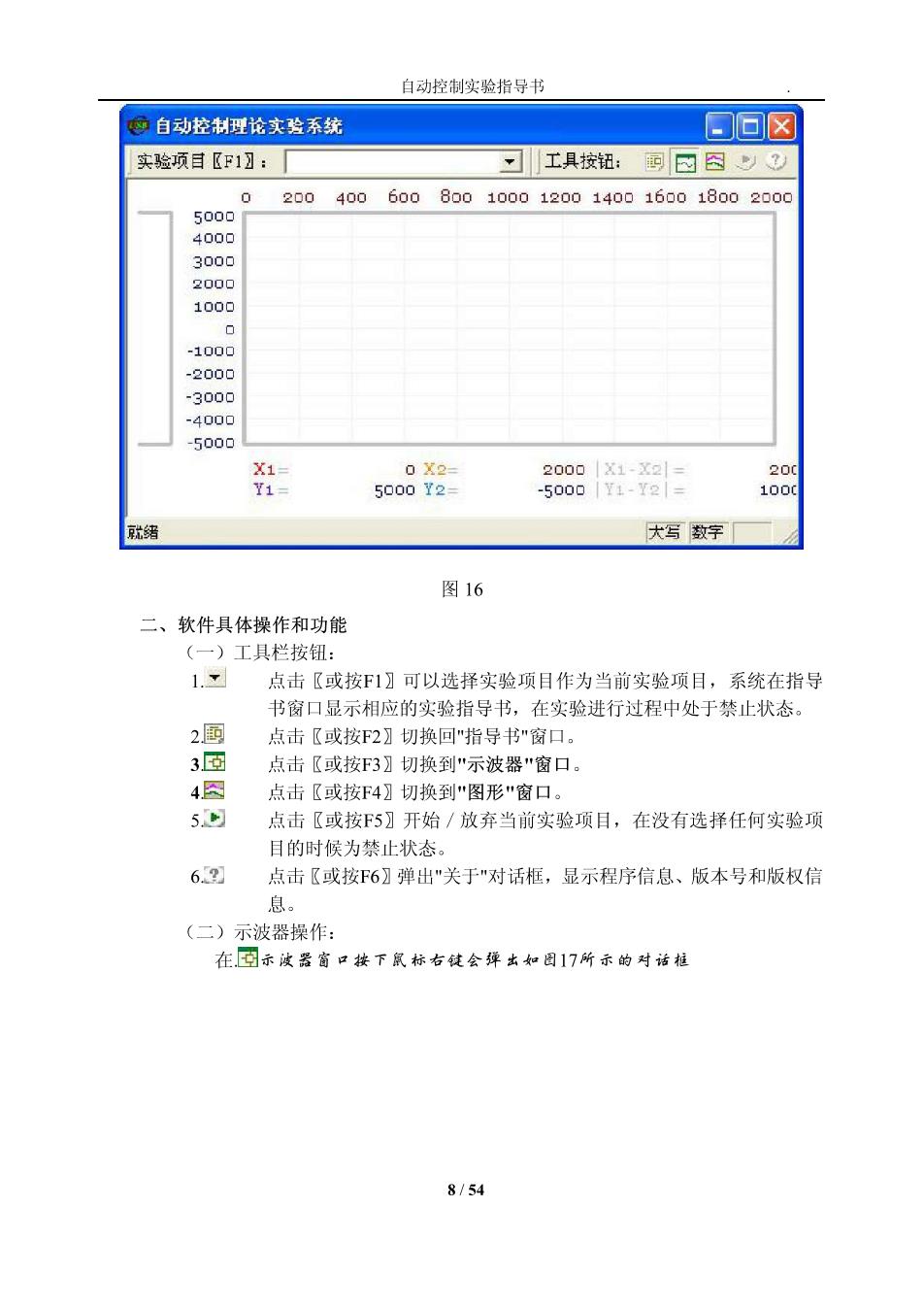

自动控制实验指导书 ©自动控制理论实验系统 日▣☒ 实验项目〖F1〗： 可工具按钮：回园图⑦ 200400 600800100012001400160018002000 300g -300 -4000 -5000 X1= 0X2 2000X1-X21 20 Y1- 5000Y2 -5o00Y1-Y2 10 大写数字 图16 二、软件具体操作和功能 (一)工具栏按钮： 1. 点击〖或按F1】可以选择实验项目作为当前实验项目，系统在指导 书窗口显示相应的实验指导书，在实验进行过程中处于禁止状态。 2画 点击〖或按℉2】切换回"指导书"窗口。 3回 点击〖或按F3】切换到"示波器"窗口。 4因 占击〖成按F4习切换到"图形"窗口。 5 点击〖或按F5】开始/放弃当前实验项目，在没有选择任何实验项 目的时候为禁止状态。 6 点击【或按F6】弹出"关于"对话框，显示程序信息、版本号和版权信 息。 (二)示波器操作： 在国示波器窗口按下鼠标右使会弹出如固17所示的对话框 8/54
自动控制实验指导书 200 400 600 800 1000 1200 5000 300 打面问 3000 图17 1.测量在"示波器"窗口单击鼠标右键，在弹出菜单中选择“测量”打开测量 游标（重复前述步骤隐藏测量游标），拖动任一游标到感兴趣的位置， 图表区下方会显示当前游标的位置和与同类的另一游标之间距离的 绝对值，如果想精确定位游标只需用鼠标左键单击相应的游标位置栏 并在编辑框中输入合法值回车即可。（系统自带两组游标） 2快照在"示波器"窗口单击鼠标右键，在弹出菜单中选择“快照”将当前图 像复制到剪贴板，以便粘贴到画图或其他图像编辑软件中编辑和保 存。 3打印目前尚不支持 4.线型在"示波器"窗口单击鼠标右健，在弹出菜单中可点击"直线”、"折线" 或"点线"来选择数据点和数据点之间的连接方式，体会各种连接方式 的差异。 5.配色用鼠标左键双击图表区除曲线之外的元素会弹出标准颜色对话框，用 户可以更改相应元素的颜色（比如将网格颜色改成与背景相同颜色）。 6缩放用鼠标左锭单击图表区刻度区的边界刻度并在编辑框中输入合法值 回车即可改变当前显示范围。 9154
