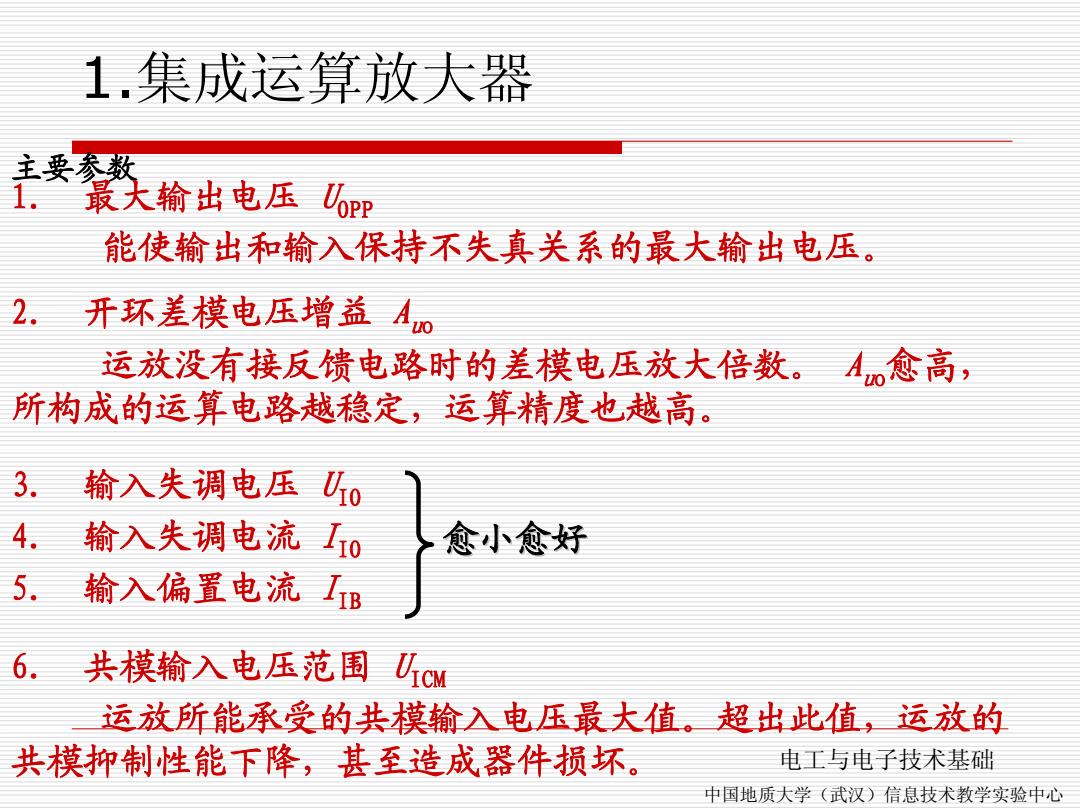

1.集成运算放大器 主要参 1. 最大输出电压吧 能使输出和输入保持不失真关系的最大输出电压。 2. 开环差模电压增益人。 运放没有接反馈电路时的差模电压放大倍数。A,愈高， 所构成的运算电路越稳定，运算精度也越高。 3. 输入失调电压 0 4. 输入失调电流I0 愈小愈好 5. 输入偏置电流Im 6. 共模输入电压范围Uw 运放所能承受的共模输入电压最大值。超出此值，运放的 共模抑制性能下降，甚至造成器件损坏。 电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心
电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心 主要参数 1. 最大输出电压 UOPP 能使输出和输入保持不失真关系的最大输出电压。 2. 开环差模电压增益 Auo 运放没有接反馈电路时的差模电压放大倍数。 Auo 愈高， 所构成的运算电路越稳定，运算精度也越高。 6. 共模输入电压范围 UICM 运放所能承受的共模输入电压最大值。超出此值，运放的 共模抑制性能下降，甚至造成器件损坏。 愈小愈好 3. 输入失调电压 UIO 4. 输入失调电流 IIO 5. 输入偏置电流 IIB 1.集成运算放大器
1.集成运算放大器 理想运算放大器及其分析依据 Auo高：80dB~140dB ria高：10s~1012 0∞ r,低：几十2~几百2 u o KcMR高：70dB~l30dB +Uo(sat) 线性区 理想特性 线性区 u。=Ao(u,u） +-儿 非线性区： 实际特性 饱和区 u,>u时，4。=+U%(8at u<山时，u。=-U (sat) 电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心
电工与电子技术基础 中国地质大学（武汉）信息技术教学实验中心 1. 理想运算放大器 A uo → ∞ ， rid → ∞ ， ro → 0 ， KCMR → ∞ 2. 电压传输特性 uo = f ( ui ) 线性区： uo = Auo ( u+ – u– ) 非线性区： u+ > u – 时， uo = + Uo(sat) u+ < u – 时， uo = – Uo(sat) +Uo(sat) u+ – u – u o – Uo(sat) 理想特性 线性区 实际特性 u o + + ∞ u + u – + UCC – UEE – Δ 饱和区 O A uo 高: 80dB~140dB rid 高: 105 ~ 1011 Ω ro 低: 几十 Ω ~ 几百 Ω KCMR 高: 70dB~130dB 理想运算放大器及其分析依据 1.集成运算放大器
