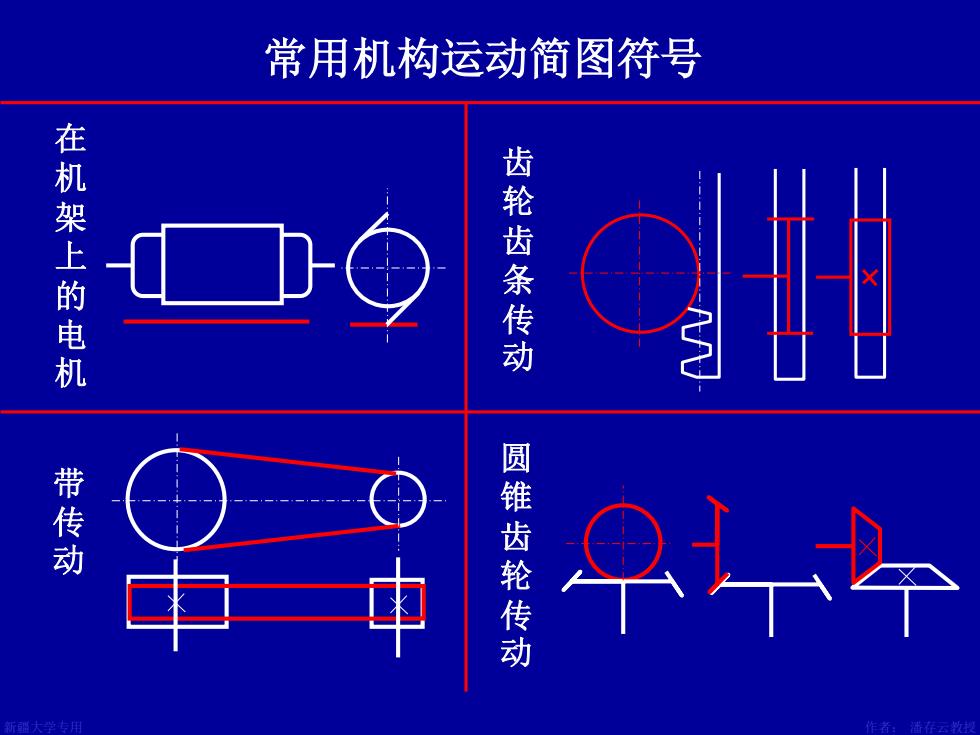

常用机构运动简图符号 在机架上的电机 齿轮齿条传动 带传动 圆锥齿轮传动
新疆大学专用 作者： 潘存云教授 常用机构运动简图符号 在机架上的电机 齿轮齿条传动 带传动 圆锥齿轮传动

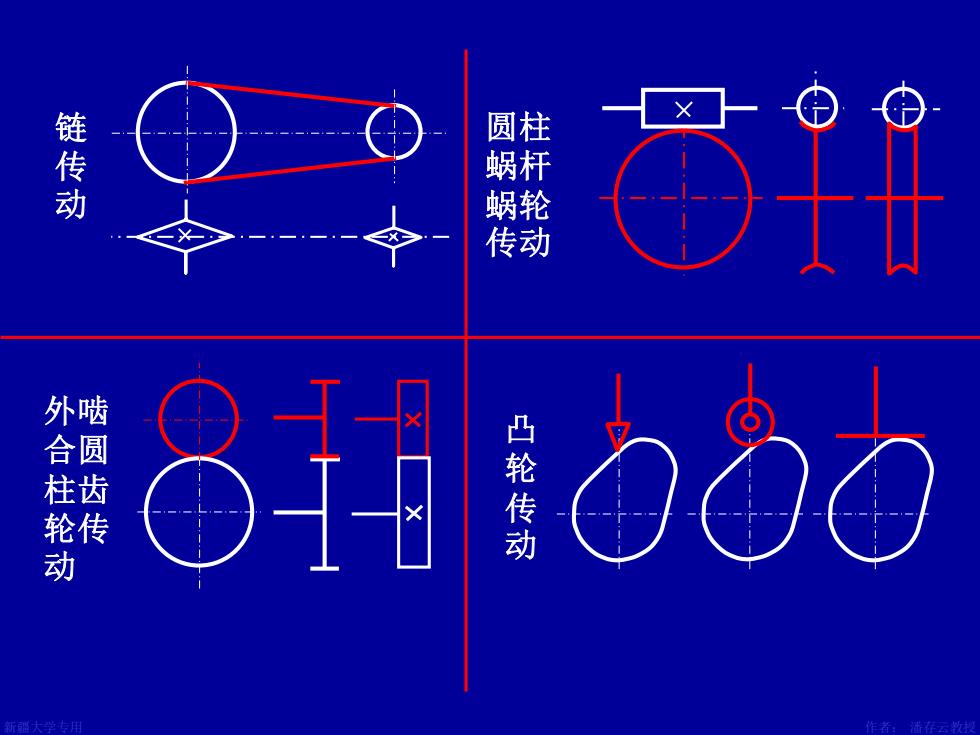

链传动 蜗轮 凸轮传动 作者：潘存云教
新疆大学专用 作者： 潘存云教授 链传动 圆柱 蜗杆 蜗轮 传动凸轮传动 外啮 合圆 柱齿 轮传动

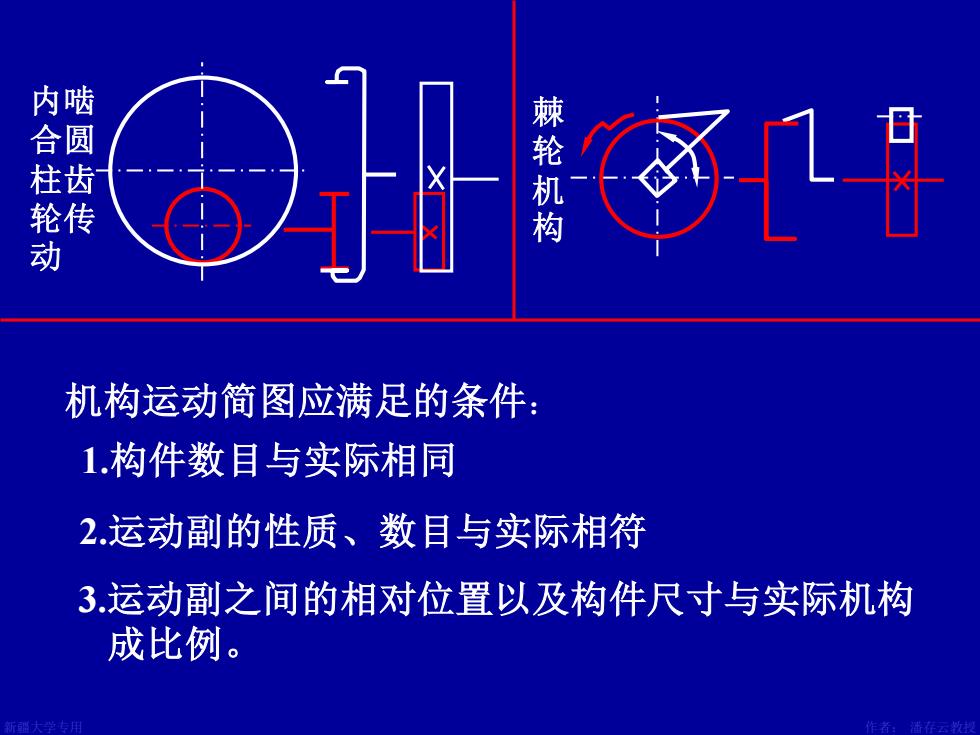

棘轮机构 机构运动简图应满足的条件： 1.构件数目与实际相同 2.运动副的性质、数目与实际相符 3.运动副之间的相对位置以及构件尺寸与实际机构 成比例
新疆大学专用 作者： 潘存云教授 机构运动简图应满足的条件： 1.构件数目与实际相同 2.运动副的性质、数目与实际相符 3.运动副之间的相对位置以及构件尺寸与实际机构 成比例。 棘 轮 机 构 内啮 合圆 柱齿 轮传 动
