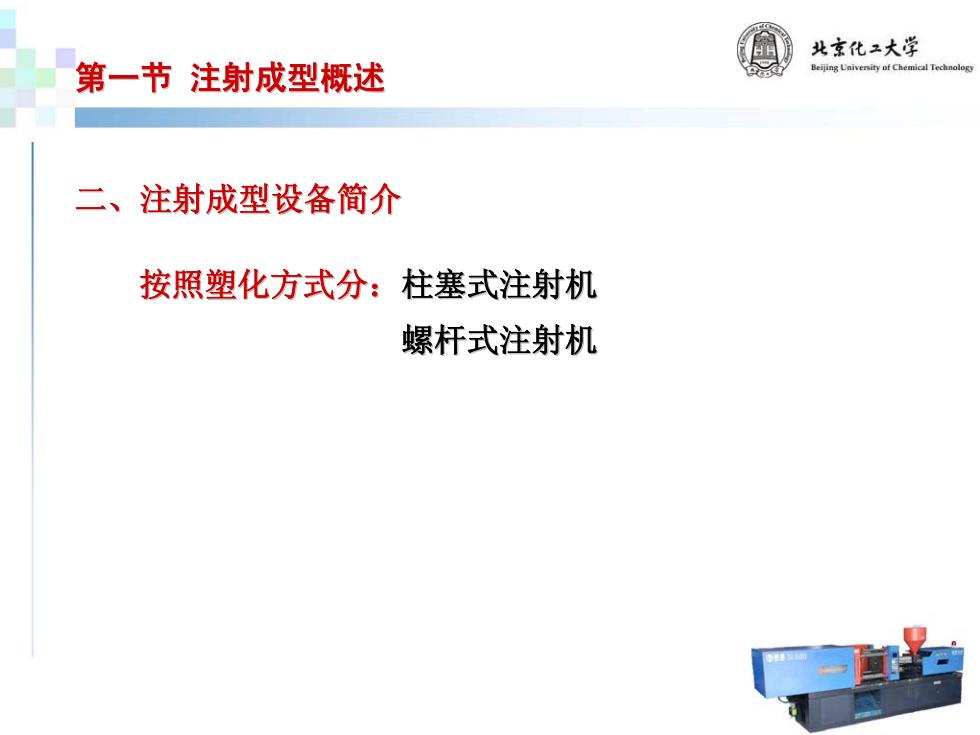

北京化二大学 第一节注射成型概述 二、注射成型设备简介 按照塑化方式分： 柱塞式注射机 螺杆式注射机
按照塑化方式分： 按照塑化方式分：柱塞式注射机 螺杆式注射机 二、注射成型设备简介 二、注射成型设备简介 第一节 注射成型概述
北京化二大学 第一节注射成型概述 二、注射成型设备简介 10 柱塞式注射机 1一柱塞； 2一料斗： 3一冷却套； 4一分流梭： 5一加热器； 6—喷嘴； 7一固定模板； 8一制品； 9一活动模板；10一顶出杆
1—柱塞； 2—料斗； 3—冷却套； 4—分流梭； 5—加热器； 6—喷嘴； 7—固定模板； 8—制品； 9—活动模板；10—顶出杆 二、注射成型设备简介 二、注射成型设备简介 柱 塞 式 注 射 机 第一节 注射成型概述

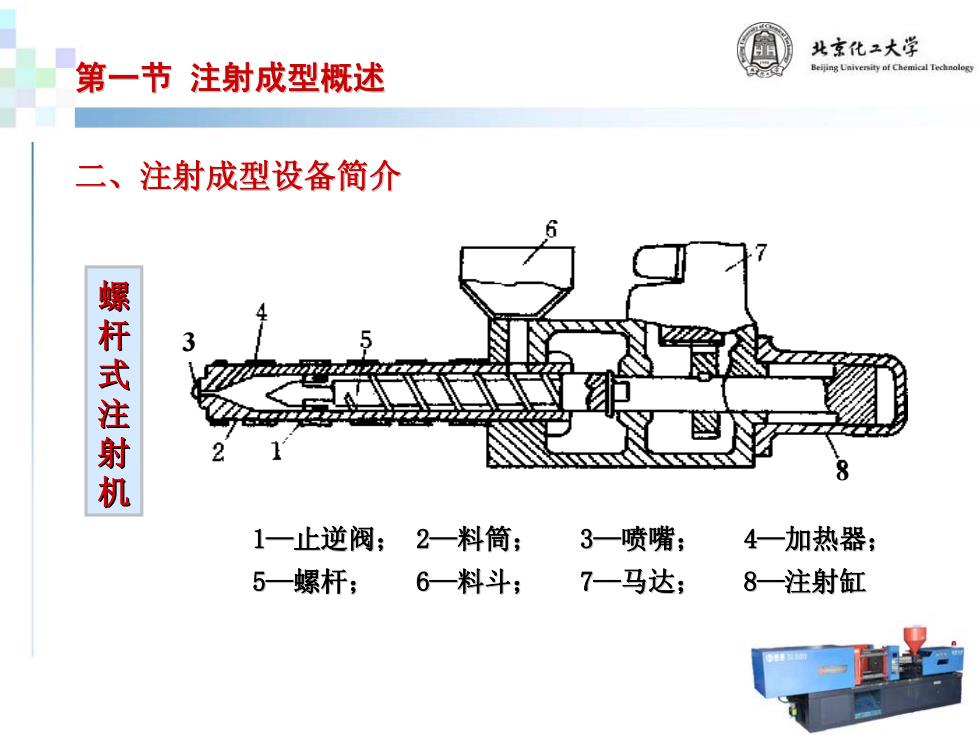

北京化二大学 第一节注射成型概述 二、注射成型设备简介 杆式注射机 2 1一止逆阀；2一料筒； 3—喷嘴； 4一加热器； 5一螺杆； 6一料斗； 7一马达； 8一注射缸
1—止逆阀； 2—料筒； 3—喷嘴； 4—加热器； 5—螺杆； 6—料斗； 7—马达； 8—注射缸 螺 杆 式 注 射 机 3 8 二、注射成型设备简介 二、注射成型设备简介 第一节 注射成型概述

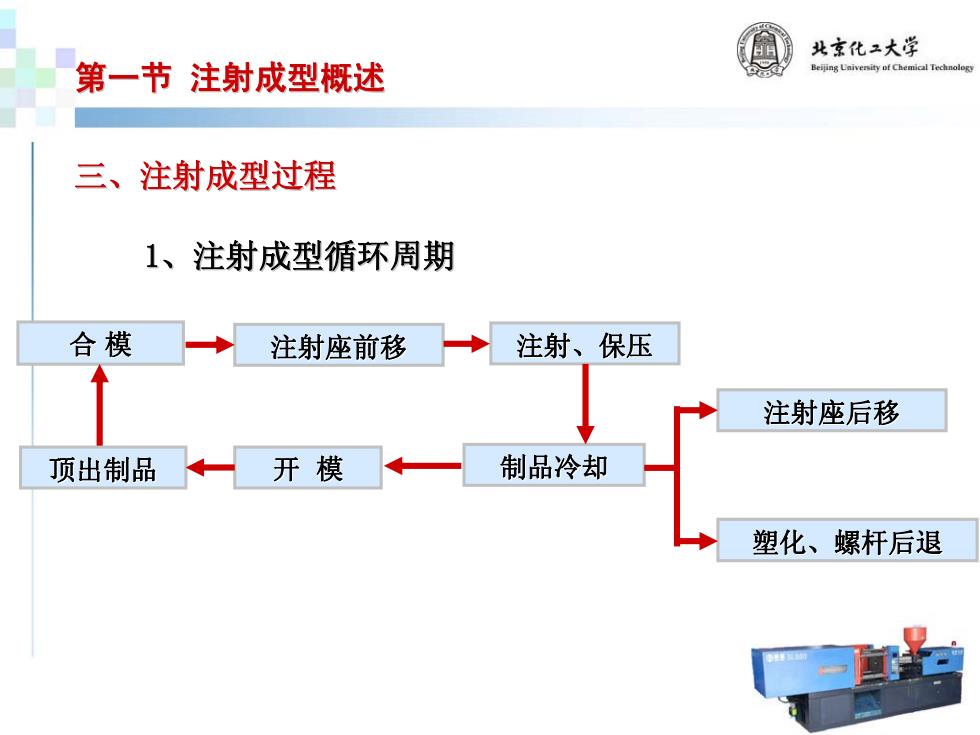

北京化二大学 第一节注射成型概述 三、注射成型过程 1、注射成型循环周期 合模 注射座前移 注射、保压 注射座后移 顶出制品 开模 制品冷却 塑化、螺杆后退
1、注射成型循环周期 、注射成型循环周期 合 模 注射座前移 注射、保压 顶出制品 开 模 制品冷却 注射座后移 塑化、螺杆后退 三、注射成型过程 三、注射成型过程 第一节 注射成型概述

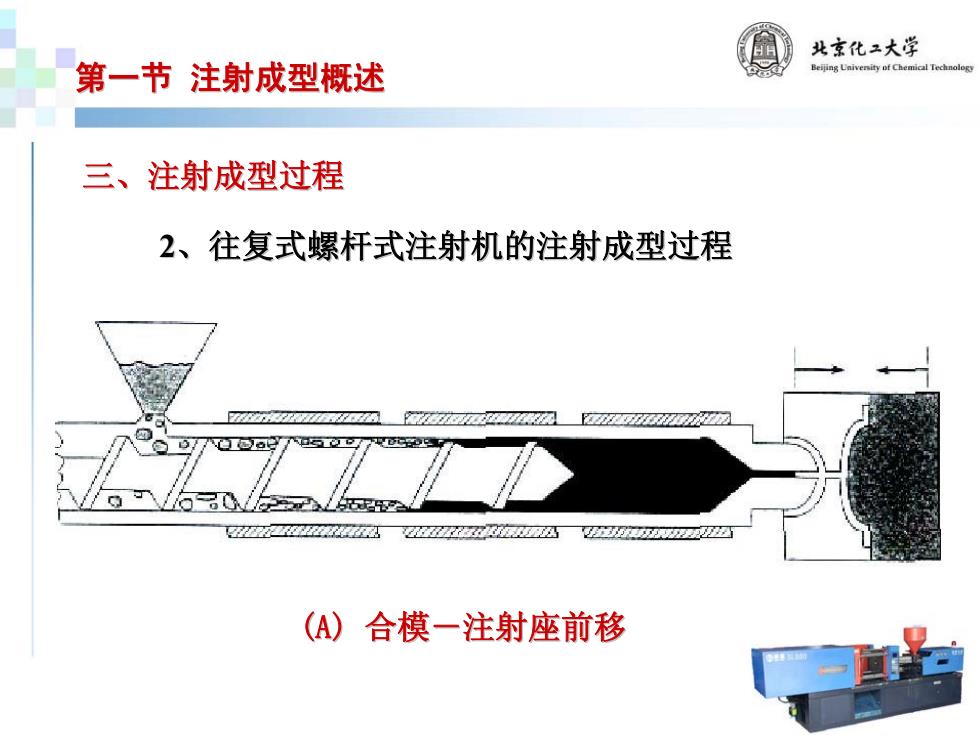

北京化二大学 第一节注射成型概述 三、注射成型过程 2、往复式螺杆式注射机的注射成型过程 52 22222222☒2☑222☒2222 (A)合模一注射座前移
2、往复式螺杆式注射机的注射成型过程 、往复式螺杆式注射机的注射成型过程 (A) 合模－注射座前移 合模－注射座前移 三、注射成型过程 三、注射成型过程 第一节 注射成型概述
