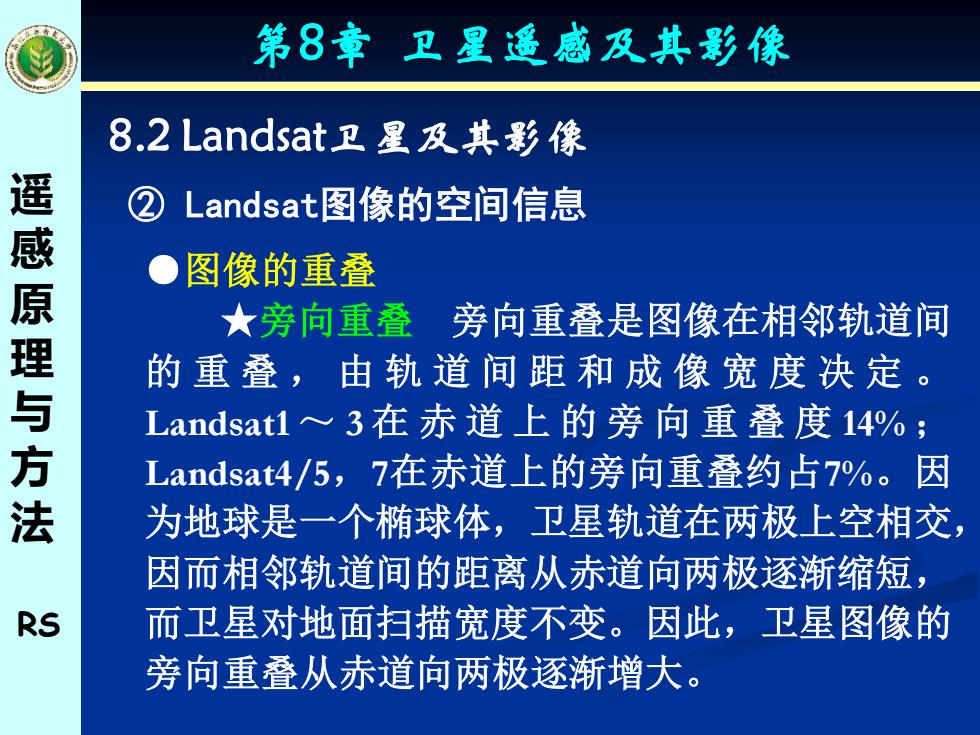

第8章卫星遥感及其影像 8.2 Landsat.卫星及其影像 遥 ② Landsat图像的空间信息 ● 图像的重叠 原 ★旁向重叠 旁向重叠是图像在相邻轨道间 与 的重叠，由轨道间距和成像宽度决定。 Landsat1~3在赤道上的旁向重叠度14%； 方 Landsata4/5,7在赤道上的旁向重叠约占7%。因 为地球是一个椭球体，卫星轨道在两极上空相交， 因而相邻轨道间的距离从赤道向两极逐渐缩短， RS 而卫星对地面扫描宽度不变。因此，卫星图像的 旁向重叠从赤道向两极逐渐增大
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 ●图像的重叠 ★旁向重叠 旁向重叠是图像在相邻轨道间 的重叠 ， 由轨道间距和成像宽度决定 。 Landsat1 ～ 3 在赤道上的旁向重叠度 14% ； Landsat4/5，7在赤道上的旁向重叠约占7%。因 为地球是一个椭球体，卫星轨道在两极上空相交， 因而相邻轨道间的距离从赤道向两极逐渐缩短， 而卫星对地面扫描宽度不变。因此，卫星图像的 旁向重叠从赤道向两极逐渐增大。 第8章 卫星遥感及其影像

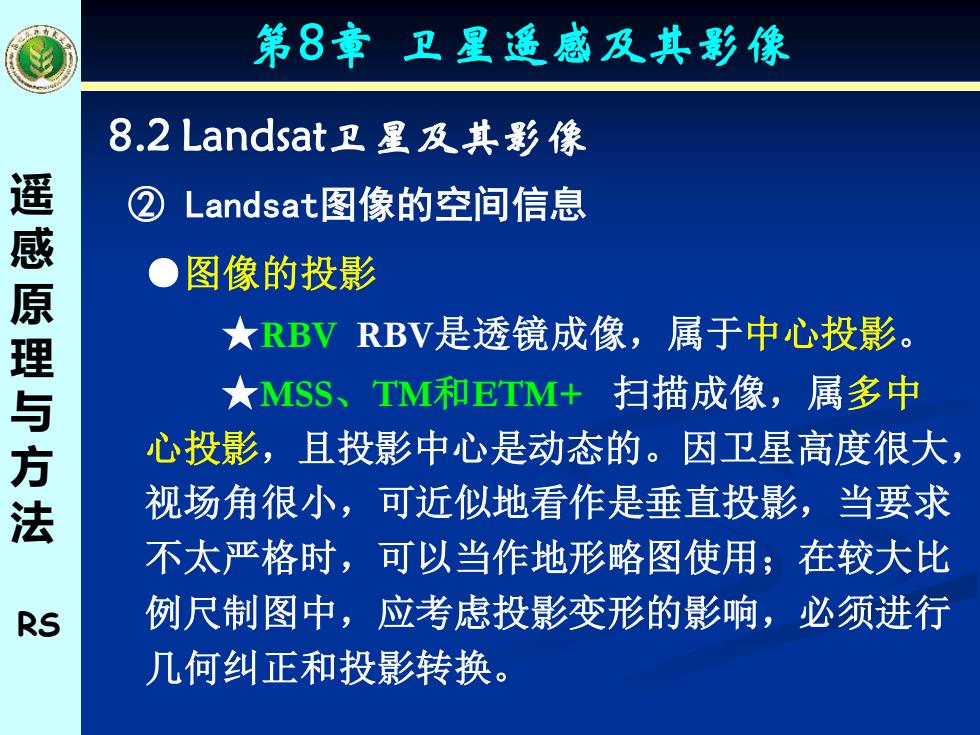

第8章卫星遥感及其影像 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 感原理与方 图像的投影 大RBVRBV是透镜成像，属于中心投影： 女MSS、TM和ETM+扫描成像，属多中 心投影，且投影中心是动态的。因卫星高度很大， 视场角很小，可近似地看作是垂直投影，当要求 不太严格时，可以当作地形略图使用；在较大比 RS 例尺制图中，应考虑投影变形的影响，必须进行 几何纠正和投影转换
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 ●图像的投影 ★RBV RBV是透镜成像，属于中心投影。 ★MSS、TM和ETM+ 扫描成像，属多中 心投影，且投影中心是动态的。因卫星高度很大， 视场角很小，可近似地看作是垂直投影，当要求 不太严格时，可以当作地形略图使用；在较大比 例尺制图中，应考虑投影变形的影响，必须进行 几何纠正和投影转换。 第8章 卫星遥感及其影像

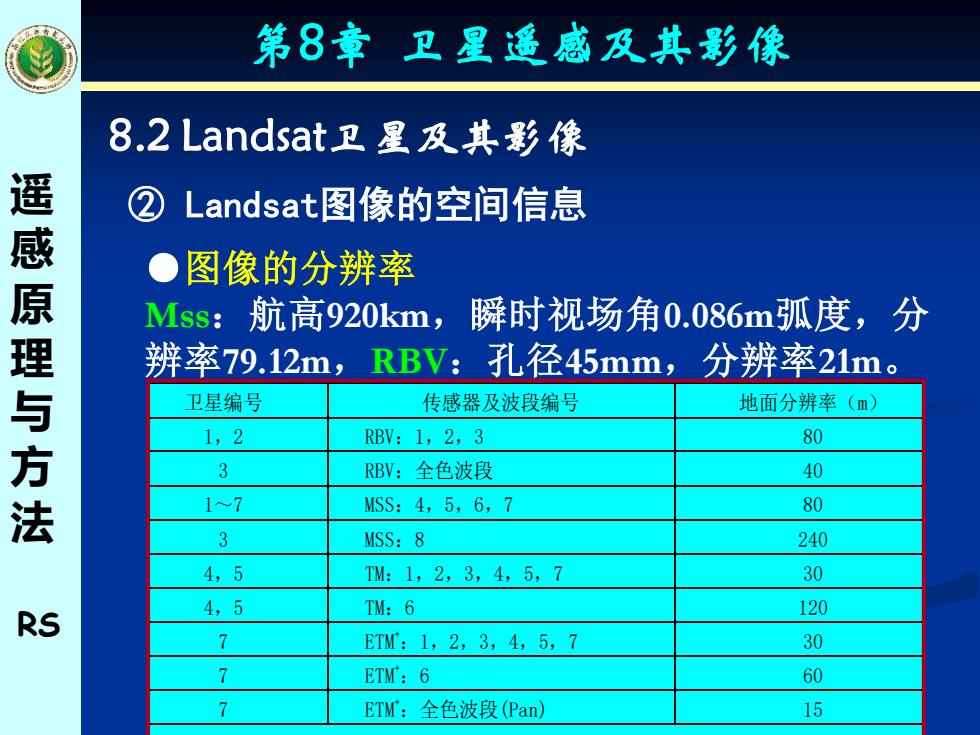

第8章卫星遥感及其影像 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 感原 。图像的分辨率 Mss:航高920km,瞬时视场角0.086m弧度，分 辨率79.12m,RBV:孔径45mm, 分辨率21m。 理与方法 卫星编号 传感器及波段编号 地面分辨率(m) 1,2 RBV:1,2,3 80 3 RBV:全色波段 40 1~7 MSS:4,5,6,7 80 3 MSS:8 240 4,5 TM:1,2,3,4,5,7 30 RS 4,5 TM:6 120 ETM:1,2,3,4,5,7 30 7 ETM':6 60 ETM:全色波段(Pan) 15
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 ●图像的分辨率 Mss：航高920km，瞬时视场角0.086m弧度，分 辨率79.12m，RBV：孔径45mm，分辨率21m。 第8章 卫星遥感及其影像 卫星编号 传感器及波段编号 地面分辨率（m） 1，2 RBV：1，2，3 80 3 RBV：全色波段 40 1～7 MSS：4，5，6，7 80 3 MSS：8 240 4，5 TM：1，2，3，4，5，7 30 4，5 TM：6 120 7 ETM+ ：1，2，3，4，5，7 30 7 ETM+ ：6 60 7 ETM+ ：全色波段(Pan) 15

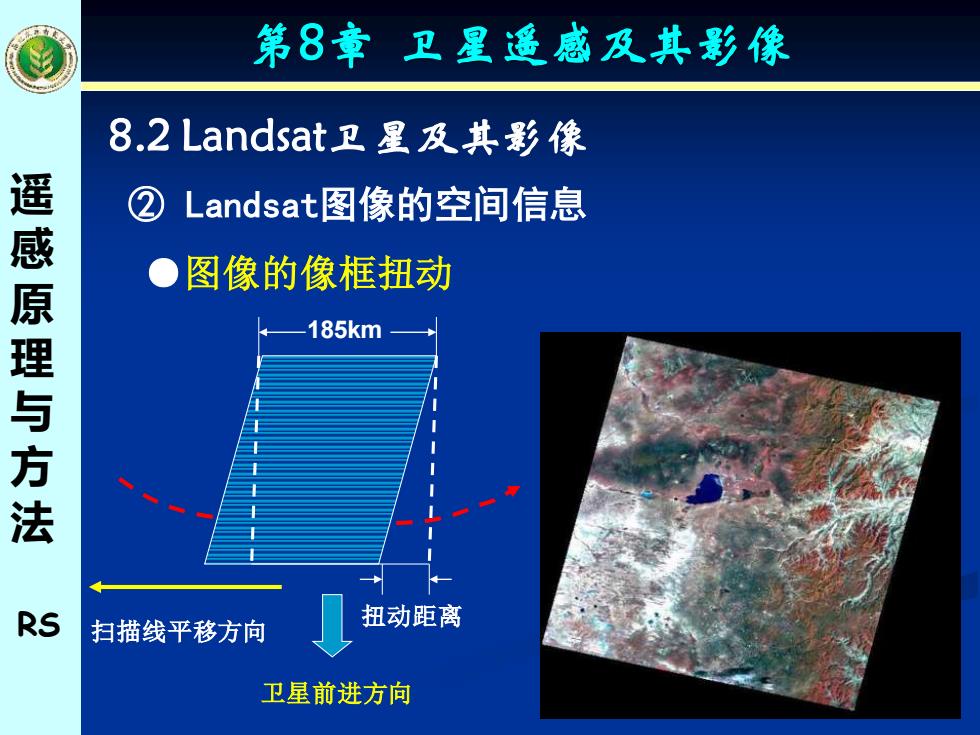

第8章卫星遥感及其影像 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 遥感原理与方法 图像的像框扭动 185km RS 扫描线平移方向 扭动距离 卫星前进方向
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 ●图像的像框扭动 第8章 卫星遥感及其影像 185km 扫描线平移方向 卫星前进方向 扭动距离

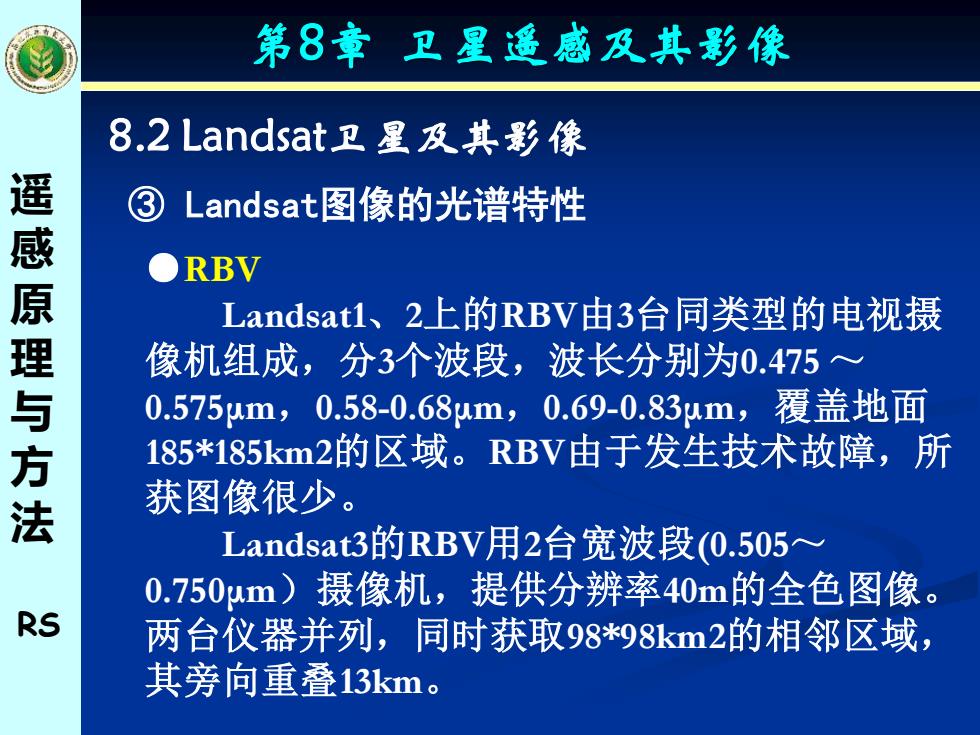

第8章卫星遥感及其影像 8.2 Landsat卫星及其影像 遥 ③ Landsat图像的光谱特性 ●RBV 原 Landsati1、2上的RBV由3台同类型的电视摄 理与 像机组成，分3个波段，波长分别为0.475~ 0.575m,0.58-0.68μm,0.69-0.83um,覆盖地面 方 185*185km2的区域。RBV由于发生技术故障，所 获图像很少。 Landsat3的RBV用2台宽波段(0.505~ 0.750μm)摄像机，提供分辨率40m的全色图像。 RS 两台仪器并列，同时获取98*98km2的相邻区域， 其旁向重叠13km
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ③ Landsat图像的光谱特性 ●RBV Landsat1、2上的RBV由3台同类型的电视摄 像机组成，分3个波段，波长分别为0.475 ～ 0.575μm，0.58-0.68μm，0.69-0.83μm，覆盖地面 185*185km2的区域。RBV由于发生技术故障，所 获图像很少。 Landsat3的RBV用2台宽波段(0.505～ 0.750μm）摄像机，提供分辨率40m的全色图像。 两台仪器并列，同时获取98*98km2的相邻区域， 其旁向重叠13km。 第8章 卫星遥感及其影像
