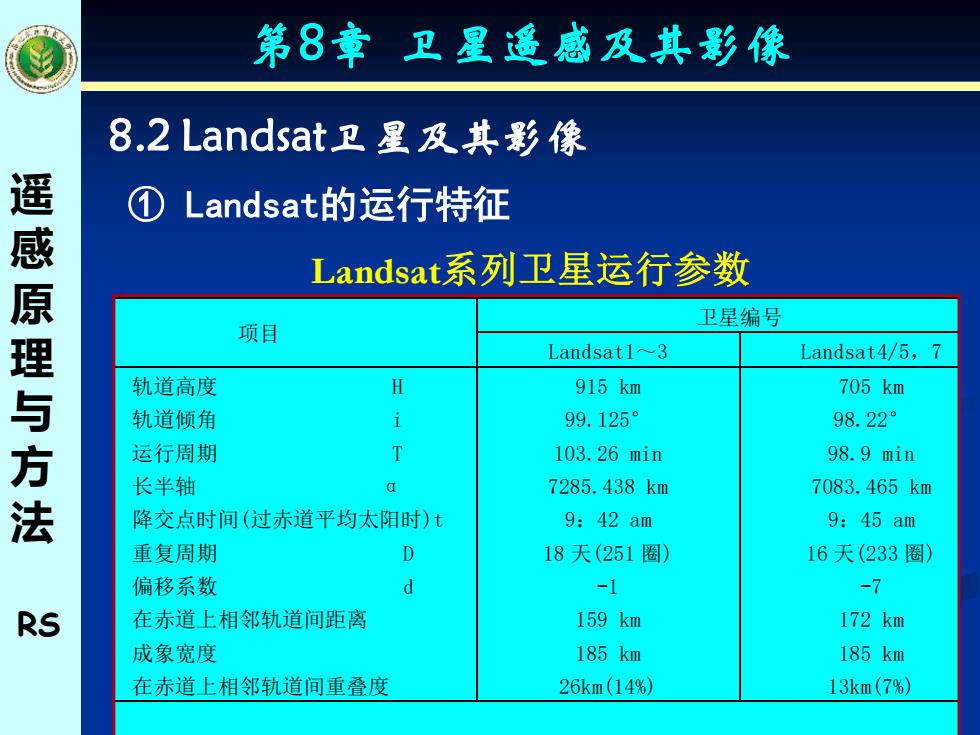

第8章卫星遥感及其影像 8.2 Landsat.卫星及其影像 Landsat的运行特征 Landsat系列卫星运行参数 感原理与方法 卫星编号 项目 Landsat1~3 Landsat4/5,7 轨道高度 H 915km 705km 轨道倾角 i 99.125° 98.22 运行周期 103.26min 98.9 min 长半轴 7285.438km 7083.465km 降交点时间（过赤道平均太阳时）t 9:42am 9:45am 重复周期 D 18天(251圈) 16天(233圈) 偏移系数 d -1 -7 RS 在赤道上相邻轨道间距离 159km 172km 成象宽度 185km 185km 在赤道上相邻轨道间重叠度 26km(14%) 13km(7%)
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ① Landsat的运行特征 第8章 卫星遥感及其影像 Landsat系列卫星运行参数 卫星编号 项目 Landsat1～3 Landsat4/5，7 轨道高度 H 915 km 705 km 轨道倾角 i 99.125° 98.22° 运行周期 T 103.26 min 98.9 min 长半轴 α 7285.438 km 7083.465 km 降交点时间(过赤道平均太阳时)t 9：42 am 9：45 am 重复周期 D 18 天(251 圈) 16 天(233 圈) 偏移系数 d -1 -7 在赤道上相邻轨道间距离 159 km 172 km 成象宽度 185 km 185 km 在赤道上相邻轨道间重叠度 26km(14%) 13km(7%)

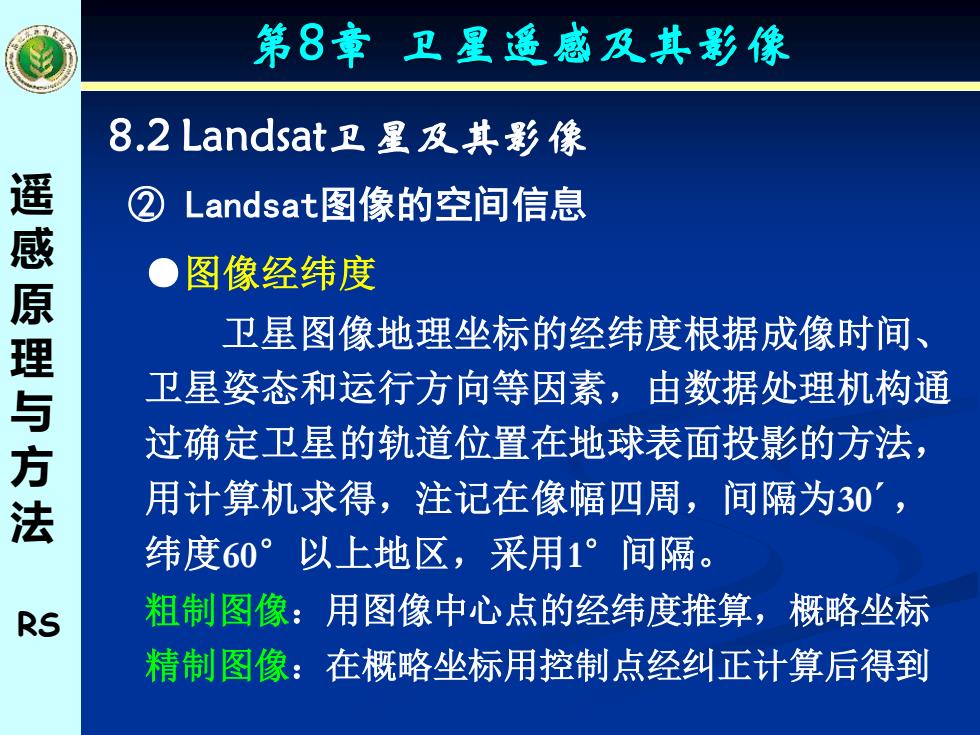

第8章卫星遥感及其影像 8.2 Landsat.卫星及其影像 ② Landsat图像的空间信息 感原 ●图像经纬度 卫星图像地理坐标的经纬度根据成像时间、 理与方法 卫星姿态和运行方向等因素，由数据处理机构通 过确定卫星的轨道位置在地球表面投影的方法， 用计算机求得，注记在像幅四周，间隔为30'， 纬度60°以上地区，采用1°间隔。 RS 粗制图像：用图像中心点的经纬度推算，概略坐标 精制图像：在概略坐标用控制点经纠正计算后得到
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 ●图像经纬度 卫星图像地理坐标的经纬度根据成像时间、 卫星姿态和运行方向等因素，由数据处理机构通 过确定卫星的轨道位置在地球表面投影的方法， 用计算机求得，注记在像幅四周，间隔为30´ ， 纬度60°以上地区，采用1°间隔。 粗制图像：用图像中心点的经纬度推算，概略坐标 精制图像：在概略坐标用控制点经纠正计算后得到 第8章 卫星遥感及其影像

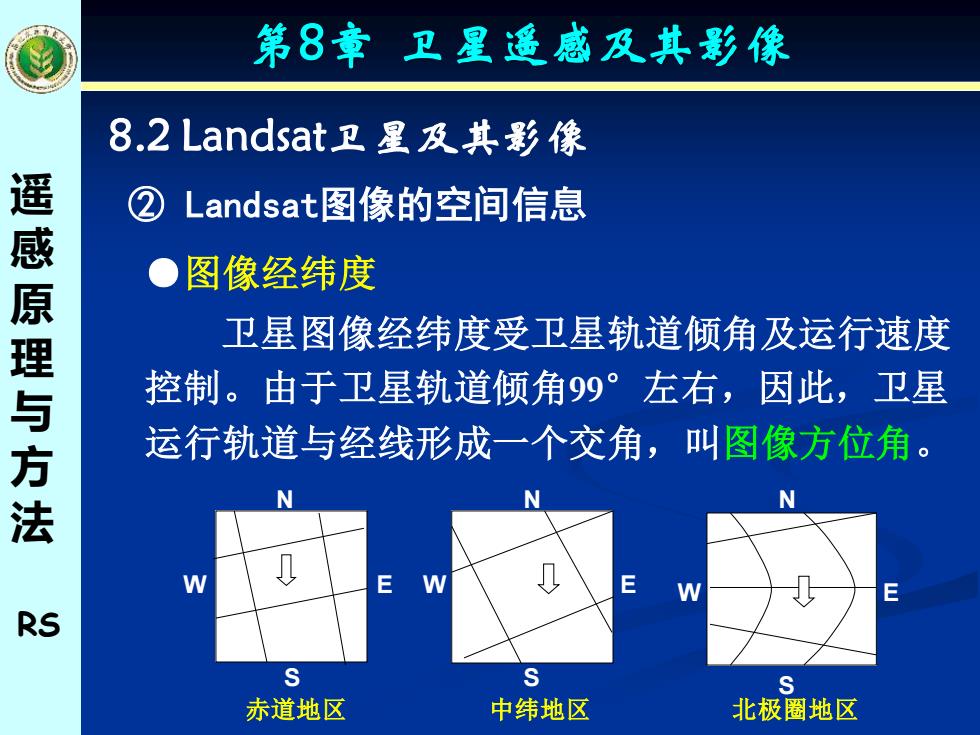

第8章卫星遥感及其影像 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 感原理与方法 图像经纬度 卫星图像经纬度受卫星轨道倾角及运行速度 控制。由于卫星轨道倾角99°左右，因此，卫星 运行轨道与经线形成一个交角，叫图像方位角。 N N W E RS S S S 赤道地区 中纬地区 北极圈地区
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 ●图像经纬度 卫星图像经纬度受卫星轨道倾角及运行速度 控制。由于卫星轨道倾角99°左右，因此，卫星 运行轨道与经线形成一个交角，叫图像方位角。 第8章 卫星遥感及其影像 赤道地区 中纬地区 北极圈地区 N N N W E S W E S W E S

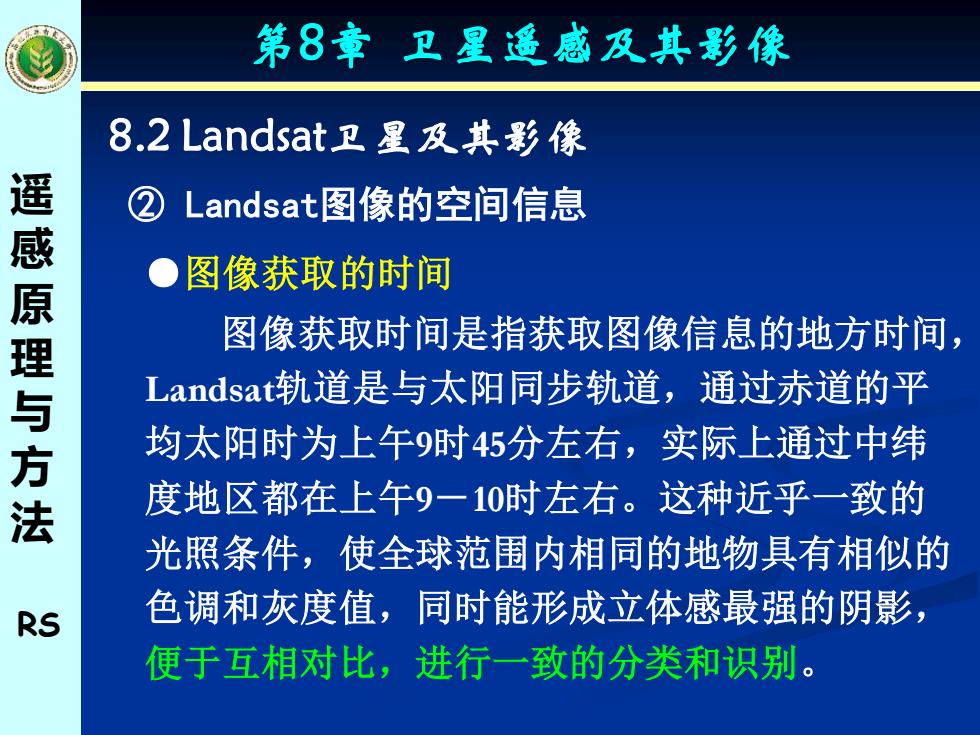

第8章卫星遥感及其影像 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 感原 ●图像获取的时间 图像获取时间是指获取图像信息的地方时间， 理与方法 Landsat轨道是与太阳同步轨道，通过赤道的平 均太阳时为上午9时45分左右，实际上通过中纬 度地区都在上午9一10时左右。这种近乎一致的 光照条件，使全球范围内相同的地物具有相似的 RS 色调和灰度值，同时能形成立体感最强的阴影， 便于互相对比，进行一致的分类和识别
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 ●图像获取的时间 图像获取时间是指获取图像信息的地方时间， Landsat轨道是与太阳同步轨道，通过赤道的平 均太阳时为上午9时45分左右，实际上通过中纬 度地区都在上午9－10时左右。这种近乎一致的 光照条件，使全球范围内相同的地物具有相似的 色调和灰度值，同时能形成立体感最强的阴影， 便于互相对比，进行一致的分类和识别。 第8章 卫星遥感及其影像
第8章卫星遥感及其影像 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 ● 图像的重叠 感原理与方法 ★航向重叠 图像航向重叠是图像沿卫星运 行方向的重叠。RBV由于25秒的固定的曝光时间 间隔，便形成了固定的26公里（14%)的航向重 叠区域。MSS和TM是连续扫描成像，相邻图像 的航向重叠是地面处理分幅时，采用使扫描电子 束分开，产生两次重复扫描，即相邻两像幅各扫 RS 一次的方法，产生重叠影像。MSS航向重叠9%， TM为5%
遥 感 原 理 与 方 法 RS 8.2 Landsat卫星及其影像 ② Landsat图像的空间信息 ●图像的重叠 ★航向重叠 图像航向重叠是图像沿卫星运 行方向的重叠。RBV由于25秒的固定的曝光时间 间隔，便形成了固定的26公里（14%）的航向重 叠区域。MSS和TM是连续扫描成像，相邻图像 的航向重叠是地面处理分幅时，采用使扫描电子 束分开，产生两次重复扫描，即相邻两像幅各扫 一次的方法，产生重叠影像。MSS航向重叠9%， TM为5%。 第8章 卫星遥感及其影像
