FDDI:光纤分布式数据接口 传输介质：光纤 端口B 端口A 传输速率：100Mb/s 拓扑结构：环形（双环） 介质访问控制方法：令牌环
三 FDDI：光纤分布式数据接口 传输介质：光纤 传输速率：100Mb/s 拓扑结构：环形(双环) 介质访问控制方法：令牌环

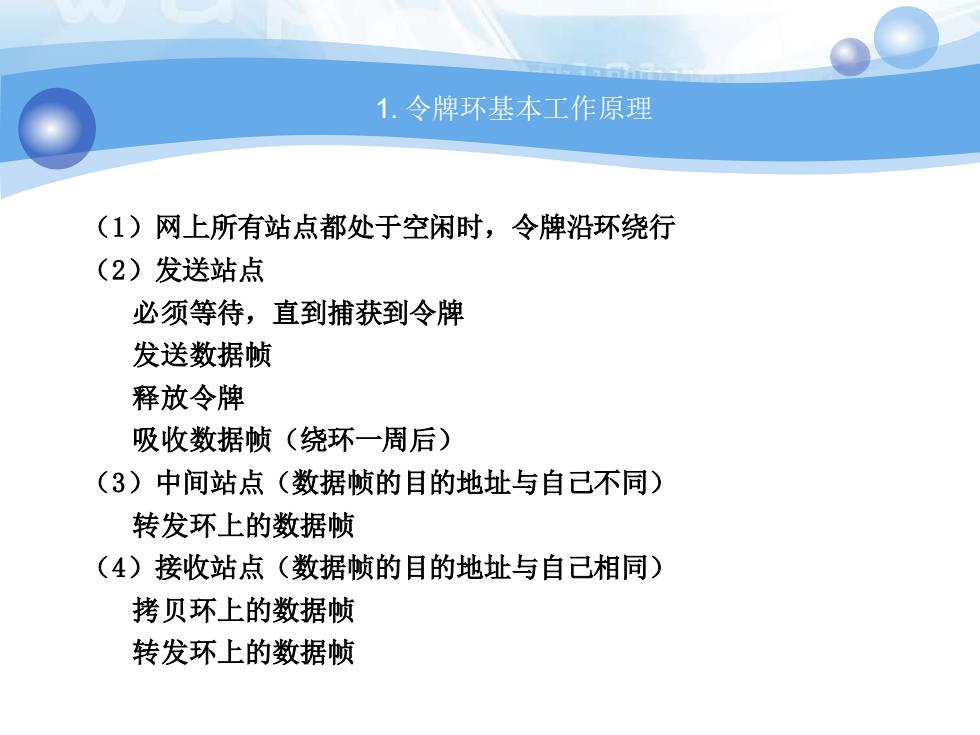

1.令牌环基本工作原理 （1)网上所有站点都处于空闲时，令牌沿环绕行 (2)发送站点 必须等待，直到捕获到令牌 发送数据帧 释放令牌 吸收数据帧（绕环一周后） (3)中间站点（数据帧的目的地址与自己不同） 转发环上的数据帧 (4)接收站点（数据帧的目的地址与自己相同） 拷贝环上的数据帧 转发环上的数据帧
1. 令牌环基本工作原理 （1）网上所有站点都处于空闲时，令牌沿环绕行 （2）发送站点 必须等待，直到捕获到令牌 发送数据帧 释放令牌 吸收数据帧（绕环一周后） （3）中间站点（数据帧的目的地址与自己不同） 转发环上的数据帧 （4）接收站点（数据帧的目的地址与自己相同） 拷贝环上的数据帧 转发环上的数据帧
2.数据传输实例 站点D 站点D 站点A 站点C站点A 站点C 站点B 站点B (1)站点A捕获到令牌T (2)站点A向站点C发送一个数据幀 站点A、B分别向站点C、D发送数据
2.数据传输实例 站点A、B分别向站点C、D发送数据

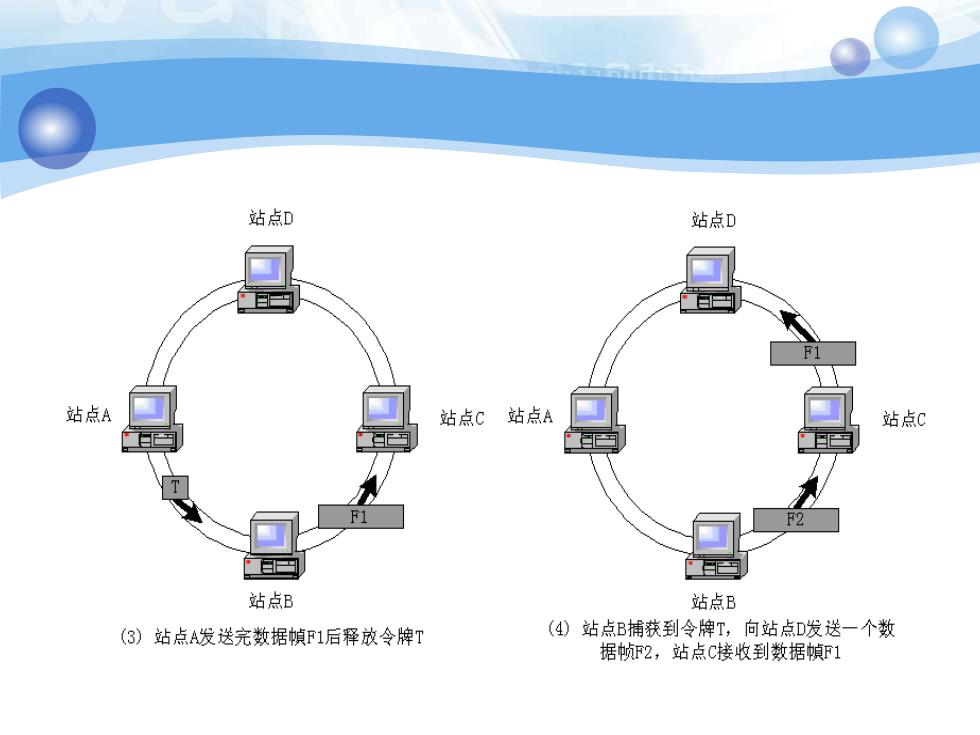

站点D 站点D 站点A 站点C站点A 站点C F2 站点B 站点B (3)站点A发送完数据幀F1后释放令牌T (4)站点B捕获到令牌T,向站点D发送一个数 据帧2，站点C接收到数据幀F1
站点A、B分别向站点C、D发送数据

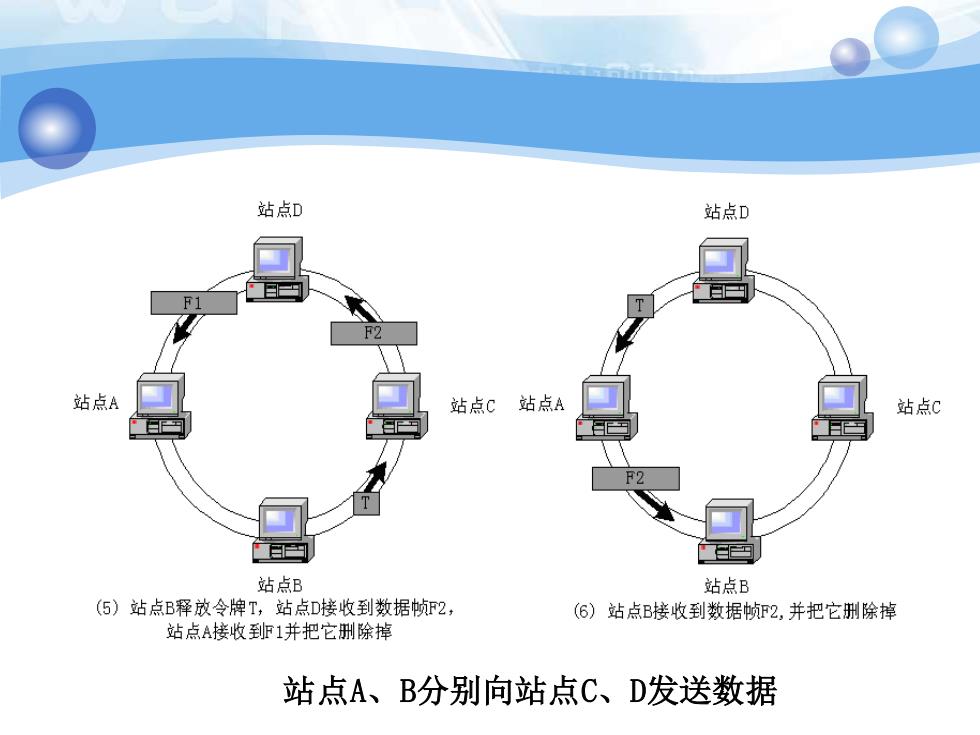

站点D 站点D 站点A 站点C站点A 站点C 站点B 站点B (⑤)站点B释放令牌T,站点D楼收到数据帧F2, (6)站点B接收到数据帧2，并把它删除掉 站点A接收到班1并把它删除掉 站点A、B分别向站点C、D发送数据
站点A、B分别向站点C、D发送数据
