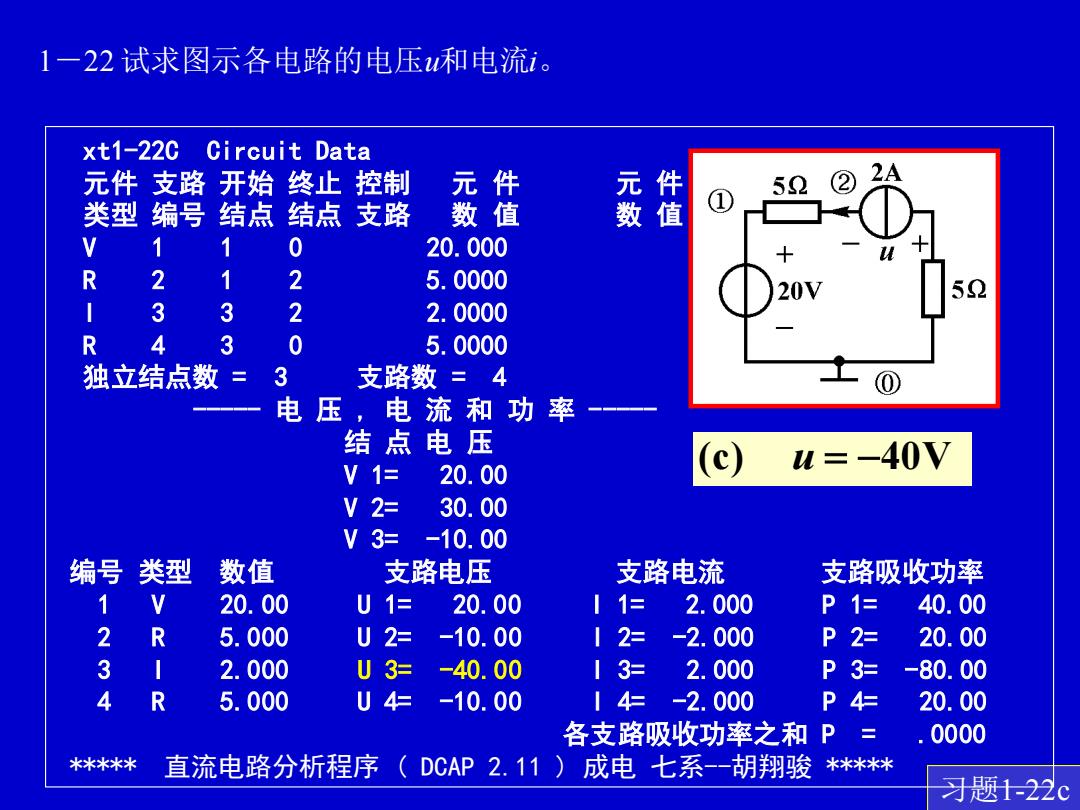

1一22试求图示各电路的电压u和电流i。 xt1-22C Circuit Data 元件支路开始终止控制 元件 元件 52 ② 2A 类型编号结点结点支路 数值 数值 1 0 20.000 R 2 2 5.0000 52 3 3 2 2.0000 R 4 3 0 5.0000 独立结点数 3 支路数=4 电压， 电流和功率 结点 电压 20.00 (c) u=-40V 30.00 V3= -10.00 编号类型 数值 支路电压 支路电流 支路吸收功率 1 20.00 U 20.00 1日 2.000 P1= 40.00 2 R 5.000 U 2 -10.00 12= -2.000 P2= 20.00 3 2.000 U3 -40.00 13= 2.000 P3= -80.00 4 R 5.000 U -10.00 14= -2.000 P4= 20.00 各支路吸收功率之和P ,0000 米**** 直流电路分析程序（DCAP2.11)成电七系-胡翔骏 米**** 习题1-22c
习题1-22c xt1-22C Circuit Data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 V 1 1 0 20.000 R 2 1 2 5.0000 I 3 3 2 2.0000 R 4 3 0 5.0000 独立结点数 = 3 支路数 = 4 ----- 电 压 , 电 流 和 功 率 ----- 结 点 电 压 V 1= 20.00 V 2= 30.00 V 3= -10.00 编号 类型 数值 支路电压 支路电流 支路吸收功率 1 V 20.00 U 1= 20.00 I 1= 2.000 P 1= 40.00 2 R 5.000 U 2= -10.00 I 2= -2.000 P 2= 20.00 3 I 2.000 U 3= -40.00 I 3= 2.000 P 3= -80.00 4 R 5.000 U 4= -10.00 I 4= -2.000 P 4= 20.00 各支路吸收功率之和 P = .0000 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 1－22 试求图示各电路的电压u和电流i。 (c) u = −40V

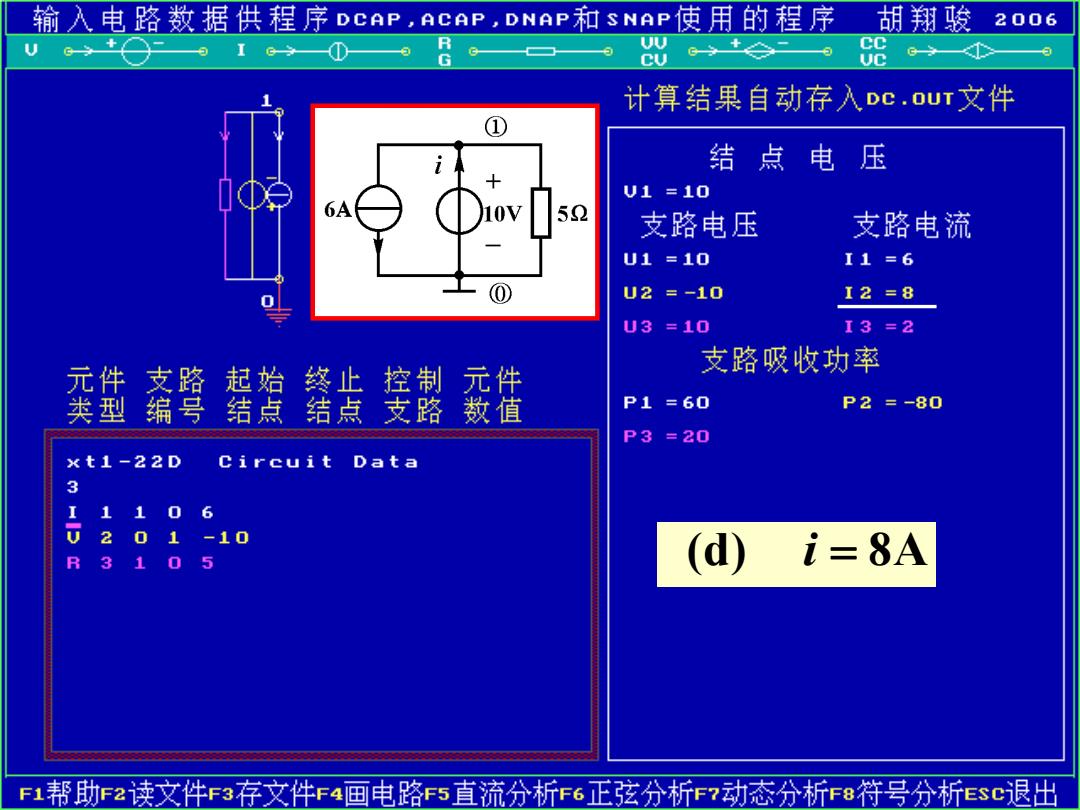

输入电路数据供程序DcAP,AcAP,DNAP和sNAP使用的程序 胡翔骏 2006 U G+ U CU UC 计算结果自动存入Dc.our文件 结点电压 U1=20 U2=30 U3=-10 支路电压 支路电流 3 U1=20 I1=2 U2=-10 I2=-2 U3=-40 13=2 元件支路起始终止控制元件 U4=-10 类型编号结点结点支路数值 I4=-2 支路吸收功率 ×t1-22C Circuit Da t a P1=40 P2=20 4 0 20 ② 2A P3=-80 P4=20 52 R 2 1 2 5 3 3 2 2 R 4 3 0 5 (c) w=-40V 52 F1帮助F2读文件F3存文件F4画电路F5直流分析F6正弦分析F?动态分析F8符号分析Esc退出
(c) u = −40V

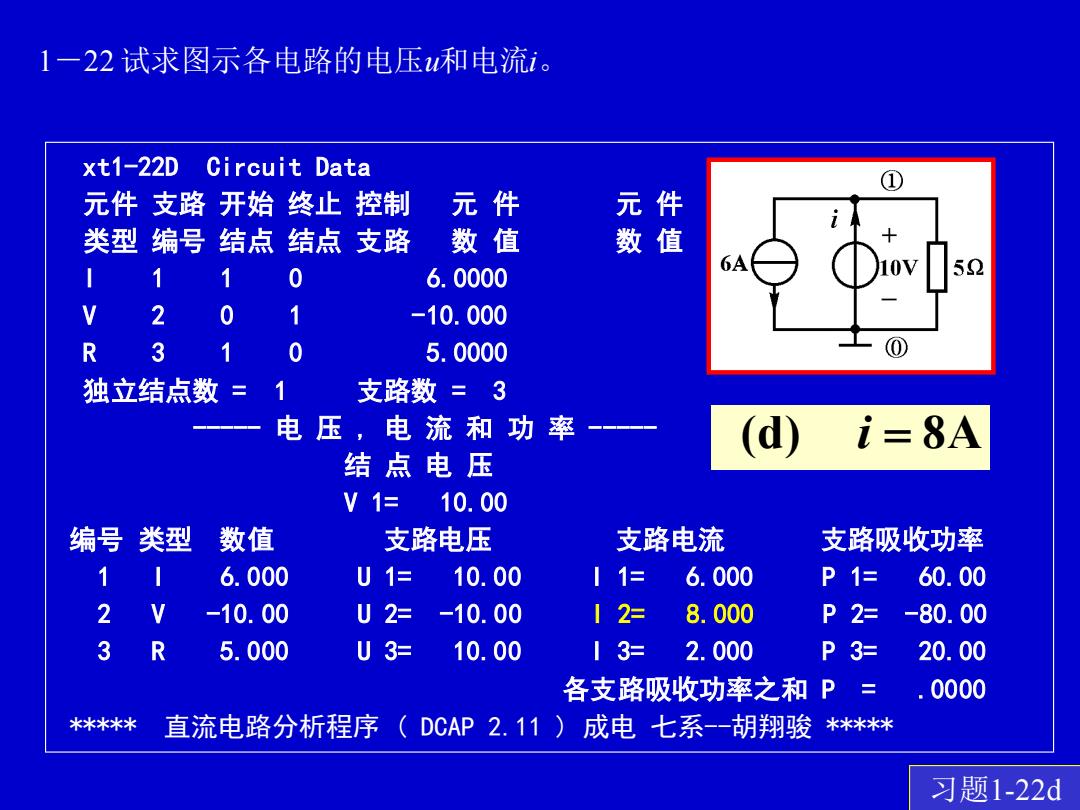

1一22试求图示各电路的电压u和电流i。 xt1-22D Circuit Data ① 元件支路开始终止控制 元件 元件 类型编号结点结点支路 数值 数值 6A 0 6.0000 52 2 -10.000 R 3 0 5.0000 独立结点数= 1 支路数三3 电压，电流和功率 (d) i=8A 结点电压 V1= 10.00 编号类型 数值 支路电压 支路电流 支路吸收功率 1 6.000 U1= 10.00 11= 6.000 P1= 60.00 2 -10.00 U2= -10.00 12= 8.000 P2= -80.00 3 R 5.000 U3= 10.00 13= 2.000 P3= 20.00 各支路吸收功率之和P三 .0000 米**** 直流电路分析程序(DCAP2.11)成电七系--胡翔骏 米**** 习题1-22d
习题1-22d xt1-22D Circuit Data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 I 1 1 0 6.0000 V 2 0 1 -10.000 R 3 1 0 5.0000 独立结点数 = 1 支路数 = 3 ----- 电 压 , 电 流 和 功 率 ----- 结 点 电 压 V 1= 10.00 编号 类型 数值 支路电压 支路电流 支路吸收功率 1 I 6.000 U 1= 10.00 I 1= 6.000 P 1= 60.00 2 V -10.00 U 2= -10.00 I 2= 8.000 P 2= -80.00 3 R 5.000 U 3= 10.00 I 3= 2.000 P 3= 20.00 各支路吸收功率之和 P = .0000 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 1－22 试求图示各电路的电压u和电流i。 (d) i = 8A
输入电路数据供程序DcAP,AcAP,DNAP和sNAP使用的程序 胡翔骏 2006 U G R U CU UC 计算结果自动存入Dc.our文件 ① 结点电压 U1=10 6A 支路电压 支路电流 U1=10 I1=6 U2=-10 12=8 U3=10 I3=2 支路吸收功率 元件支路起始终止控制元件 类型编号结点结点支路数值 P1=60 P2=-80 P3=20 ×t1-22D Circuit Dat a 3 I 1 1 0 6 2 0 R 3 1 05 (d) i=8A F1帮助F2读文件F3存文件F4画电路F5直流分析F6正弦分析F?动态分析F8符号分析Esc退出
(d) i = 8A

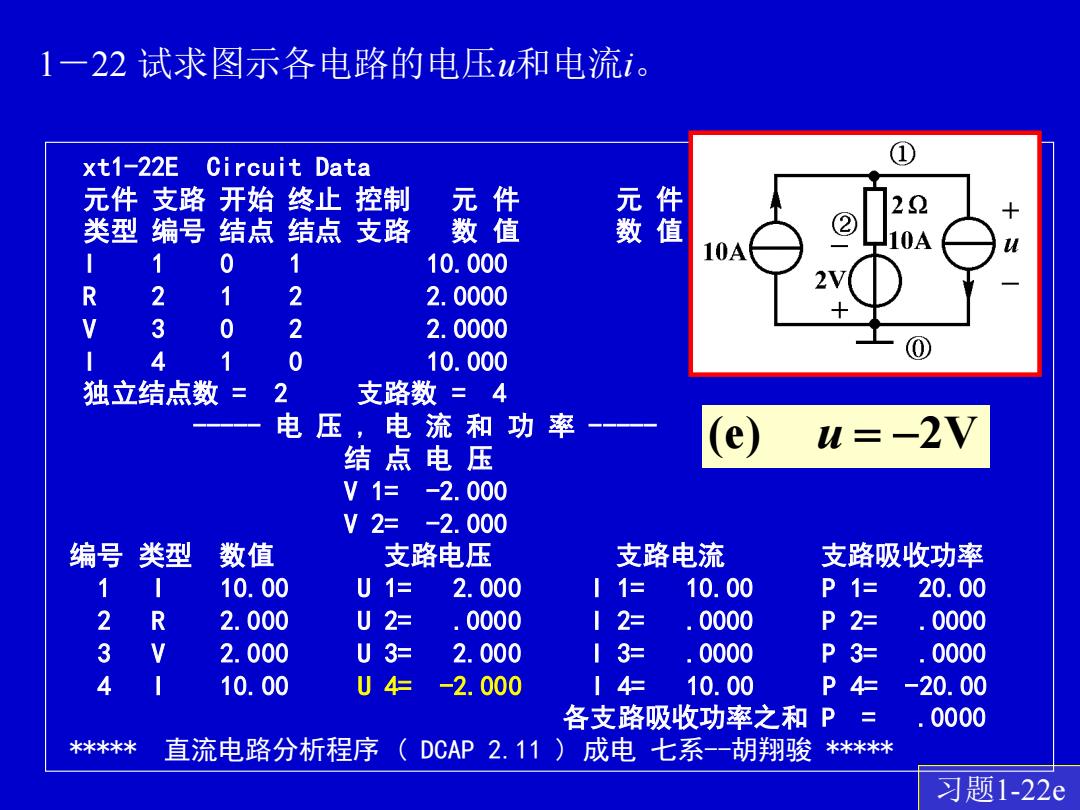

1一22试求图示各电路的电压u和电流i。 xt1-22E Circuit Data 1 元件支路开始终止控制 元件 元件 22 类型编号 结点结点支路 数值 数值 J10A 1 0 1 10.000 10A R 2 2 2.0000 3 2 2.0000 4 1 0 10.000 独立结点数 2 支路数=4 电压， 流和功率 结点 电压 (e)w=-2V V 1 - 000 V2= -2. 000 编号类型 数值 支路电压 支路电流 支路吸收功率 1 10.00 U1 2.000 1: 10.00 P1= 20.00 2 R 2.000 U2= 0000 12= .0000 P2= .0000 3 2.000 U3= 2.000 13= .0000 P 3= .0000 10.00 U4= -2.000 14= 10.00 P 4= -20.00 各支路吸收功率之和P 0000 米米米** 直流电路分析程序（DCAP2.11)成电七系-胡翔骏 ***** 习题1-22e
习题1-22e xt1-22E Circuit Data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 I 1 0 1 10.000 R 2 1 2 2.0000 V 3 0 2 2.0000 I 4 1 0 10.000 独立结点数 = 2 支路数 = 4 ----- 电 压 , 电 流 和 功 率 ----- 结 点 电 压 V 1= -2.000 V 2= -2.000 编号 类型 数值 支路电压 支路电流 支路吸收功率 1 I 10.00 U 1= 2.000 I 1= 10.00 P 1= 20.00 2 R 2.000 U 2= .0000 I 2= .0000 P 2= .0000 3 V 2.000 U 3= 2.000 I 3= .0000 P 3= .0000 4 I 10.00 U 4= -2.000 I 4= 10.00 P 4= -20.00 各支路吸收功率之和 P = .0000 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 1－22 试求图示各电路的电压u和电流i。 (e) u = −2V
