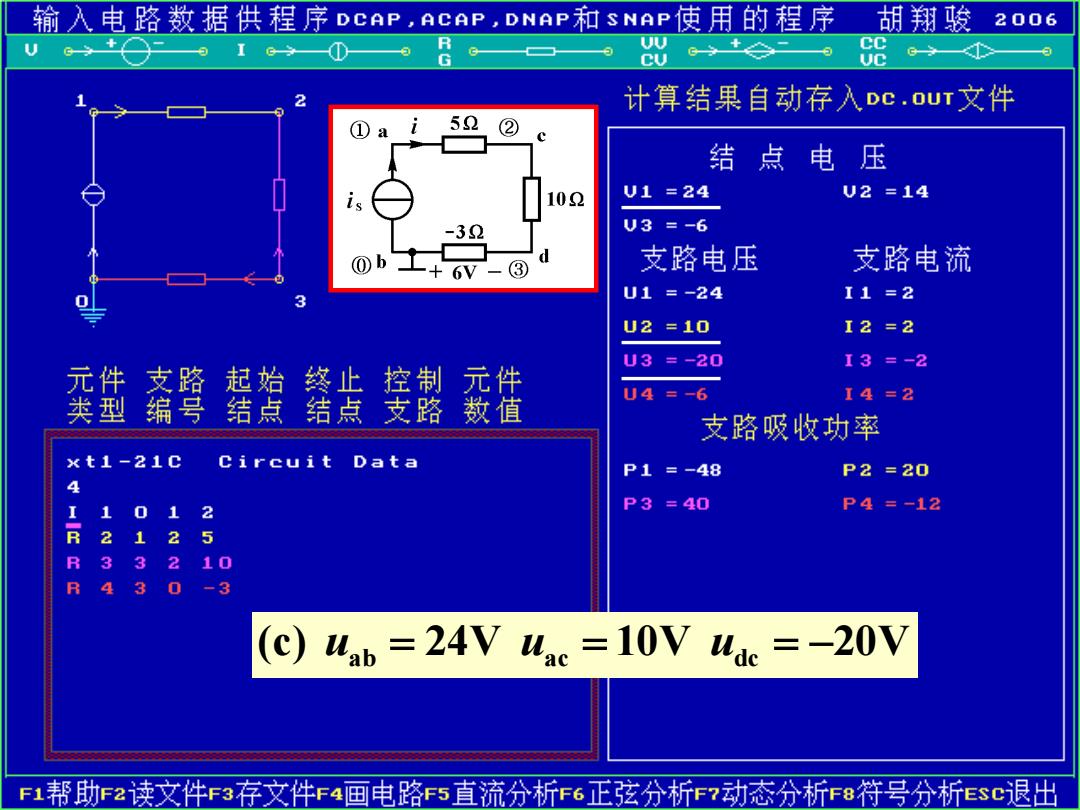

输入电路数据供程序DCAP,AcAP,DNAP和sNAP使用的程序 胡翔骏 2006 R U CU UC 计算结果自动存入Dc.our文件 ① a 52 (② 结点电压 102 U1=24 U2=14 -32 U3=-6 -+6V-③ 支路电压 支路电流 3 U1=-24 I1=2 U2=10 I2=2 U3=-20 I3=-2 元件支路起始终止控制元件 类型编号结点结点支路 U4=-6 I4=2 数值 支路吸收功率 ×t1-21C Circuit Data P1=-48 P2=20 4 1 0 1 2 P3=40 P4=-12 R 2 1 2 R 3 3 210 R 43 0 -3 (c)uab =24V uac =10V ude =-20V F1帮助F2读文件F3存文件F4画电路F5直流分析F6正弦分析F?动态分析F8符号分析Esc退出
(c) uab = 24V uac = 10V udc = −20V

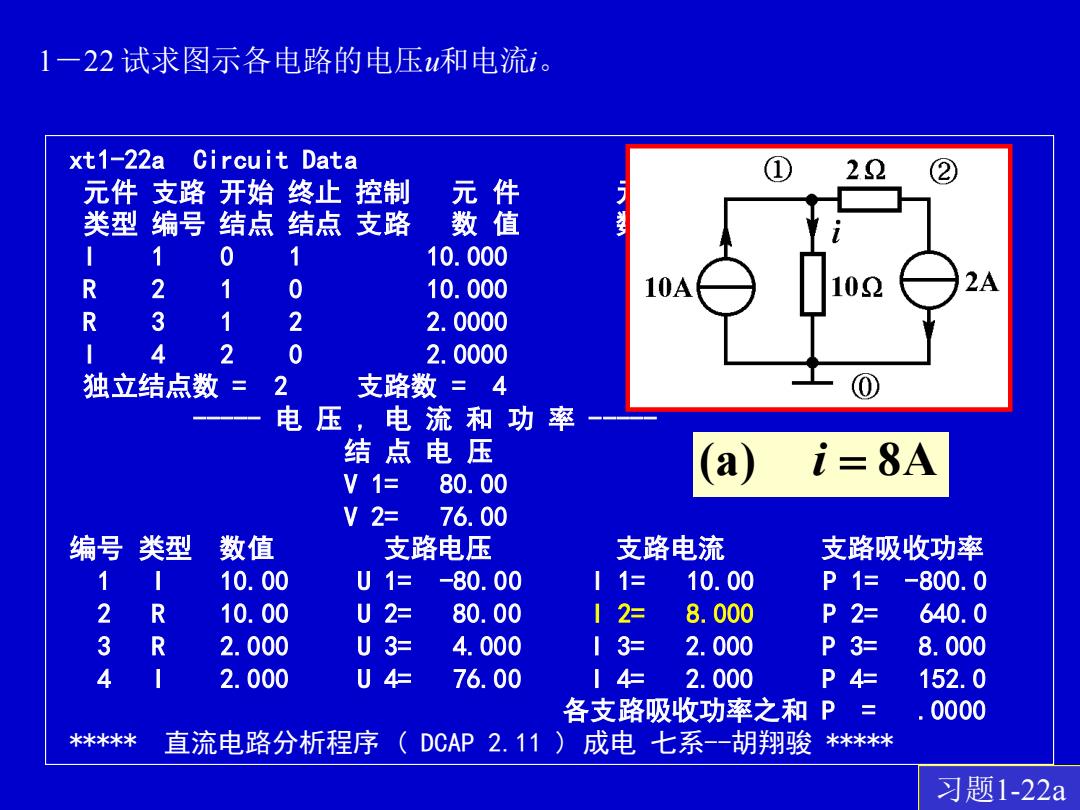

1一22试求图示各电路的电压u和电流i。 xt1-22a Circuit Data 22 ② 元件支路开始终止控制 元件 类型编号结点结点支路 数值 华 1 0 1 10.000 R 2 0 10.000 10A 102 R 3 2 2.0000 4 2 0 2.0000 独立结点数= 2 支路数三4 电压，电流和 功率 结点电压 1= i=8A V 1 80.00 (a) V2 76.00 编号类型 数值 支路电压 支路电流 支路吸收功率 1 10.00 U1= -80.00 11= 10.00 P1= -800.0 2 R 10.00 U2= 80.00 12= 8.000 P2= 640.0 3 R 2.000 U3 4.000 13= 2.000 P3= 8.000 4 2.000 U 4 76.00 I 4= 2.000 P4= 152.0 各支路吸收功率之和P三 .0000 米**** 直流电路分析程序（DCAP2.11) 成电七系-胡翔骏 米**** 习题1-22a
习题1-22a xt1-22a Circuit Data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 I 1 0 1 10.000 R 2 1 0 10.000 R 3 1 2 2.0000 I 4 2 0 2.0000 独立结点数 = 2 支路数 = 4 ----- 电 压 , 电 流 和 功 率 ----- 结 点 电 压 V 1= 80.00 V 2= 76.00 编号 类型 数值 支路电压 支路电流 支路吸收功率 1 I 10.00 U 1= -80.00 I 1= 10.00 P 1= -800.0 2 R 10.00 U 2= 80.00 I 2= 8.000 P 2= 640.0 3 R 2.000 U 3= 4.000 I 3= 2.000 P 3= 8.000 4 I 2.000 U 4= 76.00 I 4= 2.000 P 4= 152.0 各支路吸收功率之和 P = .0000 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 1－22 试求图示各电路的电压u和电流i。 (a) i = 8A
输入电路数据供程序DcAP,AcAP,DNAP和sNAP使用的程序 胡翔骏 2006 U CU UC 计算结果自动存入Dc.our文件 结点电压 U1=80 U2=76 支路电压 支路电流 U1=-80 I1=10 U2=80 I2=8 U3=4 I3=2 U4=76 I4=2 元件支路起始终止控制元件 类型编号结点结点支路数值 支路吸收功率 P1=-800 P2=640 ×t1-22a Circuit Da t a P3=8 P4=152 4 I 1 0 1 10 ① 22 ② R 2 1 0 10 a) i=8A R 3 1 2 2 420 2 10A 02 2A F1帮助F2读文件F3存文件F4画电路F5直流分析F6正弦分析F?动态分析F8符号分析Esc退出
(a) i = 8A

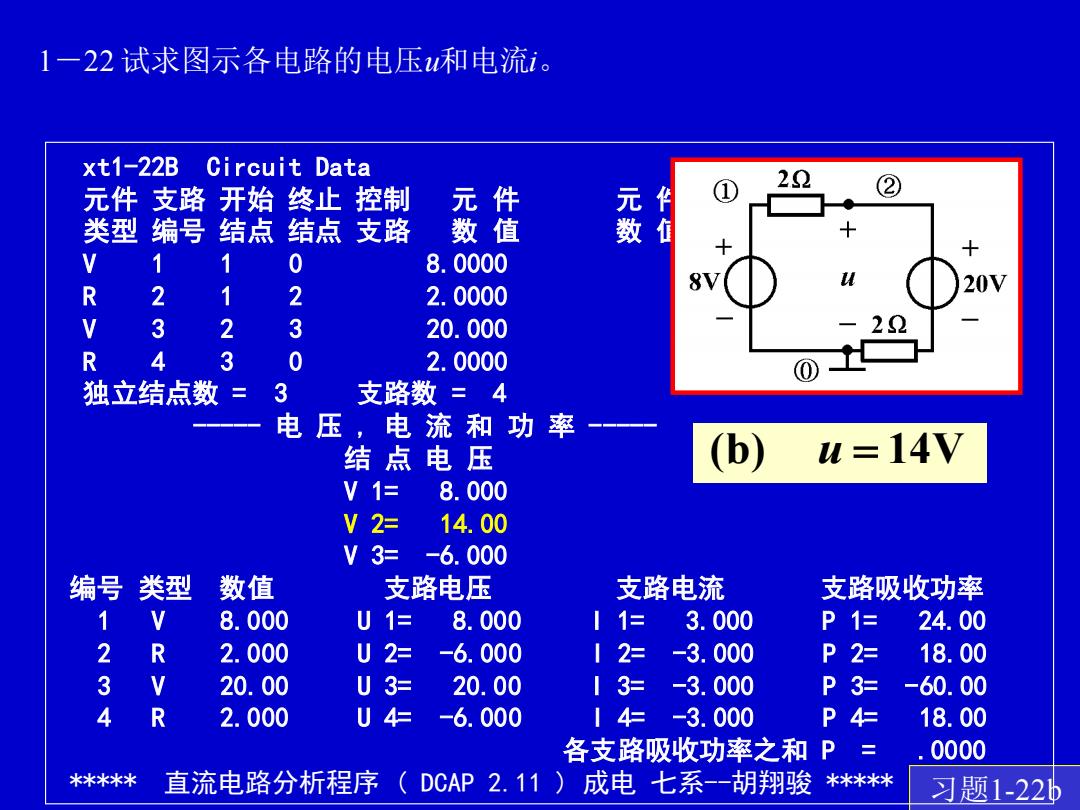

1一22试求图示各电路的电压u和电流i。 xt1-22B Circuit Data 22 元件支路 开始终止控制 元件 类型编号 结点结点 支路 数值 元数 1 1 0 8.0000 R 2 2 2.0000 20V V 3 2 3 20.000 22 R 4 3 0 2.0000 独立结点数 3 支路数=4 电压， 电流和功率 结点电压 (b) u=14V V1= 8.000 V2= 14.00 V3= -6.000 编号 类型 数值 支路电压 支路电流 支路吸收功率 1 8.000 U 1仁 8.000 1= 3.000 P1= 24.00 2 R 2.000 U2= -6.000 12= -3.000 P2= 18.00 3 V 20.00 U 3- 20.00 13= -3.000 P3= -60.00 4 R 2.000 U4= -6.000 14= -3.000 P4= 18.00 各支路吸收功率之和P = 0000 米**米* 直流电路分析程序（DCAP2.11)成电七系--胡翔骏 习题1-22b
习题1-22b xt1-22B Circuit Data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 V 1 1 0 8.0000 R 2 1 2 2.0000 V 3 2 3 20.000 R 4 3 0 2.0000 独立结点数 = 3 支路数 = 4 ----- 电 压 , 电 流 和 功 率 ----- 结 点 电 压 V 1= 8.000 V 2= 14.00 V 3= -6.000 编号 类型 数值 支路电压 支路电流 支路吸收功率 1 V 8.000 U 1= 8.000 I 1= 3.000 P 1= 24.00 2 R 2.000 U 2= -6.000 I 2= -3.000 P 2= 18.00 3 V 20.00 U 3= 20.00 I 3= -3.000 P 3= -60.00 4 R 2.000 U 4= -6.000 I 4= -3.000 P 4= 18.00 各支路吸收功率之和 P = .0000 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 1－22 试求图示各电路的电压u和电流i。 (b) u = 14V

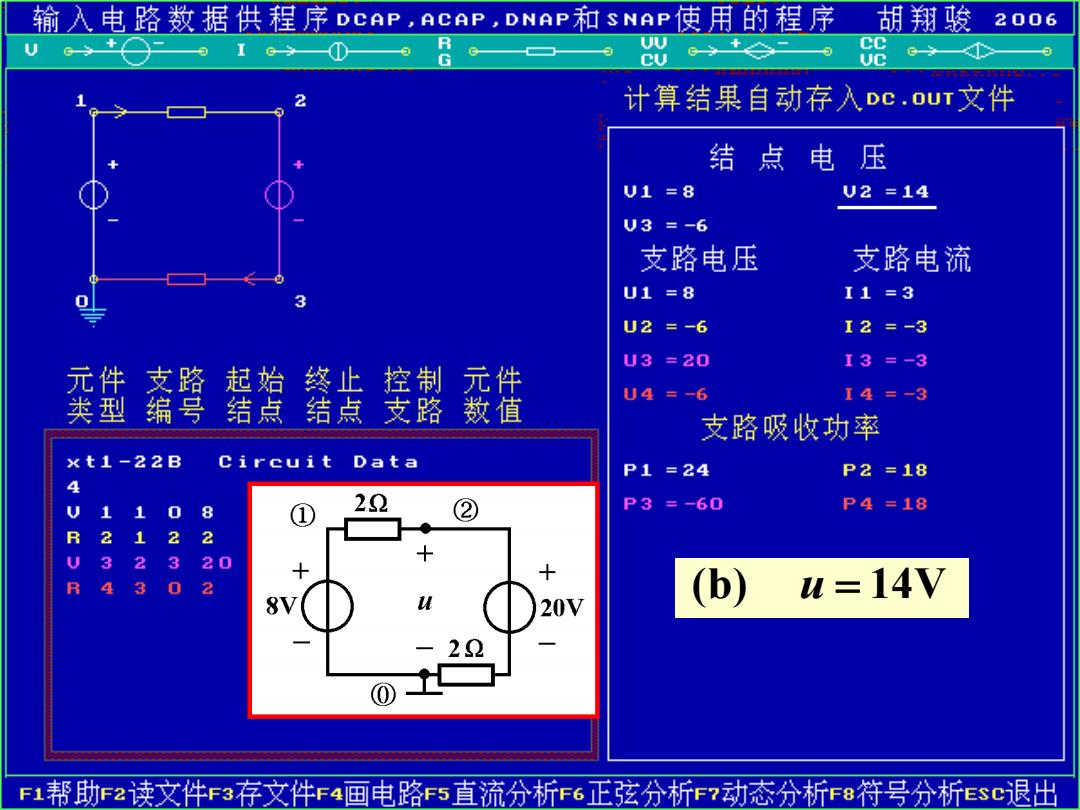

输入电路数据供程序DCAP,AcAP,DNAP和sNAP使用的程序 胡翔骏 2006 U R U CU UC 计算结果自动存入Dc.our文件 结点电压 U1=8 U2=14 U3=-6 支路电压 支路电流 3 U1=8 I1=3 U2=-6 I2=-3 U3=20 I3=-3 元件支路起始终止控制元件 类型编号结点结点支路数值 U4=-6 I4=-3 支路吸收功率 ×t1-22B Circuit Da t a P1=24 P2=18 0 8 22 P3=-60 P4=18 R 2 1 2 2 3 2 3 20 R 4 3 0 2 (b) u=14V 8 20V F1帮助F2读文件F3存文件F4画电路F5直流分析F6正弦分析F?动态分析F8符号分析Esc退出
(b) u = 14V
