在每个单元电路的设计过程中，不仅要注意本单元电路 的合理性，还应考虑各单元之间的相互影响，前后之间 要互相配合，同时注意各部分输入信号和输出信号之间 的关系。另外，模拟电子电路设计中要特别注意阻抗的 匹配。 次目录主目
上一页 下一页 次目录 主目录 ❖ 在每个单元电路的设计过程中，不仅要注意本单元电路 的合理性，还应考虑各单元之间的相互影响，前后之间 要互相配合，同时注意各部分输入信号和输出信号之间 的关系。另外，模拟电子电路设计中要特别注意阻抗的 匹配
三、计算电路参数 为保证单元电路达到功能指标要求，在电路基本形式确 定之后，运用模拟电子技术的理论知识，对各单元电路 的有关元器件参数进行分析计算。例如放大电路，应根 据增益或输出电压、输入电阻、输出电阻、通频带、失 真度和稳定性等指标，计算电源电压、各电阻的阻值和 功率、各电容器的容量及工作电压等参数。 在进行元件参数计算时，应在正确理解电路原理的基础 上，正确运用计算公式，有的可以采用近似计算公式。 对于计算的结果还要善于分析，并进行必要的处理，然 后确定元器件的有关参数。一般来说，元器件的工作电 流、工作电压、功耗和频率等参数，必须满足电路设计 指标的要求；元器件的极限参数应留有足够的富裕量； 电阻、电容的参数，应取与计算值相近的标称值。 一页下一页次目录主目求
上一页 下一页 次目录 主目录 三、 计算电路参数 ❖ 为保证单元电路达到功能指标要求，在电路基本形式确 定之后，运用模拟电子技术的理论知识，对各单元电路 的有关元器件参数进行分析计算。例如放大电路，应根 据增益或输出电压、输入电阻、输出电阻、通频带、失 真度和稳定性等指标，计算电源电压、各电阻的阻值和 功率、各电容器的容量及工作电压等参数。 ❖ 在进行元件参数计算时，应在正确理解电路原理的基础 上，正确运用计算公式，有的可以采用近似计算公式。 对于计算的结果还要善于分析，并进行必要的处理，然 后确定元器件的有关参数。一般来说，元器件的工作电 流、工作电压、功耗和频率等参数，必须满足电路设计 指标的要求；元器件的极限参数应留有足够的富裕量； 电阻、电容的参数，应取与计算值相近的标称值
四、一选择元器件 在电子电路设计过程中，选择好元器件是很重要的一步。 实践证明，电子电路的各种故障，往往以元器件的故障、 损坏的形式表现出来。究其原因，并非都是元器件本身 缺陷所造成的，而是由于元器件选用不当所致。因此， 要多查资料，更多地了解元器件的性能、特点与使用要 点 次目录主目
上一页 下一页 次目录 主目录 四、 选择元器件 ❖ 在电子电路设计过程中，选择好元器件是很重要的一步。 实践证明，电子电路的各种故障，往往以元器件的故障、 损坏的形式表现出来。究其原因，并非都是元器件本身 缺陷所造成的，而是由于元器件选用不当所致。因此， 要多查资料，更多地了解元器件的性能、特点与使用要 点
选择元器件 冬一般来说，选择元器件应考虑两个方面的问题。 1、从具体问题和电路的总体方案出发，确定需要哪些元 器件，每个元器件应具备哪些功能。在计算单元电路的 参数时，应根据电路指标要求、工作环境等，确定所选 元器件参数的额定值，并留有足够的富裕量，使其在低 于额定值的条件下工作。 4U合 上一页下一页次目录主目录
上一页 下一页 次目录 主目录 选择元器件 ❖ 一般来说，选择元器件应考虑两个方面的问题。 1、从具体问题和电路的总体方案出发，确定需要哪些元 器件，每个元器件应具备哪些功能。在计算单元电路的 参数时，应根据电路指标要求、工作环境等，确定所选 元器件参数的额定值，并留有足够的富裕量，使其在低 于额定值的条件下工作

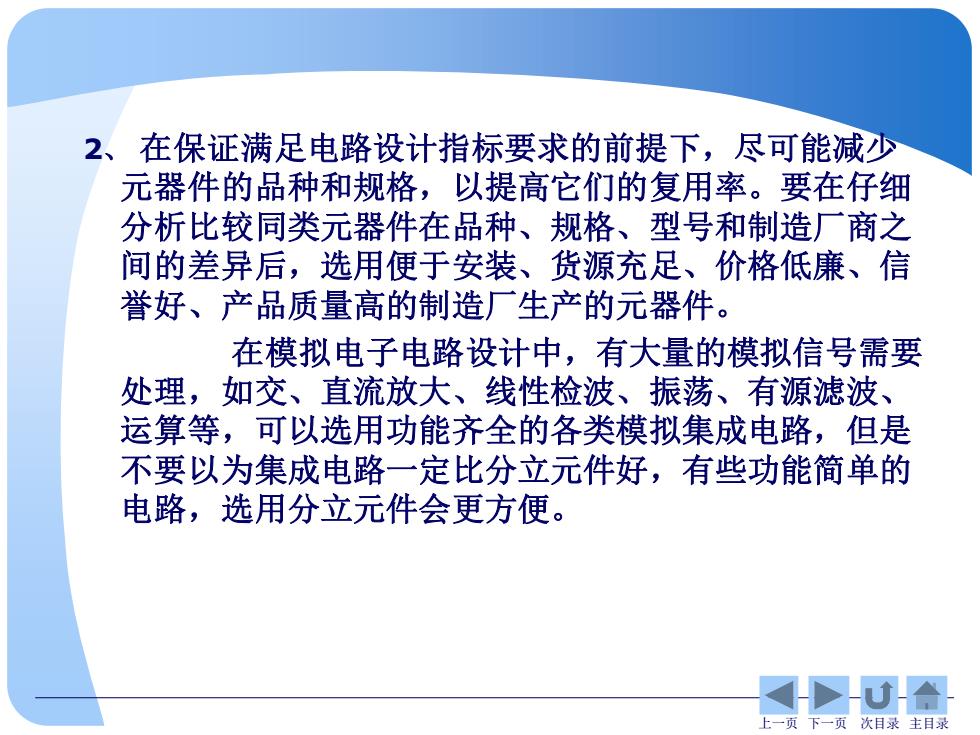

2、 在保证满足电路设计指标要求的前提下，尽可能减少 元器件的品种和规格，以提高它们的复用率。要在仔细 分析比较同类元器件在品种、规格、型号和制造厂商之 间的差异后，选用便于安装、货源充足、价格低廉、信 誉好、产品质量高的制造厂生产的元器件。 在模拟电子电路设计中，有大量的模拟信号需要 处理，如交、直流放大、线性检波、振荡、有源滤波、 运算等，可以选用功能齐全的各类模拟集成电路，但是 不要以为集成电路一定比分立元件好，有些功能简单的 电路，选用分立元件会更方便。 次目录主目
上一页 下一页 次目录 主目录 2、 在保证满足电路设计指标要求的前提下，尽可能减少 元器件的品种和规格，以提高它们的复用率。要在仔细 分析比较同类元器件在品种、规格、型号和制造厂商之 间的差异后，选用便于安装、货源充足、价格低廉、信 誉好、产品质量高的制造厂生产的元器件。 在模拟电子电路设计中，有大量的模拟信号需要 处理，如交、直流放大、线性检波、振荡、有源滤波、 运算等，可以选用功能齐全的各类模拟集成电路，但是 不要以为集成电路一定比分立元件好，有些功能简单的 电路，选用分立元件会更方便
