山东理工大学：《画法几何与工程制图》课程PPT教学课件（十一五教材Ⅰ）第2章 几何元素的投影_第2章 几何元素的投影（四）相对位置

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本用王大家 2.4几何元素间的相对位置 2.4.1平行问题 两平面平行 Q Q 若一平面上的相交两直线，对应地平行于另一平 面上的相交两直线，则这两个平面相互平行

6 2.4 几何元素间的相对位置 2.4.1 平行问题 若一平面上的相交两直线，对应地平行于另一平 面上的相交两直线，则这两个平面相互平行。 两平面平行 PH PV PX QH QV QX

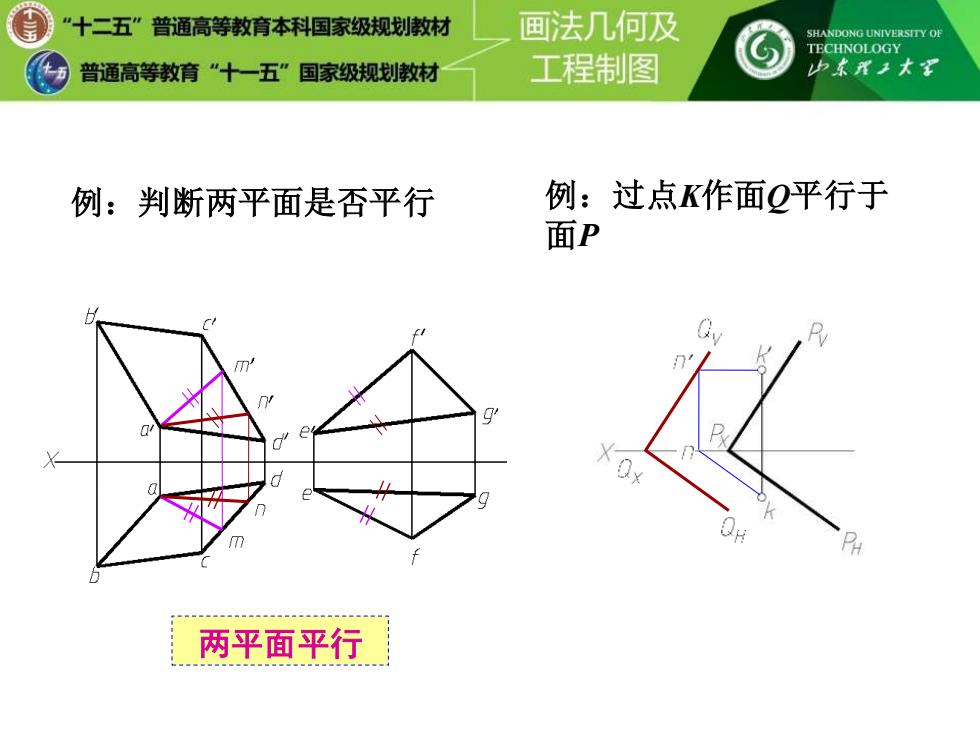

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 p东理王大军 例：判断两平面是否平行 例：过点K作面Q平行于 面P m 两平面平行

例：判断两平面是否平行 例：过点K作面Q平行于 面P 两平面平行

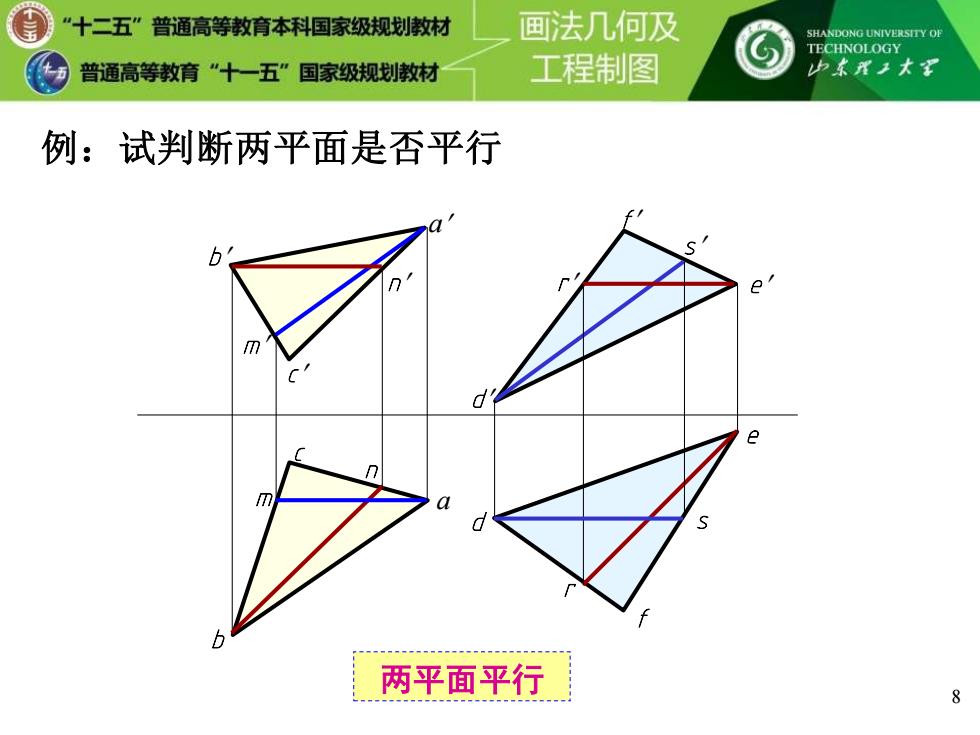

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 P本X1大军 例：试判断两平面是否平行 n 两平面平行

8 f e d e d f c a a c b b m n m n r r s s 两平面平行 例：试判断两平面是否平行

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山理工大军 例：过点K作一平面平行于由AB、CD两直线确定平面。 S 9

9 e m n m n f e f s r s r d d c a a c b b k k 例:过点K作一平面平行于由AB、CD两直线确定平面
