PMMA/SAN共混物的透射电 机械共混法HIPS的透射电镜 镜照片（黑色为SAN) 照片（黑色为PB橡胶相）
6 PMMA/SAN共混物的透射电 镜照片(黑色为SAN) 机械共混法HIPS的透射电镜 照片(黑色为PB橡胶相)

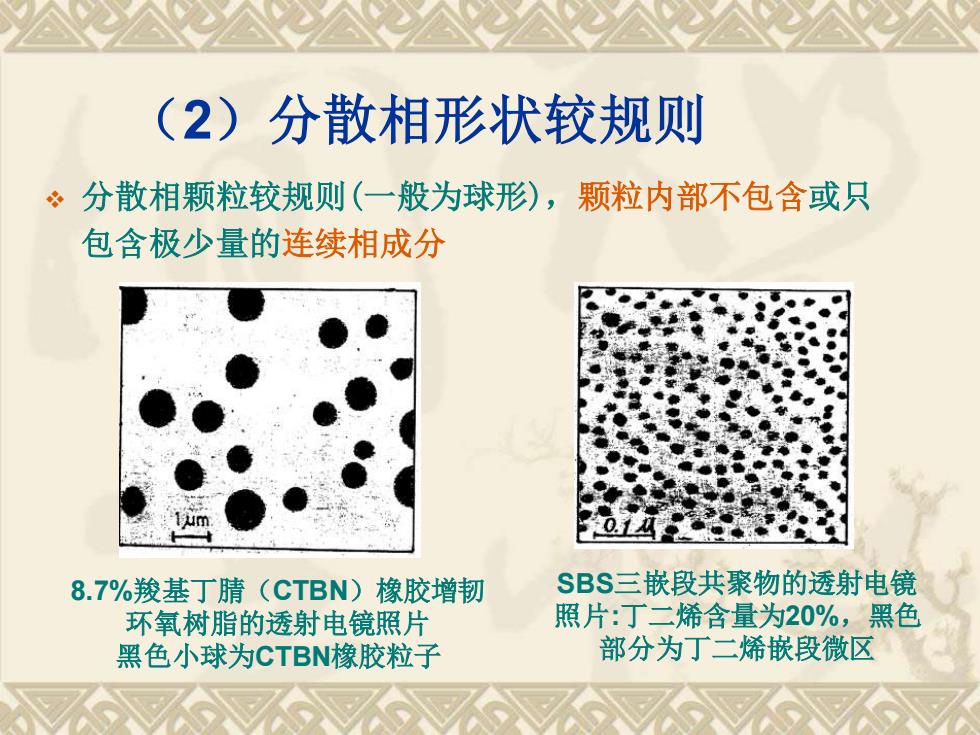

(2)分散相形状较规则 分散相颗粒较规则（一般为球形），颗粒内部不包含或只 包含极少量的连续相成分 8.7%羧基丁腈(CTBN)橡胶增韧 SBS三嵌段共聚物的透射电镜 环氧树脂的透射电镜照片 照片：丁二烯含量为20%，黑色 黑色小球为CTBN橡胶粒子 部分为丁二烯嵌段微区
（2）分散相形状较规则 ❖ 分散相颗粒较规则(一般为球形)，颗粒内部不包含或只 包含极少量的连续相成分 8.7%羧基丁腈（CTBN）橡胶增韧 环氧树脂的透射电镜照片 黑色小球为CTBN橡胶粒子 SBS三嵌段共聚物的透射电镜 照片:丁二烯含量为20%，黑色 部分为丁二烯嵌段微区
(3)分散相为胞状结构或香肠状结构 ÷分散相内又含有连续相成 分，在分散相粒子内部， 分散相成分构成连续相， 而包含在其中的连续相成 分形成的细小包容物又构 成分散相，形成所谓的 “包藏”结构。 形态类似“细胞”或香肠 含6%聚丁二烯接枝共聚HIPS。接枝共聚物、PNs大都具 薄膜的结构 有这种类型的形态结构
8 (3) 分散相为胞状结构或香肠状结构 ❖ 分散相内又含有连续相成 分，在分散相粒子内部， 分散相成分构成连续相， 而包含在其中的连续相成 分形成的细小包容物又构 成分散相 ， 形成所谓的 “包藏”结构。 ❖ 形态类似“细胞”或香肠 ❖ 接枝共聚物、 IPNs大都具 有这种类型的形态结构 含6%聚丁二烯接枝共聚HIPS 薄膜的结构
2.相互贯穿的两相连续结构 。共混物中两种组分均构成连续相 两相连续结构的杨氏模量与组成 的关系可用Davies方程表示 E/5=p1E5+p2E215 式中p1、P2为两种组分的体积分 数，E、E1、E2分别为共混物和两 种组分的杨氏模量。 PNs中连续性较大的相，对性能 0.54m 的影响较大。 两组分的相容性越大、交联度越 大，则PNs两相结构的相畴越小
9 2. 相互贯穿的两相连续结构 ❖ 共混物中两种组分均构成连续相 ❖ 两相连续结构的杨氏模量与组成 的关系可用Davies方程表示 E1/5= φ1 E1 1/5+ φ2 E2 1/5 式中 φ1、φ2为两种组分的体积分 数，E、E1、E2分别为共混物和两 种组分的杨氏模量。 ❖ IPNs中连续性较大的相，对性能 的影响较大。 ❖ 两组分的相容性越大、交联度越 大，则IPNs两相结构的相畴越小
3.两相交错或互锁结构 这类形态结构有时也称为两相 共连续结构，包括层状结构和 互锁结构。 这种结构中没有一相形成贯穿 整个试样的连续相，而且两相 相互交错形成层状排列，难以 区分连续相和分散相。 嵌段共聚物产生旋节相分离以 及当两嵌段组分含量相接近时 丁二烯含量为60%的SBS三嵌段共 聚物的形态结构。黑色部分为丁二 常常形成这种结构。 烯相，白色部分为苯乙烯相
10 3. 两相交错或互锁结构 ❖ 这类形态结构有时也称为两相 共连续结构，包括层状结构和 互锁结构。 ❖ 这种结构中没有一相形成贯穿 整个试样的连续相，而且两相 相互交错形成层状排列，难以 区分连续相和分散相。 ❖ 嵌段共聚物产生旋节相分离以 及当两嵌段组分含量相接近时 常常形成这种结构。 丁二烯含量为60%的SBS三嵌段共 聚物的形态结构。黑色部分为丁二 烯相，白色部分为苯乙烯相
