2.5虚信道和虚网络 虚信道举例(cont'd) 。若源地址大于日标地址， C03 。可从任何一个信道开始： Ch2 ● 但一旦使用一个高（低）信道， CB 那以后也要使用同一信道 。若源地址小于目标地址， ●首先使用高信道，经过节点P3 P3 后，高虚信道切换为低虚信道 ·图示为相应的信道依赖图 。以信道为节点 。边为信道之间的切换关系 Cho Chl
2.5虚信道和虚网络 虚信道举例（cont'd） ⚫ 若源地址大于目标地址， ⚫ 可从任何一个信道开始； ⚫ 但一旦使用一个高（低）信道， 那以后也要使用同一信道 ⚫ 若源地址小于目标地址， ⚫ 首先使用高信道，经过节点P3 后，高虚信道切换为低虚信道 ⚫ 图示为相应的信道依赖图 ⚫ 以信道为节点 ⚫ 边为信道之间的切换关系 P3
2.5虚信道和虚网络 虚网络举例 在上述虚信道方法中，给定的环被分成 两个虚环：Vr和Vr2 每个环中都有一个回路。 vrl vrl Ch2 Ch3 Ch2 Ch3 C13 C12 3 vr0 C10 Ch0 Chl Ch0 Chl 两个虚环： 虚环形成的回路。 Vr1:高信道形成的虚环 图中，节点内的边表示 Vr0: 低信道形成的虚环 回路中信道的切换关系

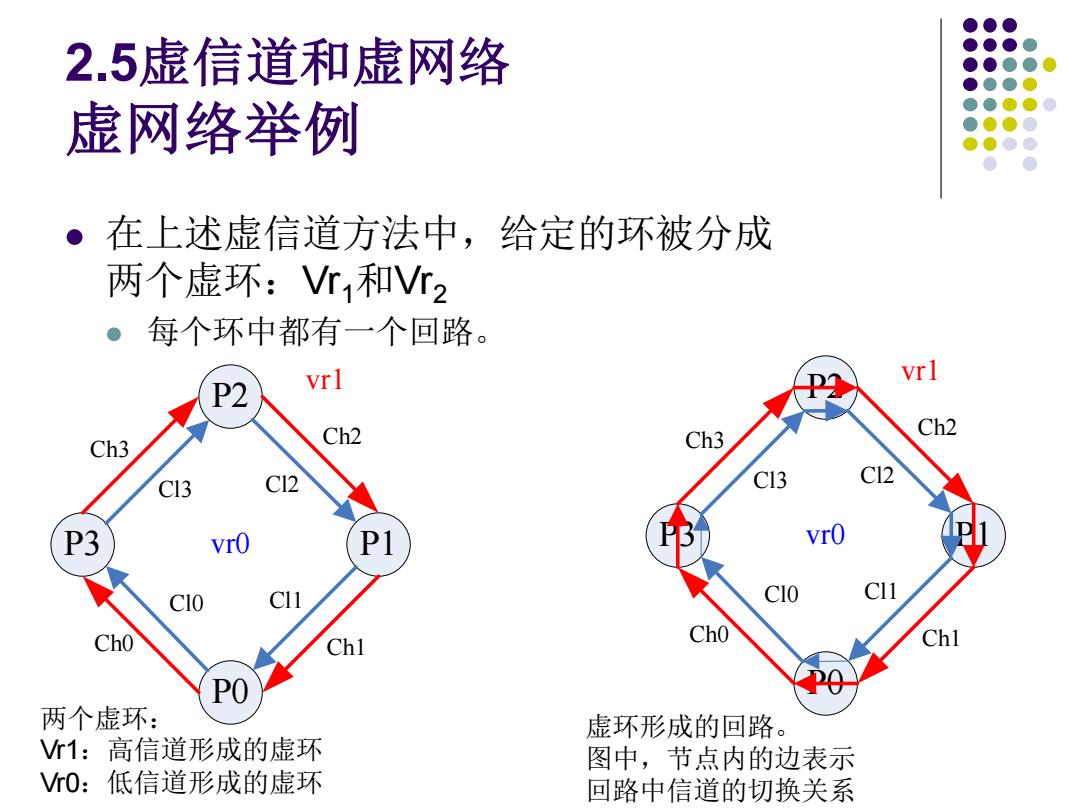

2.5虚信道和虚网络 虚网络举例 ⚫ 在上述虚信道方法中，给定的环被分成 两个虚环：Vr1和Vr2 ⚫ 每个环中都有一个回路。 P2 P0 P3 P1 Ch2 Ch0 Ch1 Ch3 Cl3 Cl2 Cl0 Cl1 vr1 vr0 P2 P0 P3 P1 Ch2 Ch0 Ch1 Ch3 Cl3 Cl2 Cl0 Cl1 vr1 vr0 两个虚环： Vr1：高信道形成的虚环 Vr0：低信道形成的虚环 虚环形成的回路。 图中，节点内的边表示 回路中信道的切换关系
2.5虚信道和虚网络 虚网络举例（cont'd) ●要避免虚网络内部的回路，可以 ●在vr1中禁止从Cho切换到Ch3,和 0 在vro中禁止从Co切换到C13 vr1 Ch3 Ch2 C13 C12 P3中， ChO到Ch3的切换被禁止； P3 vr0 CO到C3的切换也被禁止 C10 Cho Chl

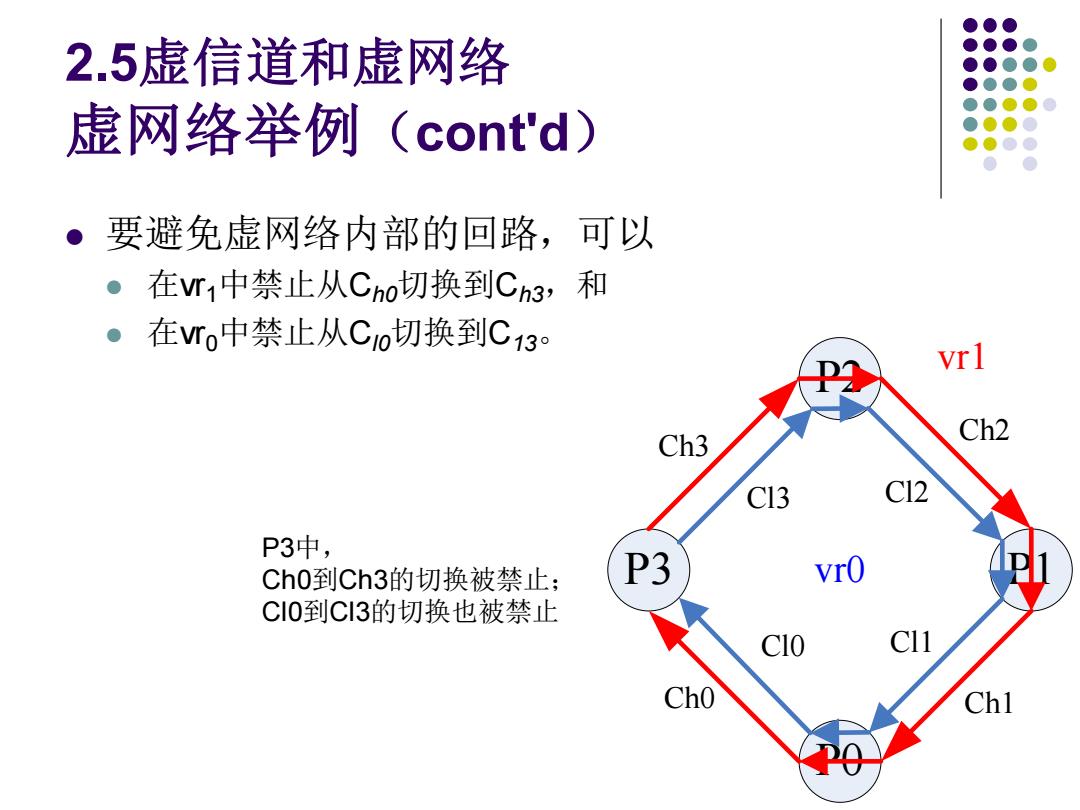

2.5虚信道和虚网络 虚网络举例（cont'd） ⚫ 要避免虚网络内部的回路，可以 ⚫ 在vr1中禁止从Ch0切换到Ch3，和 ⚫ 在vr0中禁止从Cl0切换到C13。 P2 P0 P3 P1 Ch2 Ch0 Ch1 Ch3 Cl3 Cl2 Cl0 Cl1 vr1 vr0 P3中， Ch0到Ch3的切换被禁止； Cl0到Cl3的切换也被禁止
2.5虚信道和虚网络 虚网络举例（cont'd) 可在任一步进行从r1到r0的虚网络切换（如图） 例如 若源地址大于目标地址，如 从P2到Po的路由可以从Ch2开始，并在P1切换至C1 从P3到P的路由中，可在P2或P进行切换 ● 也可以不切换 但若目标地址大于源地址，则必须在节点P3切换 vrl 因为 Ch3 Ch2 1. 在单向环中，若目标地址大于源地址， 则必然要经过P3路由 CI3 C12 2. 两个虚环都不允许在P3进行从Cho到Ch3 和Co到C3的切换。 所以在P3只能进行Cho到C3的切换 C10 图中， Ch0 Chl 每个节点都可以进行 Vr1到vr0的虚网络切换

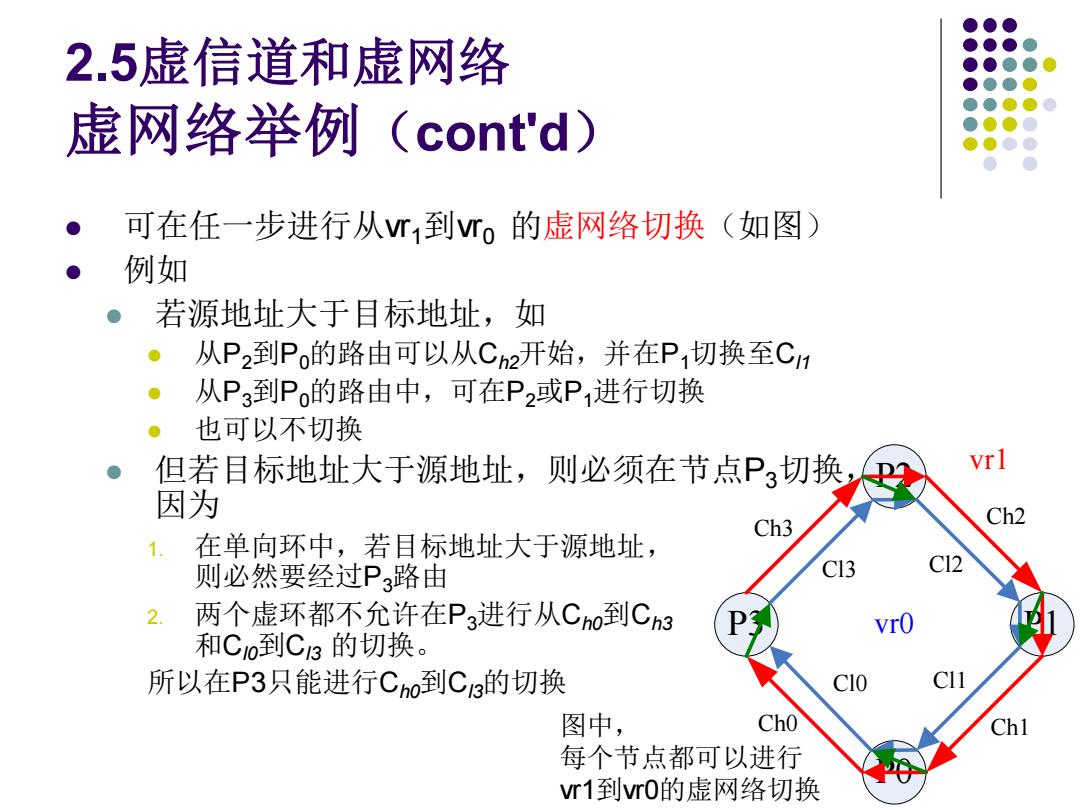

2.5虚信道和虚网络 虚网络举例（cont'd） ⚫ 可在任一步进行从vr1到vr0 的虚网络切换（如图） ⚫ 例如 ⚫ 若源地址大于目标地址，如 ⚫ 从P2到P0的路由可以从Ch2开始，并在P1切换至Cl1 ⚫ 从P3到P0的路由中，可在P2或P1进行切换 ⚫ 也可以不切换 ⚫ 但若目标地址大于源地址，则必须在节点P3切换， 因为 1. 在单向环中，若目标地址大于源地址， 则必然要经过P3路由 2. 两个虚环都不允许在P3进行从Ch0到Ch3 和Cl0到Cl3 的切换。 所以在P3只能进行Ch0到Cl3的切换 P2 P0 P3 P1 Ch2 Ch0 Ch1 Ch3 Cl3 Cl2 Cl0 Cl1 vr1 vr0 图中， 每个节点都可以进行 vr1到vr0的虚网络切换
2.5虚信道和虚网络 虚网络举例(cont'd) ●基于虚网络的路由过程比基于虚信道的路由有 更强的适应能力。在上例中， ●虚信道路由仅在P3进行高虚信道到低虚信道的切换 虚网络路由允许在任一点进行虚网络切换 ·为了保证从r1到Vro的切换生成一个合法的路 由路径， 。若C是vro中的切换信道，则i必须不能小于剩余的 路由跳跃数

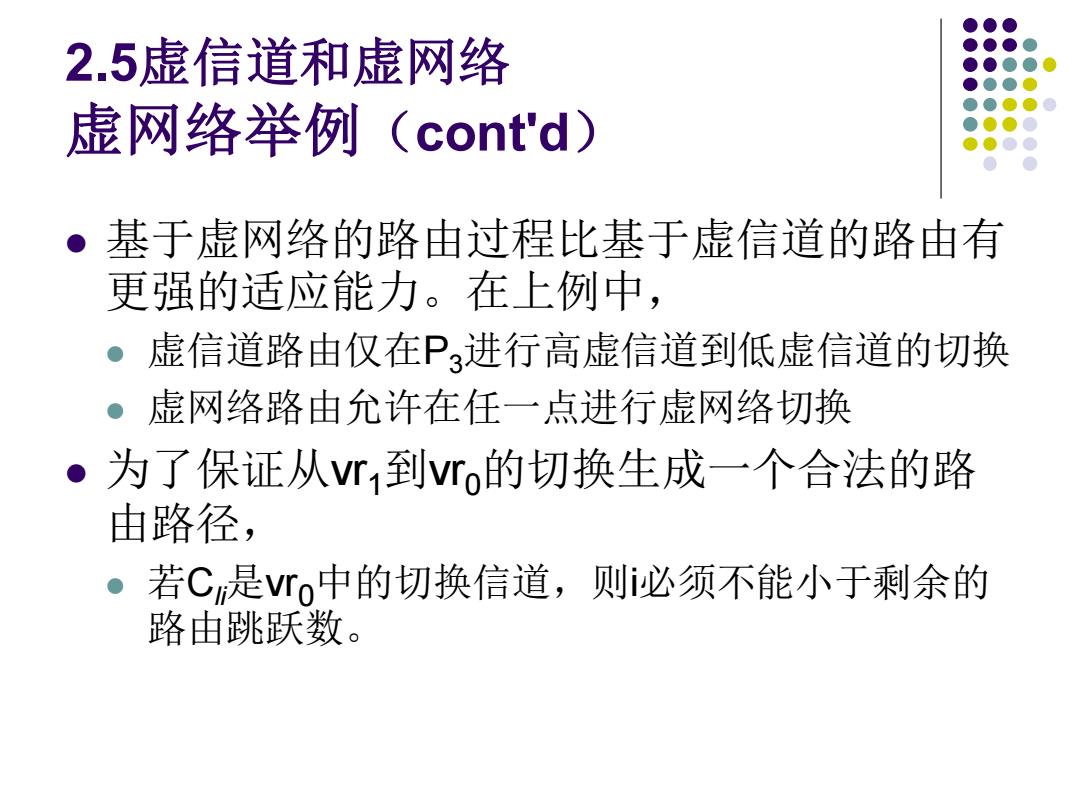

2.5虚信道和虚网络 虚网络举例（cont'd） ⚫ 基于虚网络的路由过程比基于虚信道的路由有 更强的适应能力。在上例中， ⚫ 虚信道路由仅在P3进行高虚信道到低虚信道的切换 ⚫ 虚网络路由允许在任一点进行虚网络切换 ⚫ 为了保证从vr1到vr0的切换生成一个合法的路 由路径， ⚫ 若Cli是vr0中的切换信道，则i必须不能小于剩余的 路由跳跃数
