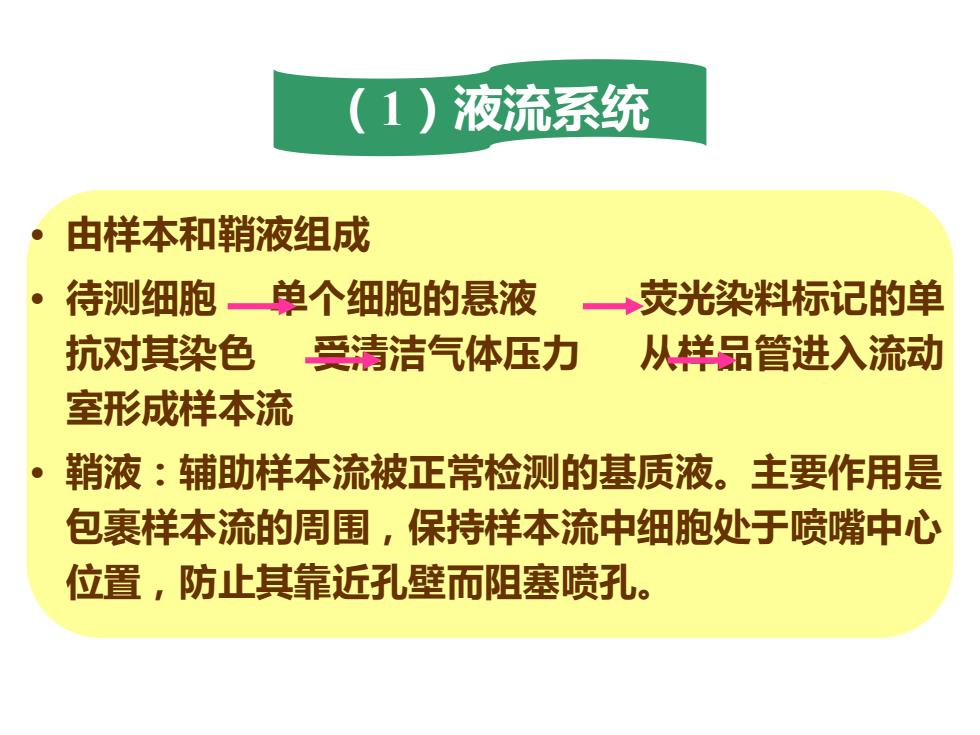

• 由样本和鞘液组成 • 待测细胞 单个细胞的悬液 荧光染料标记的单 抗对其染色 受清洁气体压力 从样品管进入流动 室形成样本流 • 鞘液：辅助样本流被正常检测的基质液。主要作用是 包裹样本流的周围，保持样本流中细胞处于喷嘴中心 位置，防止其靠近孔壁而阻塞喷孔。 （1）液流系统
• 由样本和鞘液组成 • 待测细胞 单个细胞的悬液 荧光染料标记的单 抗对其染色 受清洁气体压力 从样品管进入流动 室形成样本流 • 鞘液：辅助样本流被正常检测的基质液。主要作用是 包裹样本流的周围，保持样本流中细胞处于喷嘴中心 位置，防止其靠近孔壁而阻塞喷孔。 （1）液流系统

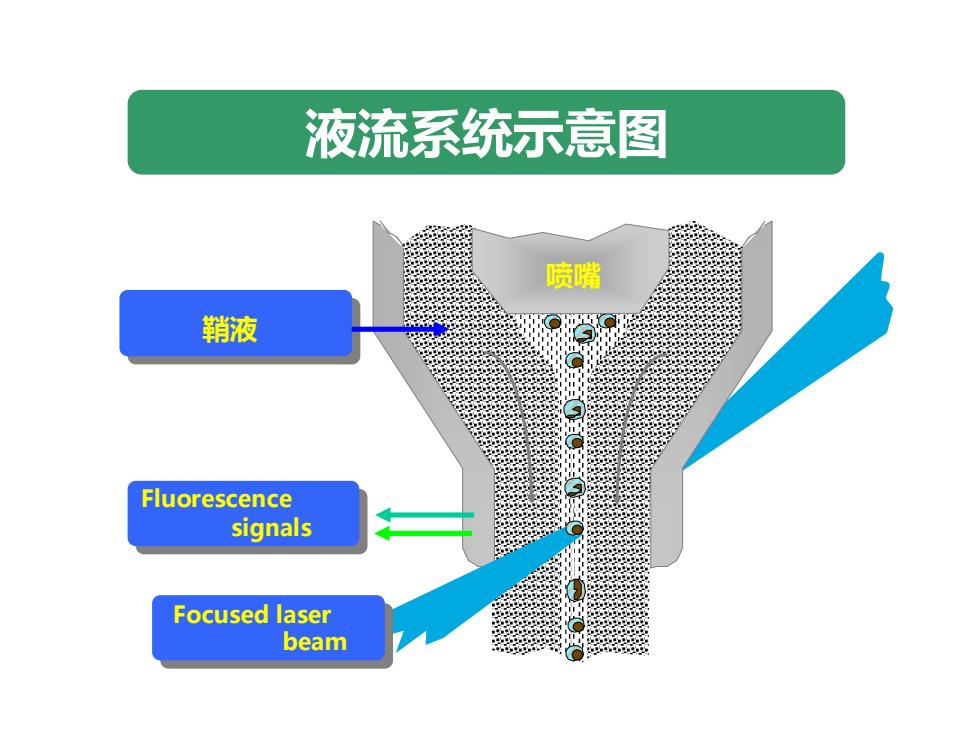

喷嘴 Fluorescence signals Focused laser beam 鞘液 液流系统示意图
喷嘴 Fluorescence signals Focused laser beam 鞘液 液流系统示意图

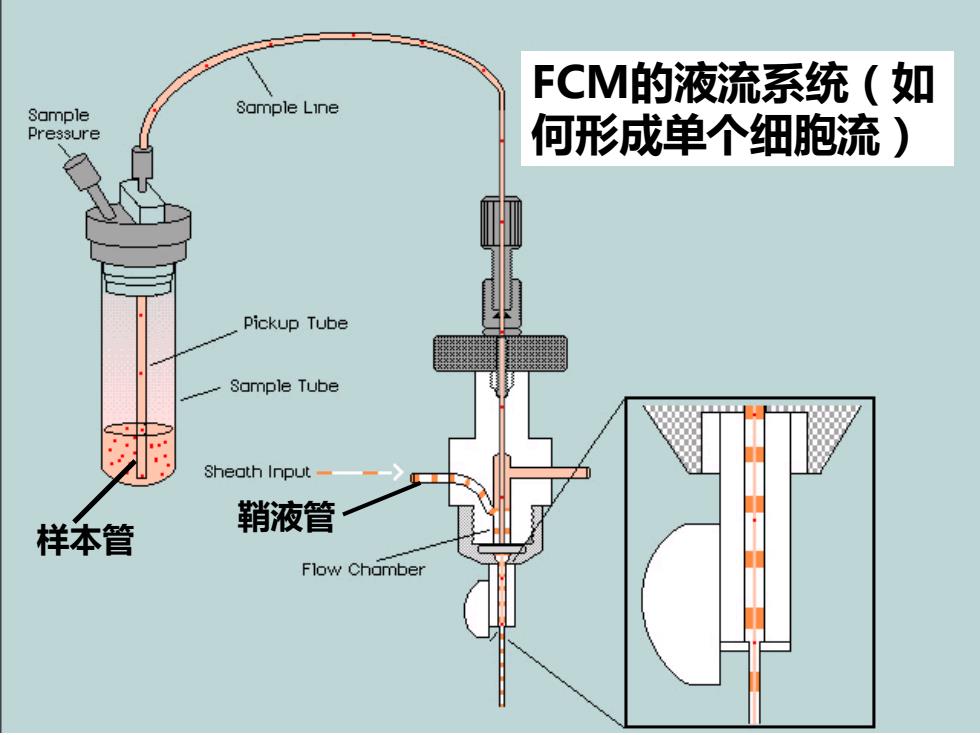

FCM的液流系统（如 何形成单个细胞流） 样本管 鞘液管
FCM的液流系统（如 何形成单个细胞流） 样本管 鞘液管

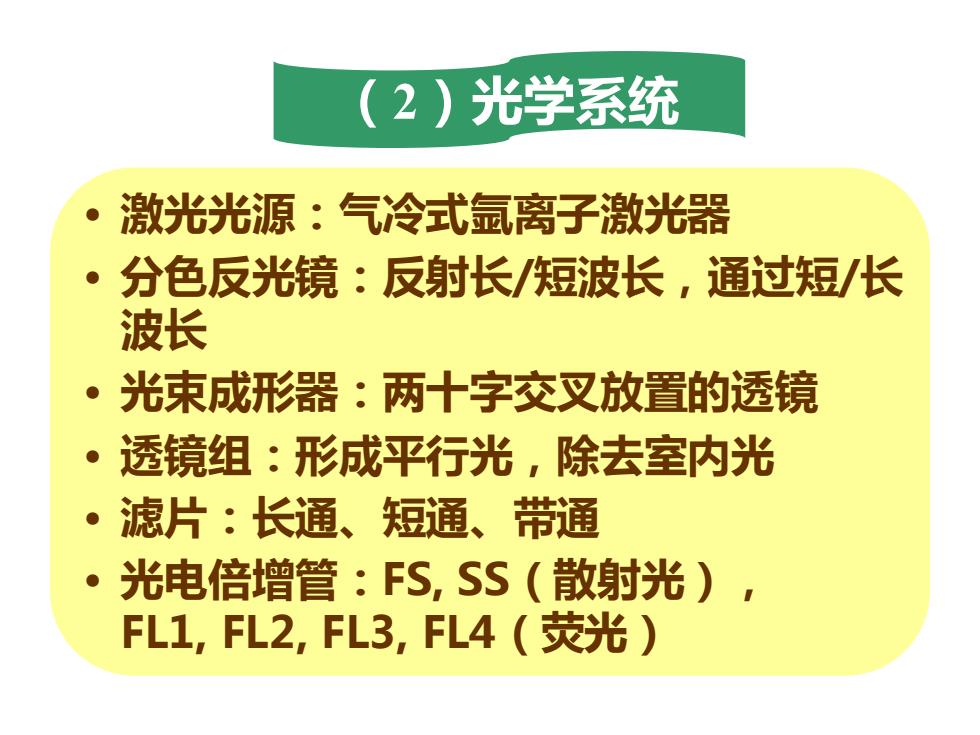

• 激光光源：气冷式氩离子激光器 • 分色反光镜：反射长/短波长，通过短/长 波长 • 光束成形器：两十字交叉放置的透镜 • 透镜组：形成平行光，除去室内光 • 滤片：长通、短通、带通 • 光电倍增管：FS, SS（散射光）， FL1, FL2, FL3, FL4（荧光） （2）光学系统
• 激光光源：气冷式氩离子激光器 • 分色反光镜：反射长/短波长，通过短/长 波长 • 光束成形器：两十字交叉放置的透镜 • 透镜组：形成平行光，除去室内光 • 滤片：长通、短通、带通 • 光电倍增管：FS, SS（散射光）， FL1, FL2, FL3, FL4（荧光） （2）光学系统

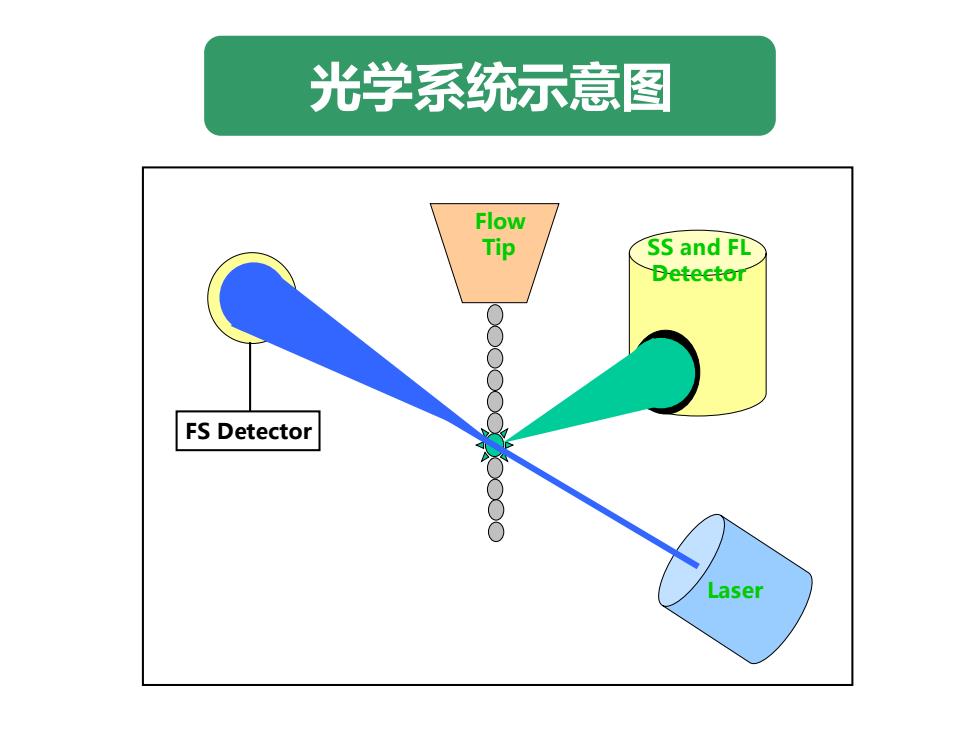

Flow Tip Laser SS and FL Detector FS Detector 光学系统示意图
Flow Tip Laser SS and FL Detector FS Detector 光学系统示意图
