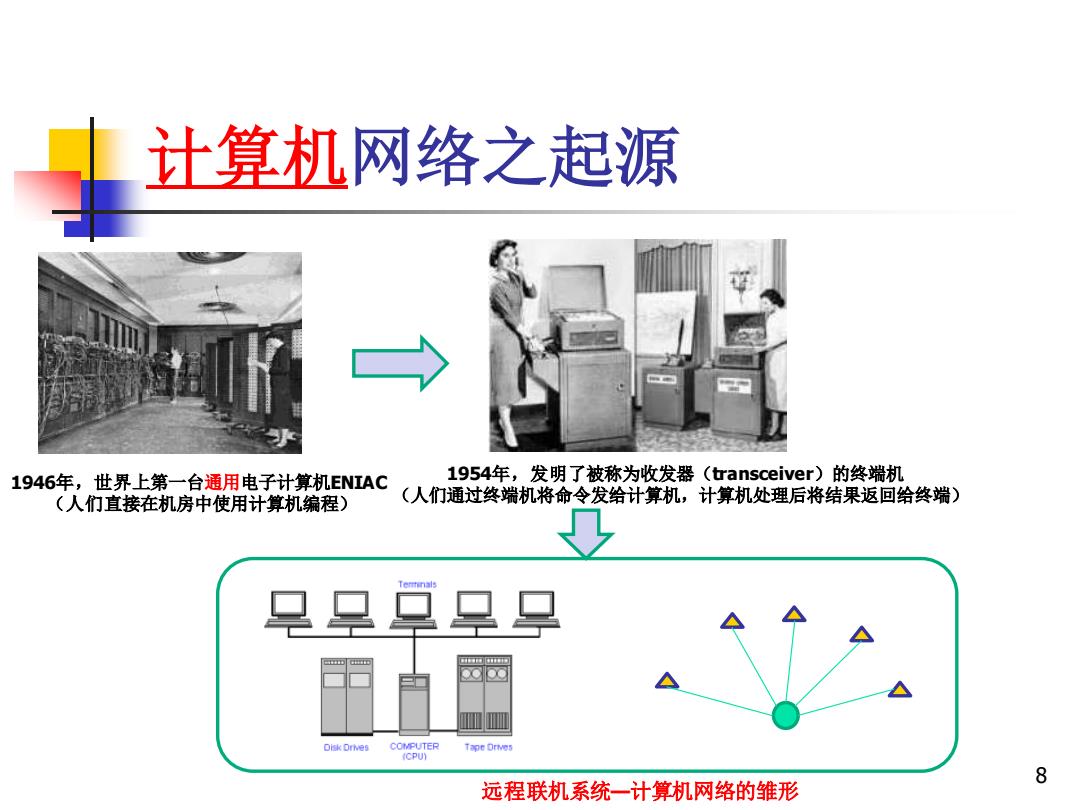

计算机网络之起源 1946年，世界上第一台通用电子计算机ENIAC 1954年，发明了被称为收发器(ansceiver)的终端机 (人们直接在机房中使用计算机编程) (人们通过终端机将命令发给计算机，计算机处理后将结果返回给终端) 40H060 Disk Drives COMPUTER Tape Drives (CPU) 8 远程联机系统一计算机网络的雏形
计算机网络之起源 8 1946年，世界上第一台通用电子计算机ENIAC （人们直接在机房中使用计算机编程） 1954年，发明了被称为收发器（transceiver）的终端机 （人们通过终端机将命令发给计算机，计算机处理后将结果返回给终端） 远程联机系统—计算机网络的雏形
计算机网络之构建（1) 复用 小明的计算机 打印机 打印机 打印机 直接连接 (电三楼305) 交换机 (电三楼305) 小明实验室的计算机 小明实验室的计算机 、(电三楼803) 、(电三楼803)- 直接连接成本太高， 交换网 而且线路利用率低！ 交换机：实现线路复用一四“ 为两个非直接相连的设备提供数据转发 9
计算机网络之构建（1） 9 小明的计算机 打印机 直接连接 直接连接成本太高， 而且线路利用率低！ 小明实验室的计算机 （电三楼803） 打印机 （电三楼305） 交换网 复 用 小明实验室的计算机 （电三楼803） 打印机 （电三楼305） 交 换 机 交换机：实现线路复用， 为两个非直接相连的设备提供数据转发

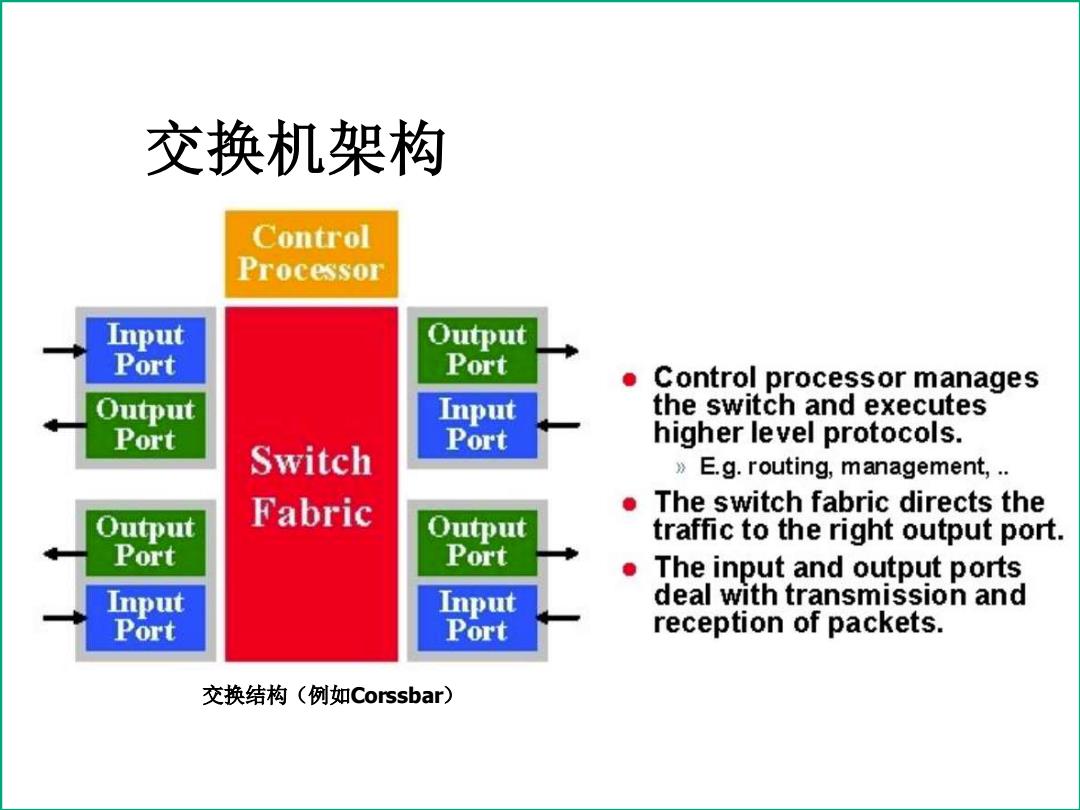

交换机架构 Control Processor Input Port Port Control processor manages Input the switch and executes Port higher level protocols. Switch Port >E.g.routing,management,.. The switch fabric directs the Output Fabric Output traffic to the right output port. Port Port The input and output ports Input deal with transmission and Port Port reception of packets. 交换结构（例如Corssbar)
交换结构（例如Corssbar） 交换机架构

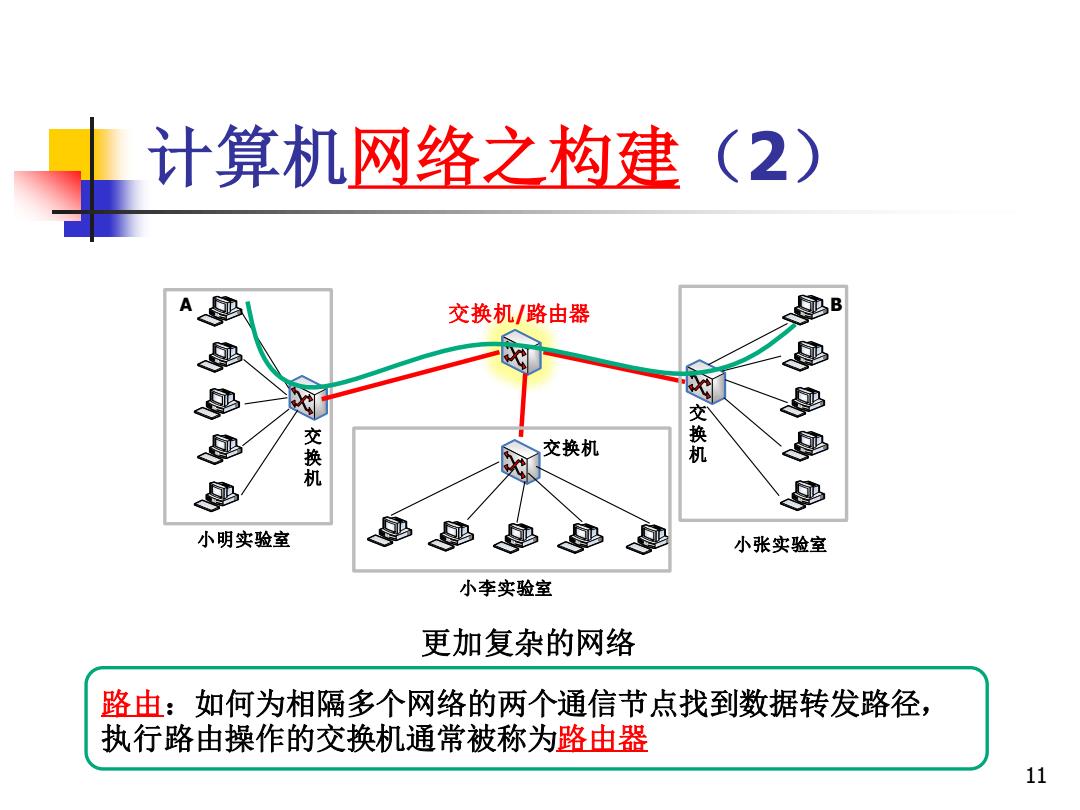

计算机网络之构建（2) 2 交换机/路由器 交换机 交换机 交换机 小明实验室 小张实验室 小李实验室 更加复杂的网络 路由：如何为相隔多个网络的两个通信节点找到数据转发路径， 执行路由操作的交换机通常被称为路由器 11
计算机网络之构建（2） 11 小明实验室 交 换 机 小李实验室 小张实验室 更加复杂的网络 交 换 机 交换机/路由器 交换机 路由：如何为相隔多个网络的两个通信节点找到数据转发路径， 执行路由操作的交换机通常被称为路由器 A B
路由过程(Routing Process) i11 Local 12 RIB Local OSPF RIB RIB Router 6 Router RIB Router RIB 113 Router 5 Router.1 22 23 RP1 RP2 i42 OSPF Local Local RIB RIB RIB Local OSPF RIB RIB Router RIB Router RIB Router RIB Router 2 Router 4 Router 3 Router:路由器 OSPF/BGP:路由协议RIB:路由信息表 Interactions of routing processes in the example network.Each routing process is depicted by the RIB that stores its routes.Dashed lines indicate the import,export,and redistribution of routes. Interfaces are marked with identifiers and the solid lines between interfaces are the physical links. 12
12 Router：路由器 OSPF/BGP：路由协议 RIB：路由信息表 Interactions of routing processes in the example network. Each routing process is depicted by the RIB that stores its routes. Dashed lines indicate the import, export, and redistribution of routes. Interfaces are marked with identifiers and the solid lines between interfaces are the physical links. 路由过程（Routing Process）
