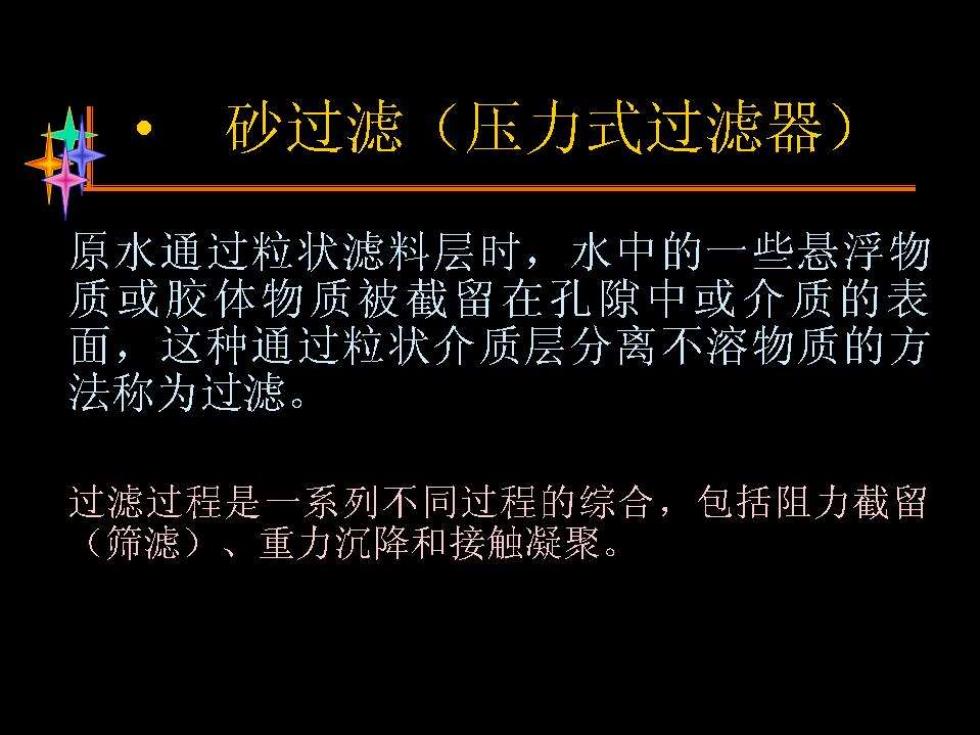

砂过滤 (压力式过滤器) 原水通过粒状滤料层时，水中的一些悬浮物 质或胶体物质被截留在孔隙中或介质的表 面，这种通过粒状介质层分离不溶物质的方 法称为过滤。 过滤过程是一系列不同过程的综合，包括阻力截留 (筛滤)、重力沉降和接触凝聚

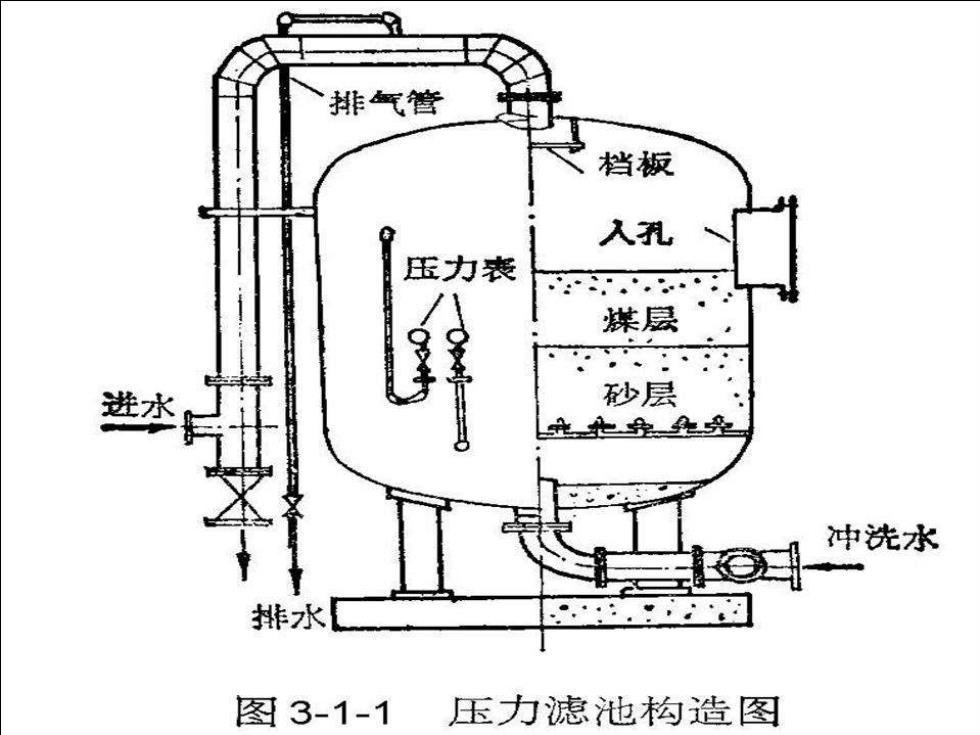

排气管 档板 入孔 玉力丧 煤层 进水 砂层 北盘是 冲洗水 排水 ☒3-1-1 压力滤池构造图

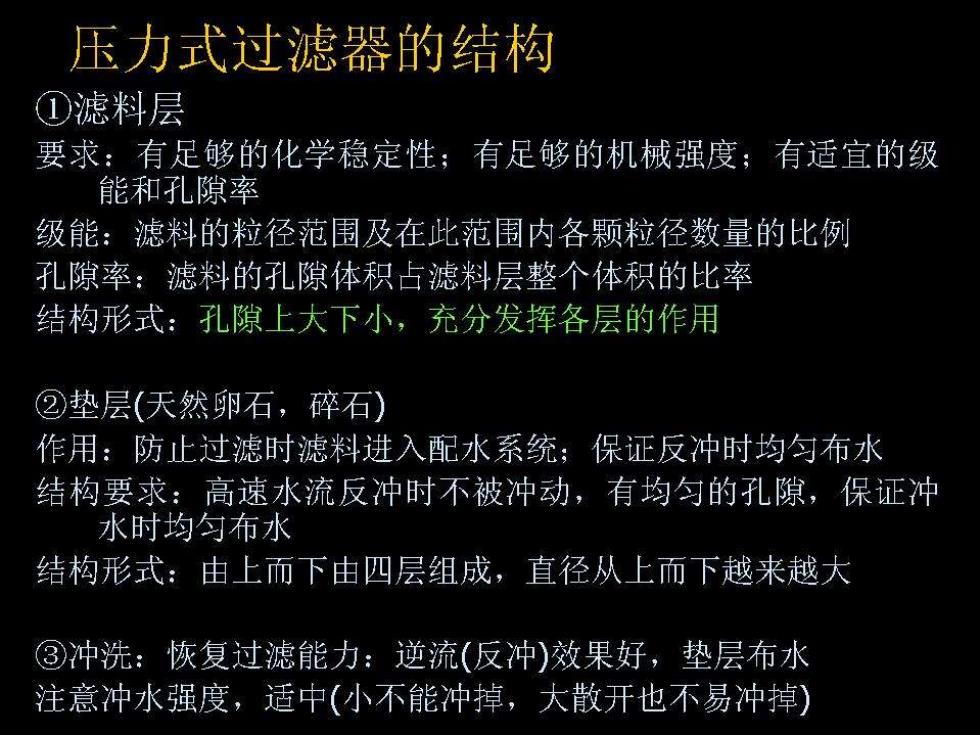

压力式过滤器的结构 ①滤料层 要求：有足够的化学稳定性：有足够的机械强度；有适宜的级 能和孔隙率 级能：滤料的粒径范围及在此范围内各颗粒径数量的比例 孔隙率：滤料的孔隙体积占滤料层整个体积的比率 结构形式：孔隙上大下小，充分发挥各层的作用 ②垫层（天然卵石，碎石） 作用：防止过滤时滤料进入配水系统；保证反冲时均匀布水 结构要求：高速水流反冲时不被冲动，有均匀的孔隙，保证冲 水时均匀布水 结构形式：由上而下由四层组成，直径从上而下越来越大 ③冲洗：恢复过滤能力：逆流（反冲）效果好，垫层布水 注意冲水强度，适中（小不能冲掉，大散开也不易冲掉）
(2) 砂滤棒过滤器 原理：待处理水在外压的作用下通过砂滤棒的 微小空隙时，水中存在的少量有机物及微生物 被微孔截留砂滤棒的表面，滤过的水可达到基 本无菌。 结构：细微颗粒的硅藻土等可燃物质成型之后在高温 下烧结而成
出水 2 一进水 一进 图3-13砂滤棒过滤器 a)101型 b)106型 1-放气阀2-原水进口3排污阀4净水出口 1-净水出口2-上盖3-隔板4-原水进口 5-下盖6-隔板7-砂棒8-拉杆9器身10-上盖 5.砂棒6排污口7.器身
