第8章建筑内部热水供应系统概述总目录8.1热水供应系统的分类和组成及供水方式本章目录8.1.1热水供应系统的分类和组成2.热水供水系统（第二循环系统组成：热水配水管网和回水管网组成工作过程：被加热到一定温度的热水，从水加热器中出来经配水管网送至各个热水配水点，而水加热中的冷水由屋顶的水箱或给水管网补给。为了保证用水点的水温，在立管和水平干管甚至支管处设置回水管，使部分热水经过循环水泵流回水加热器再加热

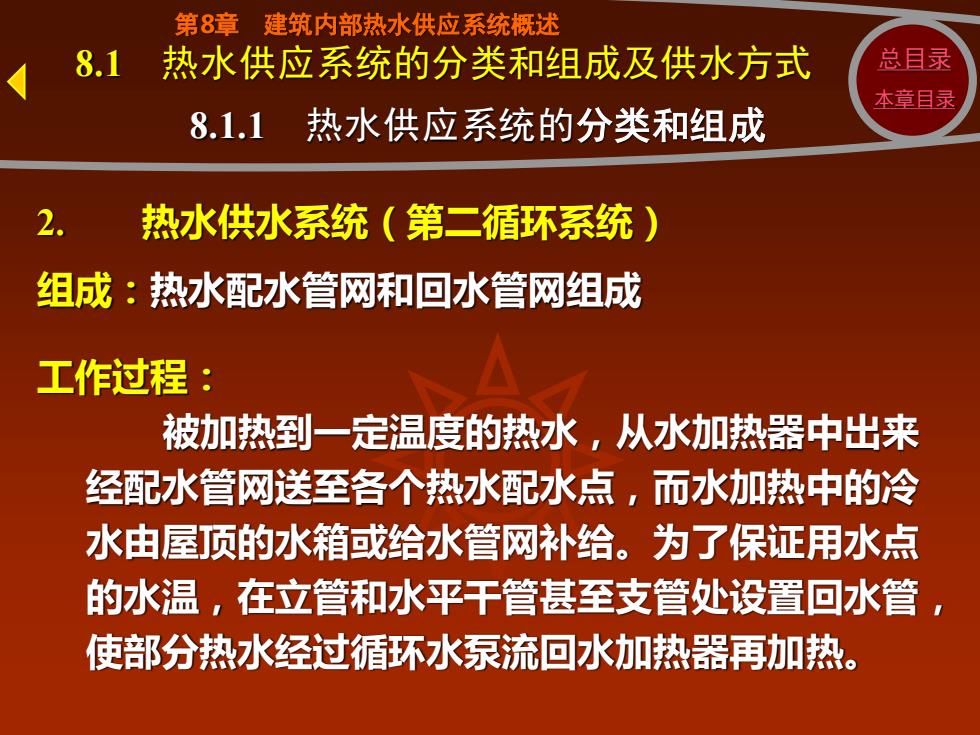

2. 热水供水系统（第二循环系统） 组成：热水配水管网和回水管网组成 工作过程： 被加热到一定温度的热水，从水加热器中出来 经配水管网送至各个热水配水点，而水加热中的冷 水由屋顶的水箱或给水管网补给。为了保证用水点 的水温，在立管和水平干管甚至支管处设置回水管， 使部分热水经过循环水泵流回水加热器再加热。 第8章 建筑内部热水供应系统概述 8.1 热水供应系统的分类和组成及供水方式 8.1.1 热水供应系统的分类和组成 总目录 本章目录
第8章建筑内部热水供应系统概述总目录8.1热水供应系统的分类和组成及供水方式本章目录热水供应系统的分类和组成8.1.1管网压力工况不同，可分为：开式、闭式供水方式2.加热冷水的方式不同，可分为直接加热、间接加热3.管网设置循环管道的不同，可分为：全循环、半循环、不循环、倒循环4系统中循环动力不同，可分为：机械循环、自然循环5.水平干管位置不同，可分为：上行下给式下行上给式

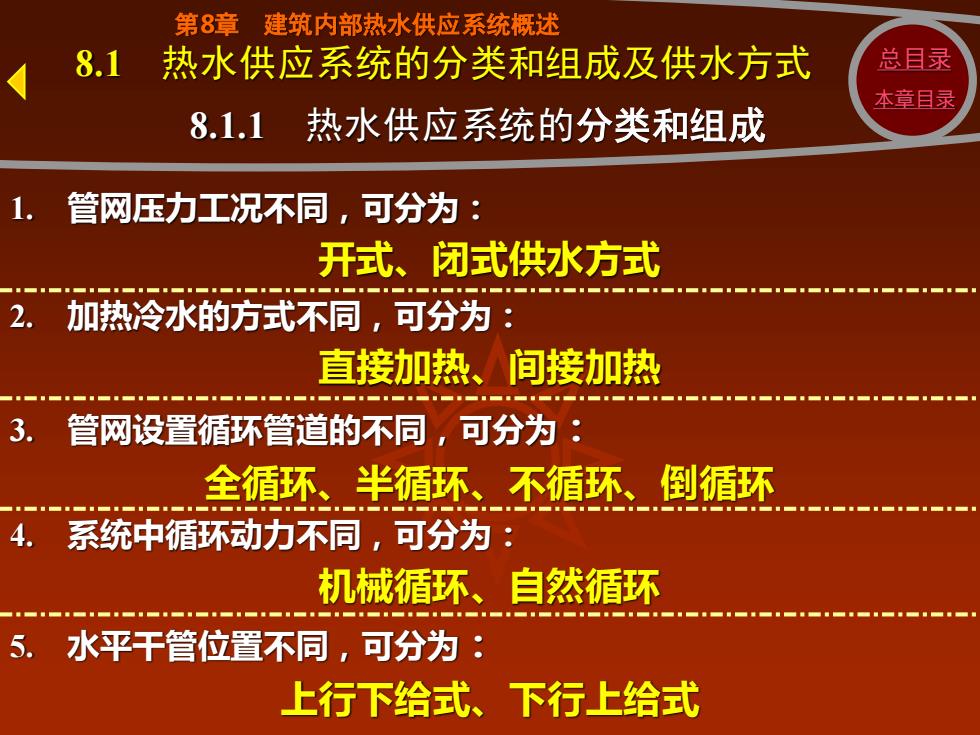

1. 管网压力工况不同，可分为： 开式、闭式供水方式 2. 加热冷水的方式不同，可分为： 直接加热、间接加热 3. 管网设置循环管道的不同，可分为： 全循环、半循环、不循环、倒循环 4. 系统中循环动力不同，可分为： 机械循环、自然循环 5. 水平干管位置不同，可分为： 上行下给式、下行上给式 第8章 建筑内部热水供应系统概述 8.1 热水供应系统的分类和组成及供水方式 8.1.1 热水供应系统的分类和组成 总目录 本章目录
第8章建筑内部热水供应系统概述总目录8.1热水供应系统的分类和组成及供水方式本章目录8.1.1热水供应系统的分类和组成1a.开式供水方式特点：在管网顶部设水箱，管网与大气相通，系统水压决定于水箱的设置高度，而不受室外给水管网的水压的波动影响适用：室外水压变化较大，且用户要求水压稳定时采用。注意：该方式必须设置高位冷水箱和膨胀管

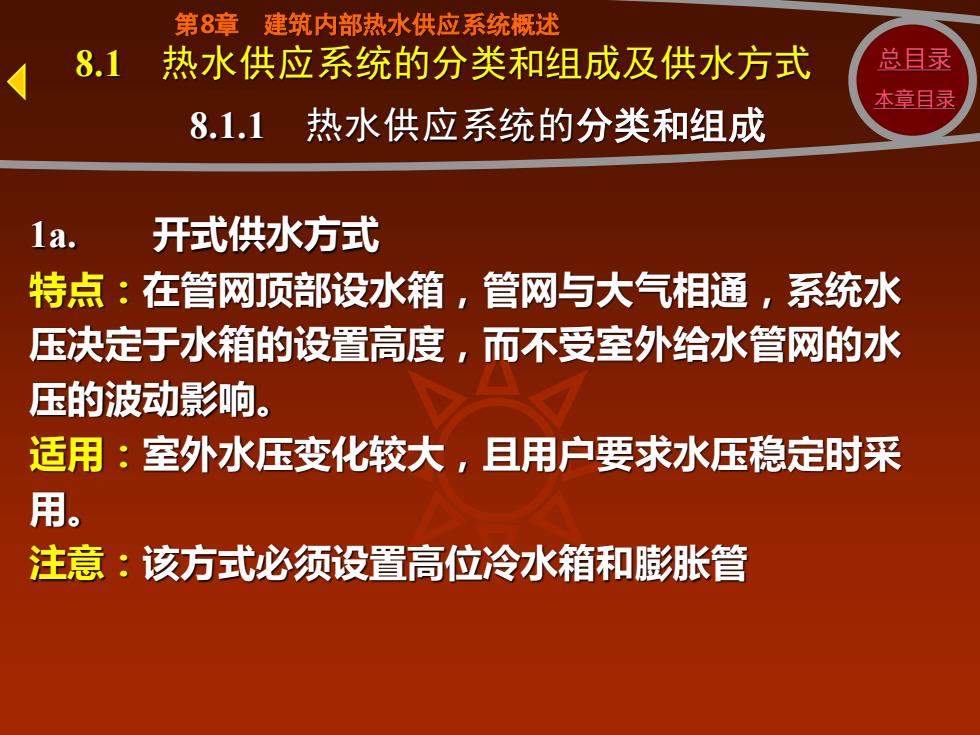

1a. 开式供水方式 特点：在管网顶部设水箱，管网与大气相通，系统水 压决定于水箱的设置高度，而不受室外给水管网的水 压的波动影响。 适用：室外水压变化较大，且用户要求水压稳定时采 用。 注意：该方式必须设置高位冷水箱和膨胀管 第8章 建筑内部热水供应系统概述 8.1 热水供应系统的分类和组成及供水方式 8.1.1 热水供应系统的分类和组成 总目录 本章目录
第8章建筑内部热水供应系统概述总目录8.1热水供应系统的分类和组成及供水方式本章目录8.1.1热水供应系统的分类和组成1b.闭式供水方式特点：冷水直接进入加热器，管路简单，水质不易受污染，但供水水压稳定性差，安全可靠性差。适用：屋顶不设水箱且对供水压力要求不太严格的建筑采用。注意：为了确保系统的安全运转，需设安全阀

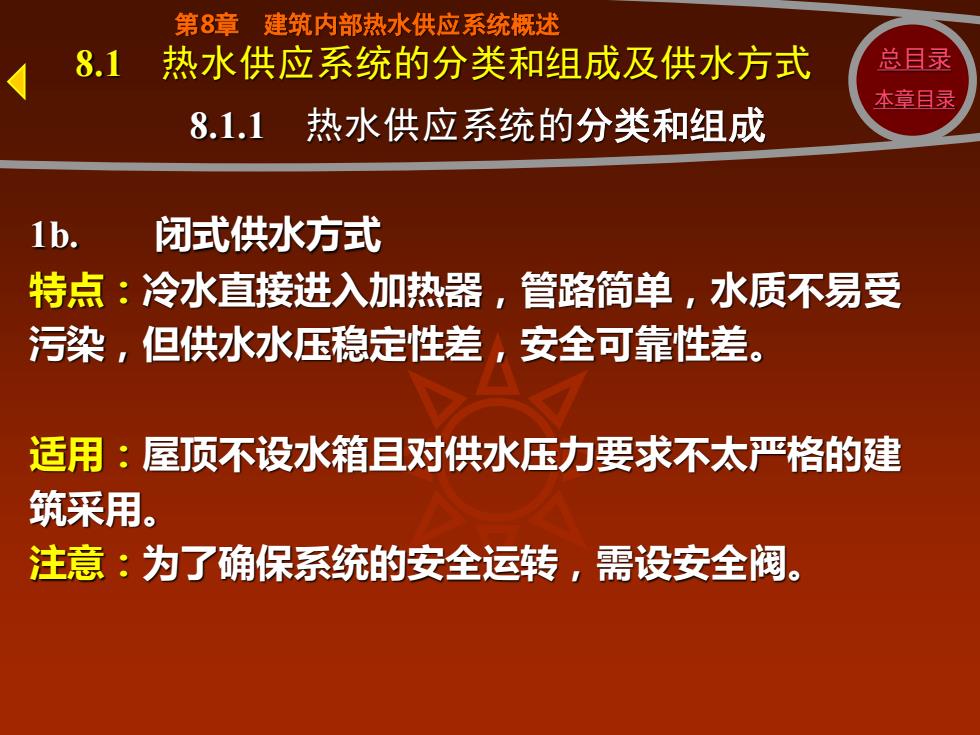

1b. 闭式供水方式 特点：冷水直接进入加热器，管路简单，水质不易受 污染，但供水水压稳定性差，安全可靠性差。 适用：屋顶不设水箱且对供水压力要求不太严格的建 筑采用。 注意：为了确保系统的安全运转，需设安全阀。 第8章 建筑内部热水供应系统概述 8.1 热水供应系统的分类和组成及供水方式 8.1.1 热水供应系统的分类和组成 总目录 本章目录
第8章建筑内部热水供应系统概述总目录8.1热水供应系统的分类和组成及供水方式本章目录8.1.1热水供应系统的分类和组成2b.直接加热（一次换热）供水方式特点：热水锅炉将冷水直接加热到所需的温度，或将蒸汽直接通如冷水混合制备热水。前者热效率高，节能：后者设备简单热效率高，不需凝水管，但噪音高运行费用高适用：适用于具有合格的蒸汽热媒，且对噪音无严格要求的公共浴室，洗衣房、工矿企业等
2b. 直接加热（一次换热）供水方式 特点：热水锅炉将冷水直接加热到所需的温度，或将 蒸汽直接通如冷水混合制备热水。前者热效率高，节 能；后者设备简单热效率高，不需凝水管，但噪音高， 运行费用高。 适用：适用于具有合格的蒸汽热媒，且对噪音无严格 要求的公共浴室，洗衣房、工矿企业等。 第8章 建筑内部热水供应系统概述 8.1 热水供应系统的分类和组成及供水方式 8.1.1 热水供应系统的分类和组成 总目录 本章目录
