。第7章单片机系统展与接只枚术 7.2.3多片存储器芯片的扩展 1.线选法寻址 P2.7 线选 P2.6 P2.5 CE CE 字选 P2.4-P2.0 A12-Ag A12-As ALE 10 2# 3 8031 PO 锁 A7Ao A7A0 A7Ao 器 I2764 2764 2764 EA OE 0尼 OE Dz-Do PSEN 图713用线选法实现片选
第7章 单片机系统扩展与接口技术 7.2.3 1. 线选法寻址 图 7.13 用线选法实现片选
第？摩单片机系统扩展与接只技术 1●●●● 各芯片的地址范围如下： 芯片 片选 字选 地址范围 A A14A13 A12A0 1# 1 1 .0 0.0 0C000H(首地址) 2 2 0 1.1 O DFFFH(末地址) 2# 1 1 0.0 0A000H(首地址) λ 1 1 1.1 OBFFFH(末地址) 3# 0 1 1 0.0 6000H(首地址) 0 1 1 1.1 7FFFH(末地址)
第7章 单片机系统扩展与接口技术 各芯片的地址范围如下:
。第7摩单片机系统扩展与接口技术。 2.译码法寻址 译码法寻址就是利用地址译码器对系统的片外高位地址 进行译码，以其译码输出作为存储器芯片的片选信号，将地址 划分为连续的地址空间块，避免了地址的间断。 译码法仍用低位地址线对每片内的存储单元进行寻址， 而高位地址线经过译码器译码后输出作为各芯片的片选信号。 常用的地址译码器是3/8译码器74LS138。 译码法又分为完全译码和部分译码两种
第7章 单片机系统扩展与接口技术 2. 译码法寻址就是利用地址译码器对系统的片外高位地址 进行译码, 以其译码输出作为存储器芯片的片选信号, 将地址 划分为连续的地址空间块, 避免了地址的间断。 译码法仍用低位地址线对每片内的存储单元进行寻址, 而高位地址线经过译码器译码后输出作为各芯片的片选信号。 常用的地址译码器是 3/8 译码器 74LS138。 译码法又分为完全译码和部分译码两种

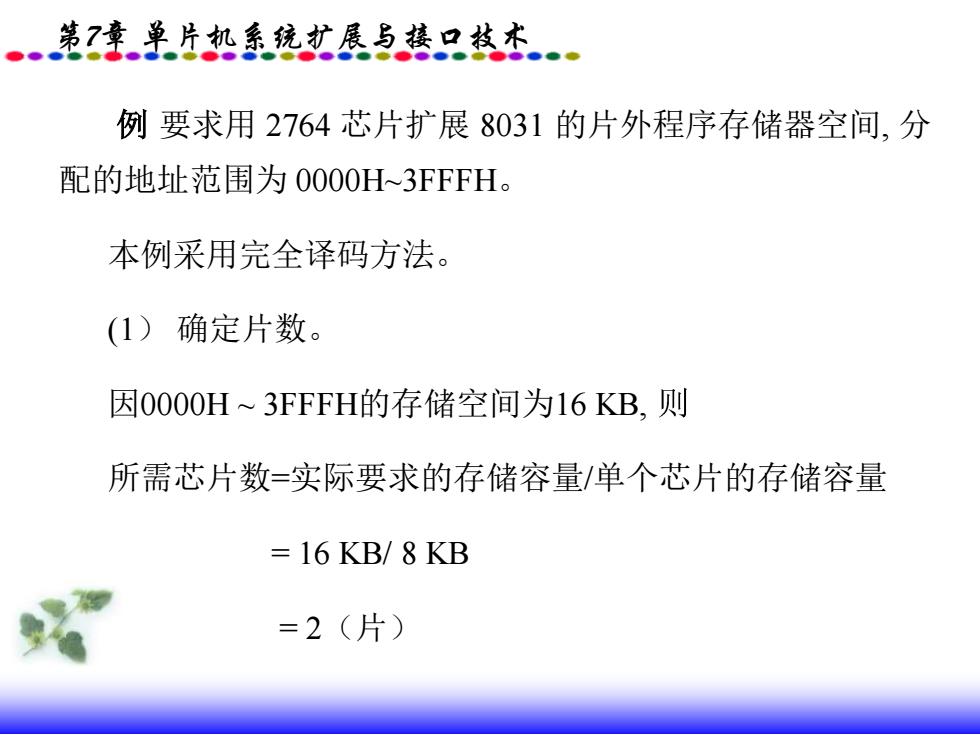

。第7章单片机系统艾展与接只技术 例要求用2764芯片扩展8031的片外程序存储器空间，分 配的地址范围为O000H~3FFFH。 本例采用完全译码方法。 (1)确定片数。 因0000H~3FFFH的存储空间为16KB,则 所需芯片数=实际要求的存储容量/单个芯片的存储容量 =16 KB/8 KB =2(片)
第7章 单片机系统扩展与接口技术 例 要求用 2764 芯片扩展 8031 的片外程序存储器空间, 分 配的地址范围为 0000H~3FFFH。 本例采用完全译码方法。 (1） 确定片数。 因0000H ~ 3FFFH的存储空间为16 KB, 所需芯片数=实际要求的存储容量/单个芯片的存储容量 = 16 KB/ 8 KB = 2（片）
。第7康单片机系统扩展与接口技术. (2)分配地址范围。 A15A14A13 A12.A0 地址范围 1# 0 0 0 0.0 0000H 0 0 0 1 1FFFH 2# 0 0 1 2000H 0 3FFFH
第7章 单片机系统扩展与接口技术 (2) 分配地址范围
