第7章单片机系统扩展与接只枚木 7.2.2外部数据存储器的扩展 1.外部数据存储器的扩展方法及时序 P0口 Do~Dz 锁存器 ALE 地址 P2口 RAM 译码 CE WR WE RD OE 图7.10MCS-51数据存储器的扩展示意图
第7章 单片机系统扩展与接口技术 7.2.2 外部数据存储器的扩展 1. 外部数据存储器的扩展方法及时序 图 7.10 MCS - 51 数据存储器的扩展示意图

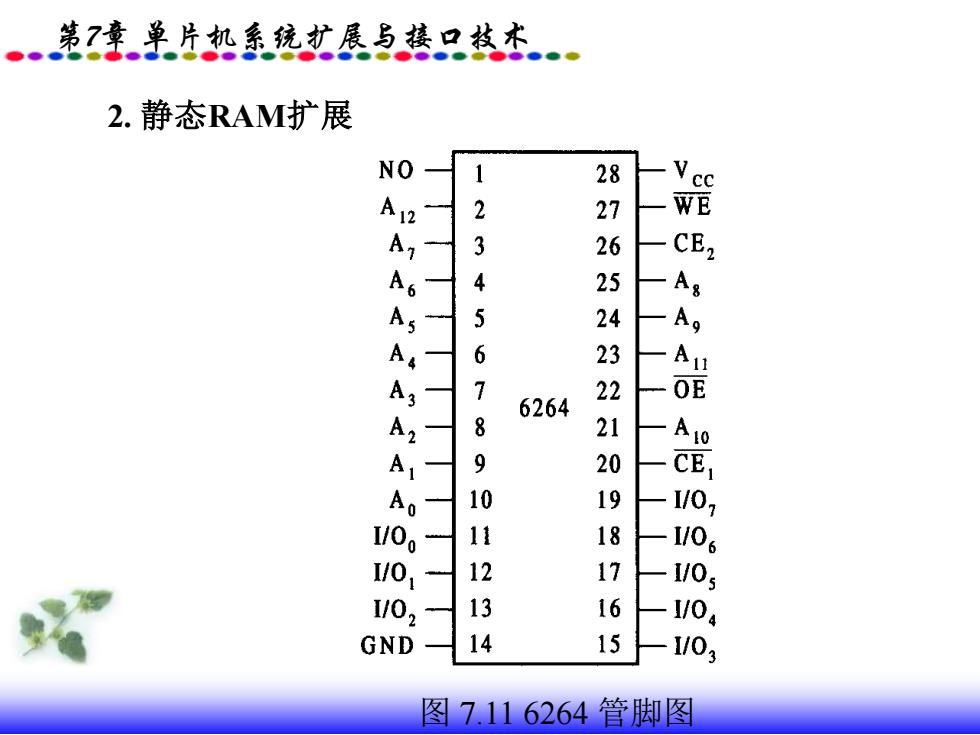

。第7摩单片机系统扩展与接只技木。 2.静态RAM扩展 NO 1 28 2 能 3 4 37263324 5 A 67 6264 8 33224 A 9 20 10 1 11 18 8 , 17 s , 13 16 I04 GND 14 15 103 图7116264管脚图
第7章 单片机系统扩展与接口技术 2. 静态RAM扩展 图 7.11 6264 管脚图
。第7章单片机系统扩展与接只技木。. 表7.36264的工作方式 WE CE CE2 OE 方式 Do~D × 1 × × 未选中 高阻抗 × X 0 X 未选中 高阻抗 1 0 1 1 输出禁止 高阻抗 0 0 1 1 写 DIN 1 0 1 0 读 DOUT
第7章 单片机系统扩展与接口技术 表 7.3 6264的工作方式
。第7净单片机系镜扩展与接口枚术 +5V 22 76334 27 OFCCCEGND WE 2 P22 2 A10 P2.1 P2.0 2 P0.7 3 18 10 P0.6 P0.5 P0.4 3 65296 6 P0.3 8031 P0.2 6264 P0.1 7438743 9 8KX8 P0.0 39 6 2 10 1 图72扩展24静态名 19 1 15 12 环 ALE 30 31
第7章 单片机系统扩展与接口技术 图 .7 12 扩 展 62 64 静 态RAM

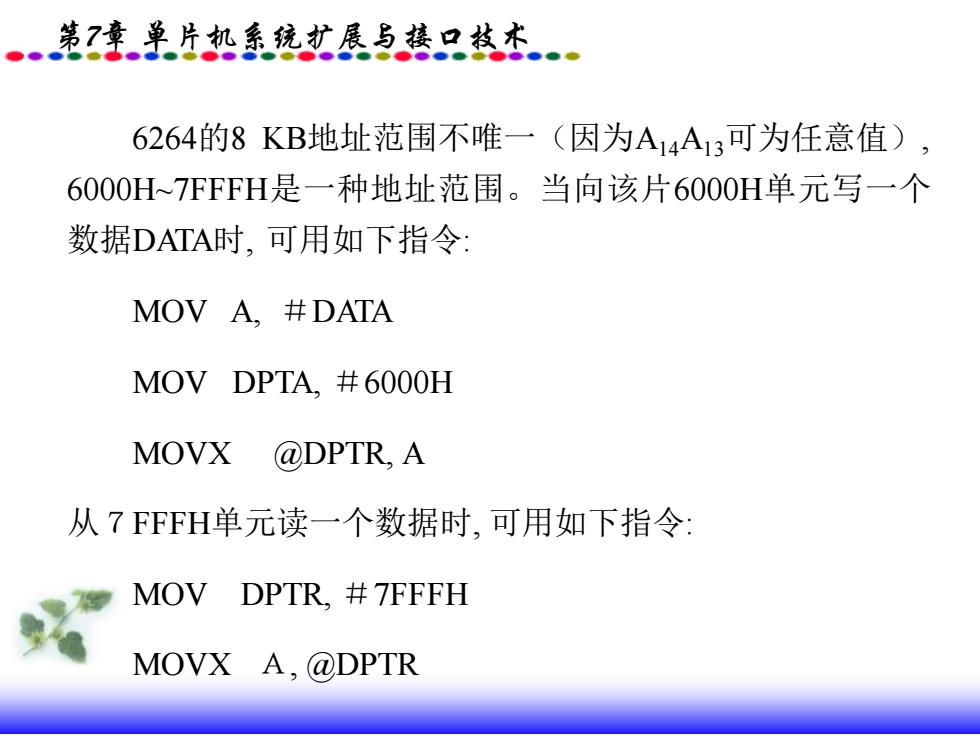

。第7摩单片机系镜矿展与接只技木. 6264的8KB地址范围不唯一（因为A14A13可为任意值）， 6000H~7FFFH是一种地址范围。当向该片6000H单元写一个 数据DATA时，可用如下指令： MOV A,#DATA MOV DPTA,#6000H MOVX @DPTR,A 从7FFFH单元读一个数据时，可用如下指令： MOV DPTR.#7FFFH MOVX A,@DPTR
第7章 单片机系统扩展与接口技术 6264的8 KB地址范围不唯一（因为A14A13可为任意值）, 6000H~7FFFH是一种地址范围。当向该片6000H单元写一个 数据DATA时, 可用如下指令: MOV A, ＃DATA MOV DPTA, ＃6000H MOVX @DPTR, A 从７FFFH单元读一个数据时, 可用如下指令: MOV DPTR, ＃7FFFH MOVX Ａ, @DPTR
