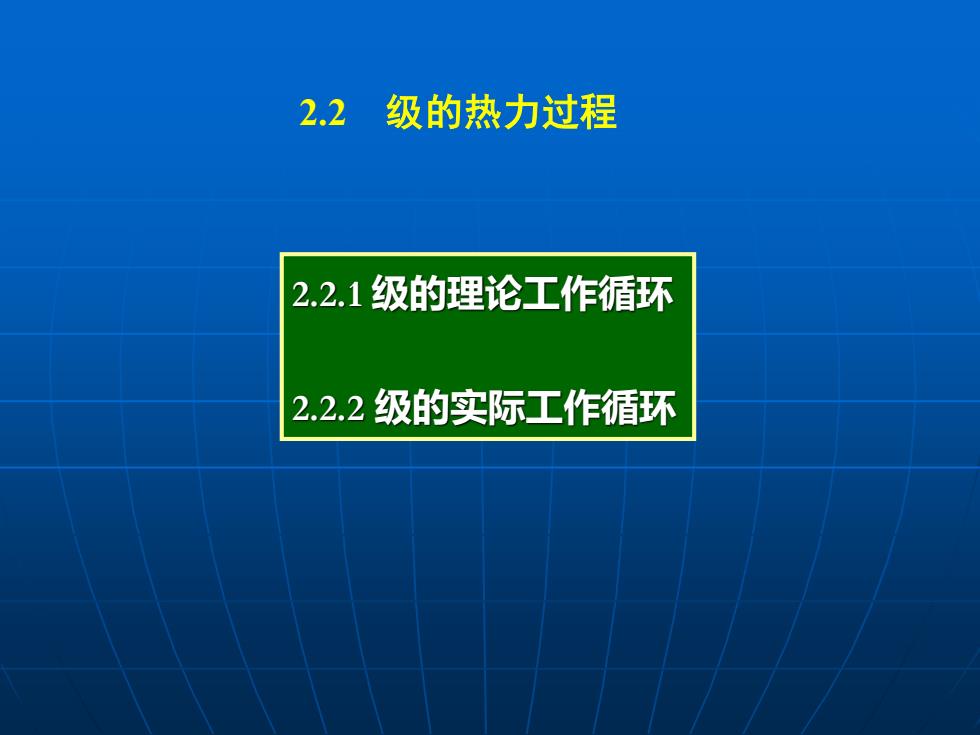

2.2 级的热力过程 2.2.1级的理论工作循环 2.2.2级的实际工作循环
2.2 级的热力过程 2.2.1 级的理论工作循环 2.2.2 级的实际工作循环
2.2.1级的理论工作循环 (1) 理论循环的特点 (2) 理论循环的过程 (3) 理论循环的压缩功
2.2.1 级的理论工作循环 （1） 理论循环的特点 （2） 理论循环的过程 （3) 理论循环的压缩功

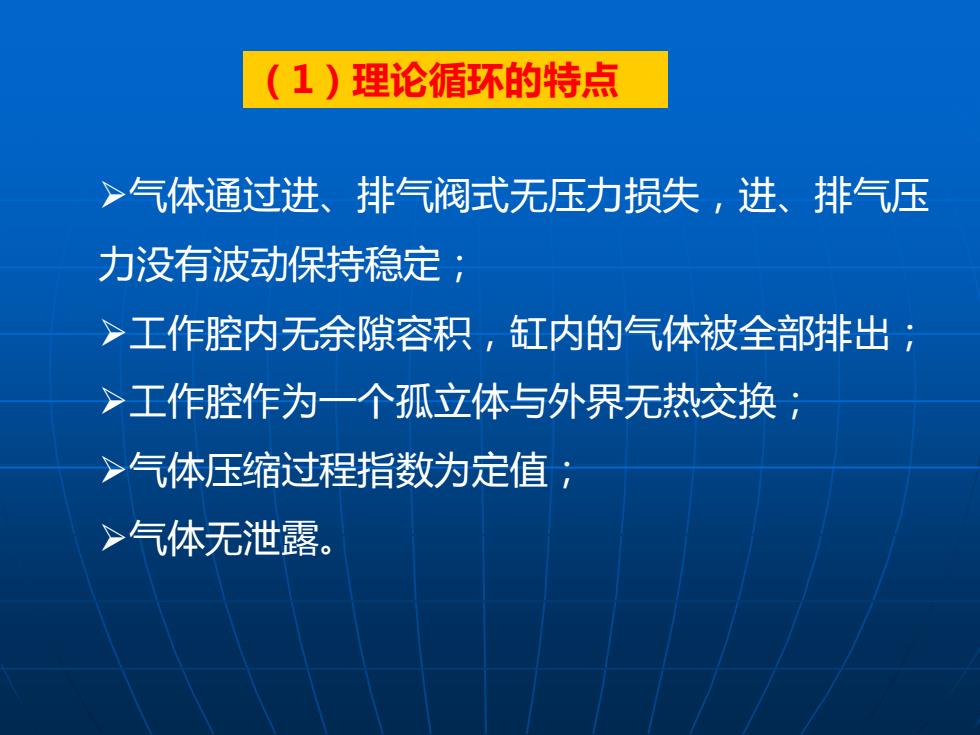

(1)理论循环的特点 >气体通过进、排气阀式无压力损失，进、排气压 力没有波动保持稳定； >工作腔内无余隙容积，缸内的气体被全部排出； >工作腔作为一个孤立体与外界无热交换； >气体压缩过程指数为定值； >气体无泄露
（1）理论循环的特点 ➢气体通过进、排气阀式无压力损失，进、排气压 力没有波动保持稳定； ➢工作腔内无余隙容积，缸内的气体被全部排出； ➢工作腔作为一个孤立体与外界无热交换； ➢气体压缩过程指数为定值； ➢气体无泄露

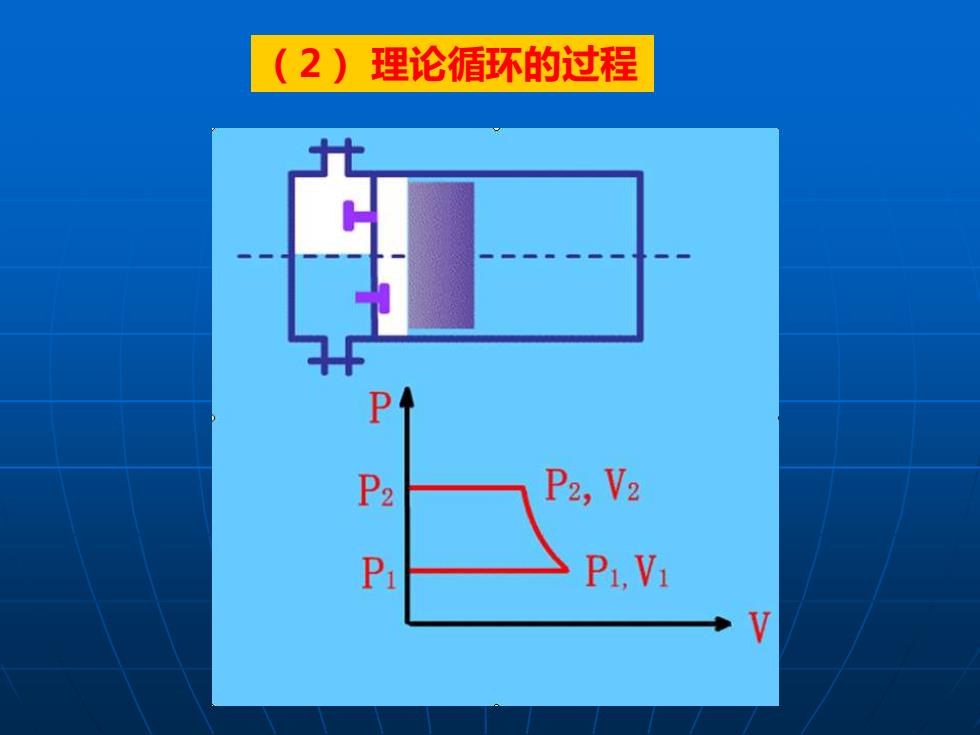

（2)理论循环的过程 P2,V2 Pi.Vi
（2） 理论循环的过程

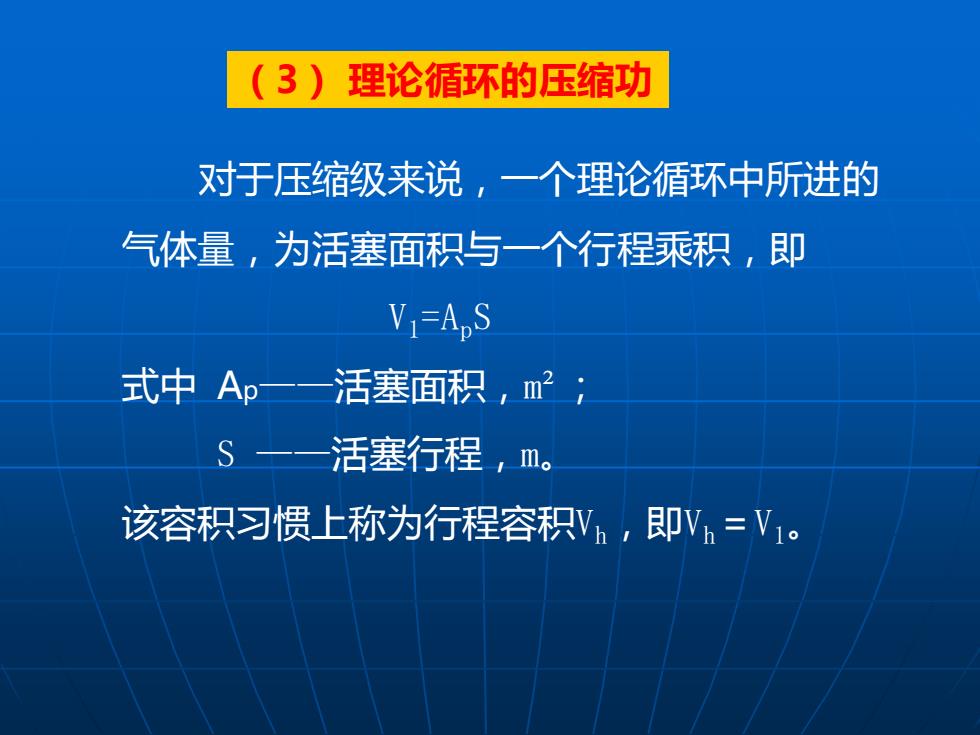

(3)理论循环的压缩功 对于压缩级来说，一个理论循环中所进的 气体量，为活塞面积与一个行程乘积，即 VI=ApS 式中Ap一一活塞面积，m2; S 活塞行程，m。 该容积习惯上称为行程容积Vh,即Vh=V1
（3） 理论循环的压缩功 对于压缩级来说，一个理论循环中所进的 气体量，为活塞面积与一个行程乘积，即 V1=ApS 式中 Ap——活塞面积，m²； S ——活塞行程，m。 该容积习惯上称为行程容积Vh，即Vh＝V1
