数据存储 数据流 数据流 数据来源 处理 数据输出 数据流图的表示
数据流图的表示 数据来源 处理 数据输出 数据存储 数据流 数据流
6.2.3数据字典 ·数据字典是详细数据收集和数据分析的结果。 包涵以下内容： 一数据项：不可再分的数据单位。 对数据项的描述包括：数据项名、含义说明、别名、 数据类型、长度、取值范围、取值含义、与其他数 据项的逻辑关系 -数据结构：反映了数据之间的组合关系。 数据结构的描述包括：数据结构名，含义说明，组成 (数据项、数据结构)

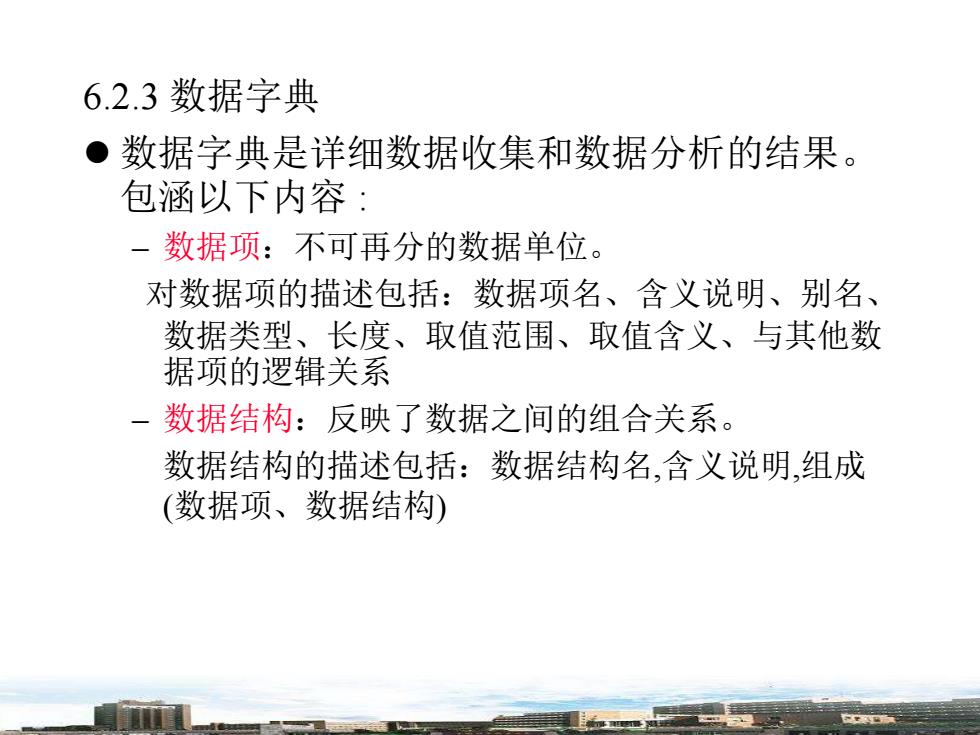

6.2.3 数据字典 ⚫ 数据字典是详细数据收集和数据分析的结果。 包涵以下内容 : – 数据项：不可再分的数据单位。 对数据项的描述包括：数据项名、含义说明、别名、 数据类型、长度、取值范围、取值含义、与其他数 据项的逻辑关系 – 数据结构：反映了数据之间的组合关系。 数据结构的描述包括：数据结构名,含义说明,组成 (数据项、数据结构)
-数据流：数据流是数据结构在系统内传输的路径。 数据流的描述包括：数据流名，说明，数据流来源、 数据流去向、组成（数据结构）、平均流量、高峰 期流量等 一数据存储：数据存储是数据结构停留或保存的地方， 也就是数据流的来源和去向之一。 数据存储的描述：数据存储名、说明、编号、流入 数据流、流出数据流、组成（数据结构）、数据量、 存取方式 处理过程：处理过程的处理逻辑一般用判定树和判 定表来描述。数据字典一般只是描述说明性信息。 描述包括：处理过程名、说明、输入（数据流）、 输出（输出流）、简要说明
– 数据流：数据流是数据结构在系统内传输的路径。 数据流的描述包括：数据流名，说明，数据流来源、 数据流去向、组成（数据结构）、平均流量、高峰 期流量等 – 数据存储：数据存储是数据结构停留或保存的地方， 也就是数据流的来源和去向之一。 数据存储的描述：数据存储名、说明、编号、流入 数据流、流出数据流、组成（数据结构）、数据量、 存取方式 – 处理过程：处理过程的处理逻辑一般用判定树和判 定表来描述。数据字典一般只是描述说明性信息。 描述包括：处理过程名、说明、输入（数据流）、 输出（输出流）、简要说明
6.3概念结构设计 6.3.1概念结构的设计方法与步骤 自顶向下 -先定义全局概念结构，再细化 ●自底向上 一先定义局部应用的概念结构，再集成起来，得到全 局概念结构 ●逐步扩张 先定义核心概念结构，再逐步向外扩充，直至全局 概念结构。 ●混合策略 一即使用自顶向下、自底向上相集合
6.3 概念结构设计 6.3.1 概念结构的设计方法与步骤 ⚫ 自顶向下 – 先定义全局概念结构，再细化 ⚫ 自底向上 – 先定义局部应用的概念结构，再集成起来，得到全 局概念结构 ⚫ 逐步扩张 – 先定义核心概念结构，再逐步向外扩充，直至全局 概念结构。 ⚫ 混合策略 – 即使用自顶向下、自底向上相集合
6.3.2数据抽象与局部视图设计 。选择局部应用 ●逐一设计分E一R图 -属性与实体很难有截然划分的界线 ●属性不能再具有需要描述的性质 ●属性不能与其他实体具有联系
6.3.2 数据抽象与局部视图设计 ⚫ 选择局部应用 ⚫ 逐一设计分E－R图 – 属性与实体很难有截然划分的界线 ⚫属性不能再具有需要描述的性质 ⚫属性不能与其他实体具有联系
