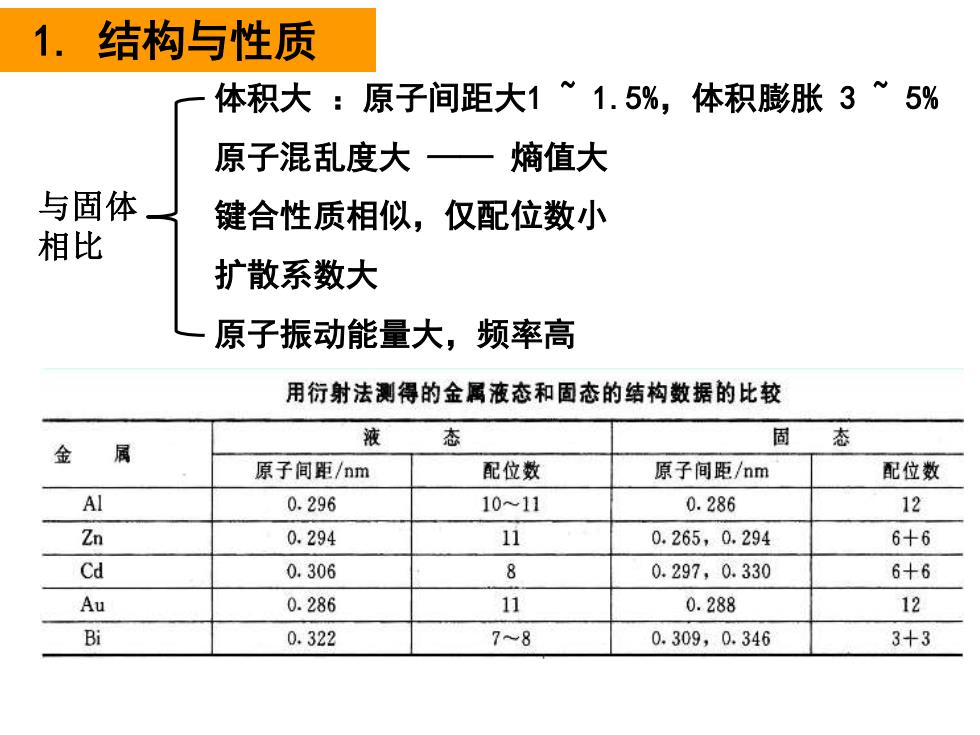

1.结构与性质 体积大：原子间距大1~1.5%，体积膨胀3~5% 原子混乱度大一熵值大 与固体 键合性质相似，仅配位数小 相比 扩散系数大 原子振动能量大，频率高 用衍射法测得的金属液态和固态的结构数据的比较 液 态 固 态 金 属 原子间距/nm 配位数 原子间距/nm 配位数 Al 0.296 10~11 0.286 12 Zn 0.294 11 0.265,0.294 6+6 Cd 0.306 8 0.297,0.330 6+6 Au 0.286 11 0.288 12 Bi 0.322 7~8 0.309,0.346 3+3
体积大 ：原子间距大1 ~ 1.5%，体积膨胀 3 ~ 5% 原子混乱度大 —— 熵值大 键合性质相似，仅配位数小 扩散系数大 原子振动能量大，频率高 1. 结构与性质 与固体 相比

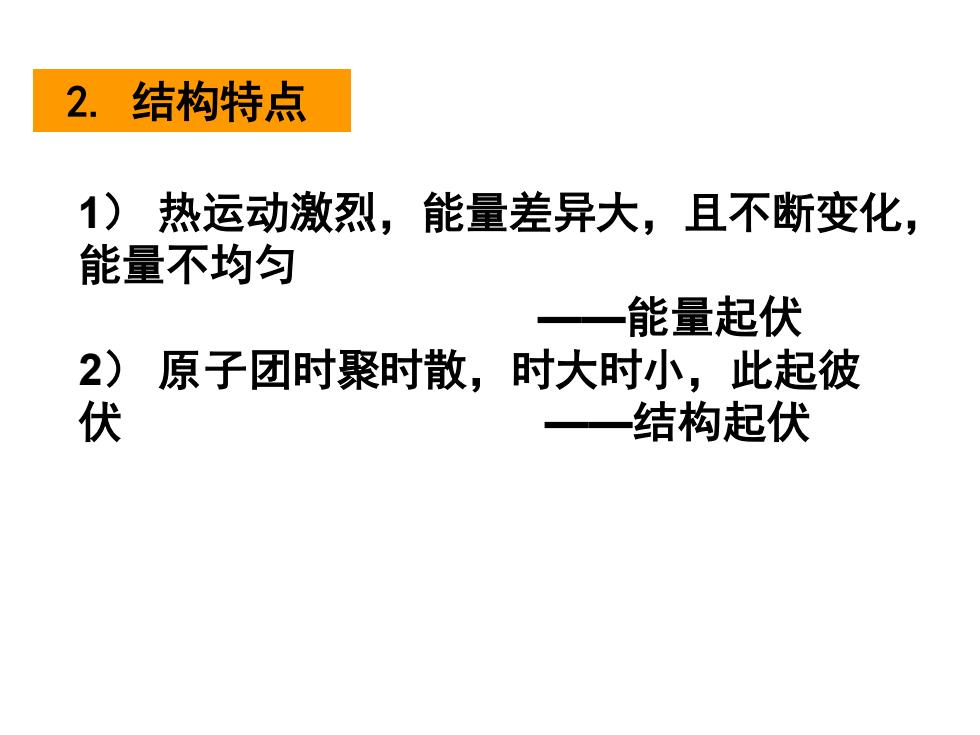

2.结构特点 )热运动激烈，能量差异大，且不断变化， 能量不均匀 能量起伏 2)原子团时聚时散，时大时小，此起彼 伏 一结构起伏
2. 结构特点 1） 热运动激烈，能量差异大，且不断变化， 能量不均匀 ——能量起伏 2） 原子团时聚时散，时大时小，此起彼 伏 ——结构起伏

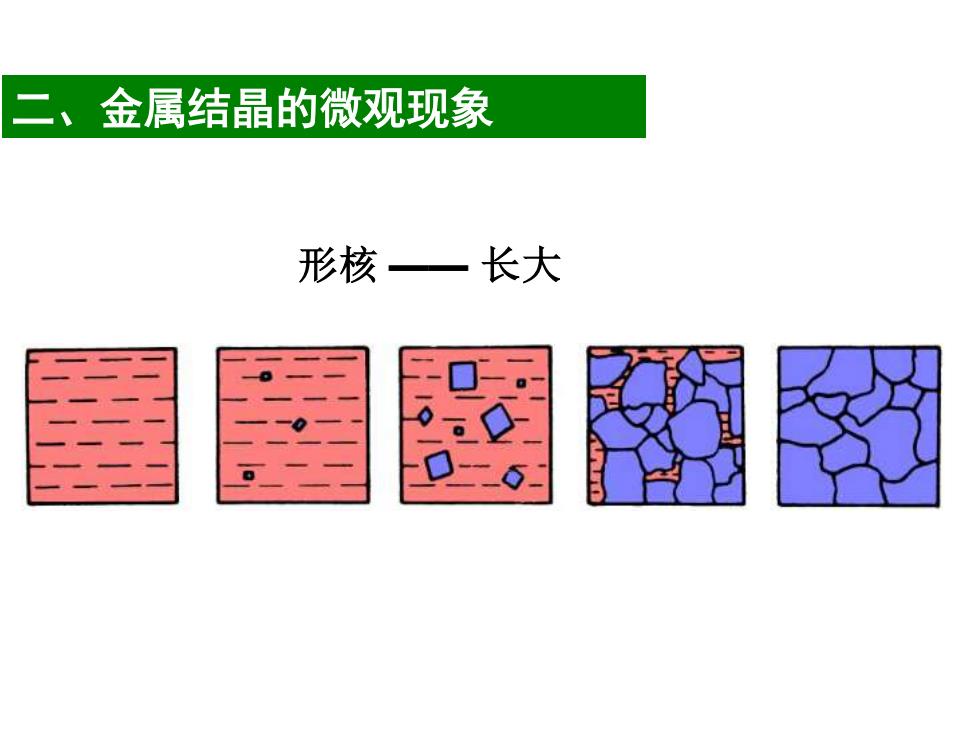

二、金属结晶的微观现象 形核一长大
二、金属结晶的微观现象 形核 —— 长大
三、金属结晶的宏观现象 1.冷却曲线与金属结晶温度 电 金属液体降温 热电偶 至T.并不开始结晶 降温至T开始结晶 恤温器(00) y记录仪 温度回升至接近Tm 热分析法测量冷却曲线 T(℃】 恒温结晶 液体减少固体增多 (3 4 结晶结束（液体耗尽） 温度再次下降
三、金属结晶的宏观现象 1. 冷却曲线与金属结晶温度
Tm:理论结晶温度 AT (C) (1D T。:实际结晶温度 (2)温度回升： (3 结晶潜热释放 4 (3)平台： T。 体系散热=结晶潜热释放 吉布斯(Gibbs)相律： f=c(组元数)一卫 (相数)+1 =1一2+1=0 即自由度=0 恒温结晶 且 结晶温度<Tm (4)固体降温
