第二节地质测绘 府山) /S-D 工、 测绘工作的内容 目标：形成一张完整的 水文地质工程地质图。 1.地形、地貌 2.地层岩性 3.地质构造 100300m
第二节地质测绘 上海市水文地质工程地质图 4.第四纪地质 5.不良地质现象 6.地表水及地下水 ☐雨飘平限日日成医海平素：已聚红冲积子图图华口取释友

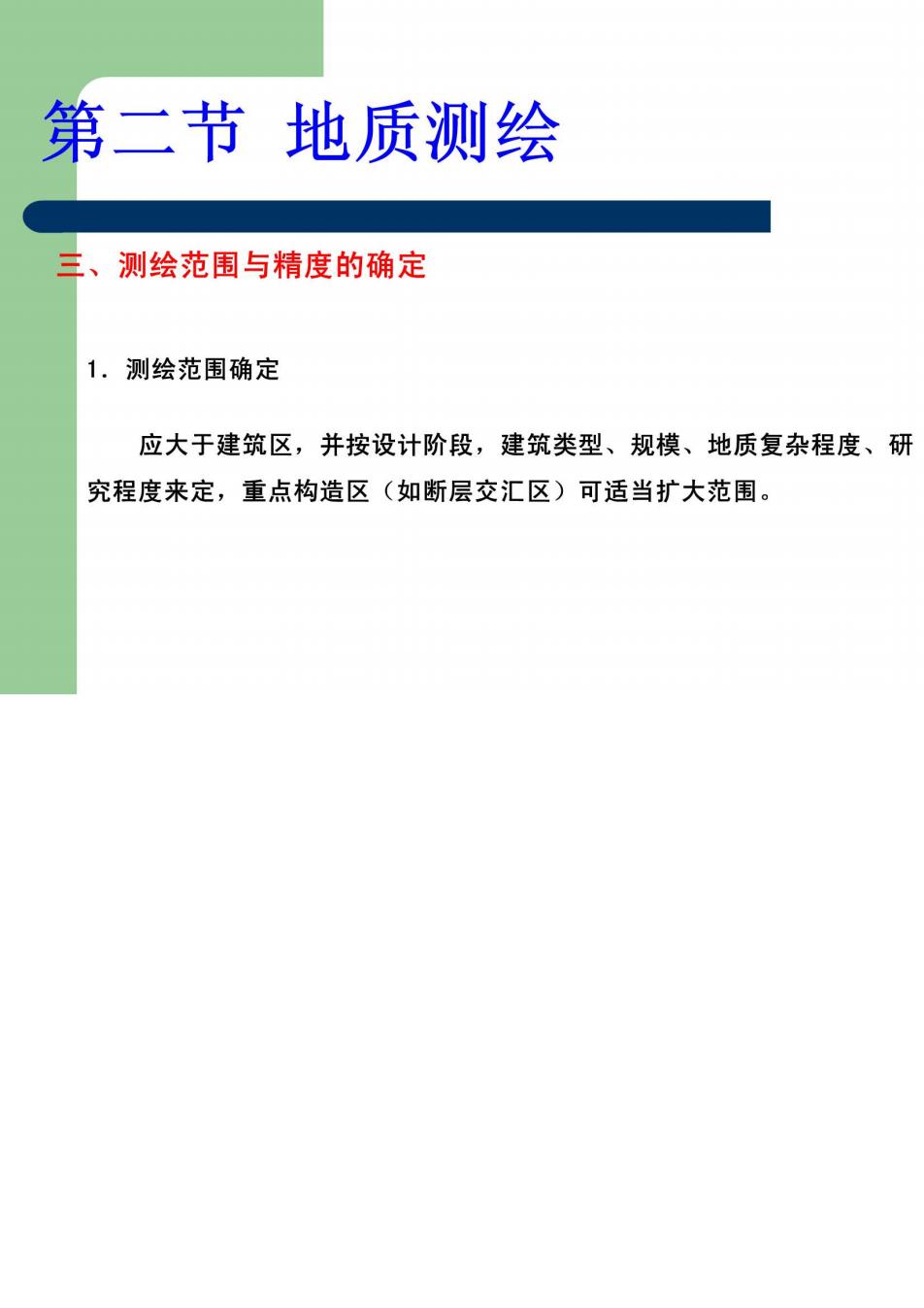

第二节地质测绘 三、测绘范围与精度的确定 1.测绘范围确定 应大于建筑区，并按设计阶段，建筑类型、规模、地质复杂程度、研 究程度来定，重点构造区（如断层交汇区）可适当扩大范围
第二节地质测绘 2.测绘精度确定 (1)原则：无论比尺大小，图上每cm应有一个点，天然露头不足时， 应以人工露头来补充。上点时，点与线的误差均应小于0.5mm: (2)确定程序 图上打网格—按网格实地测绘—确定人工露头数一人工露头制 作、测绘（打网格时，单元最小宽度应大于2mm)

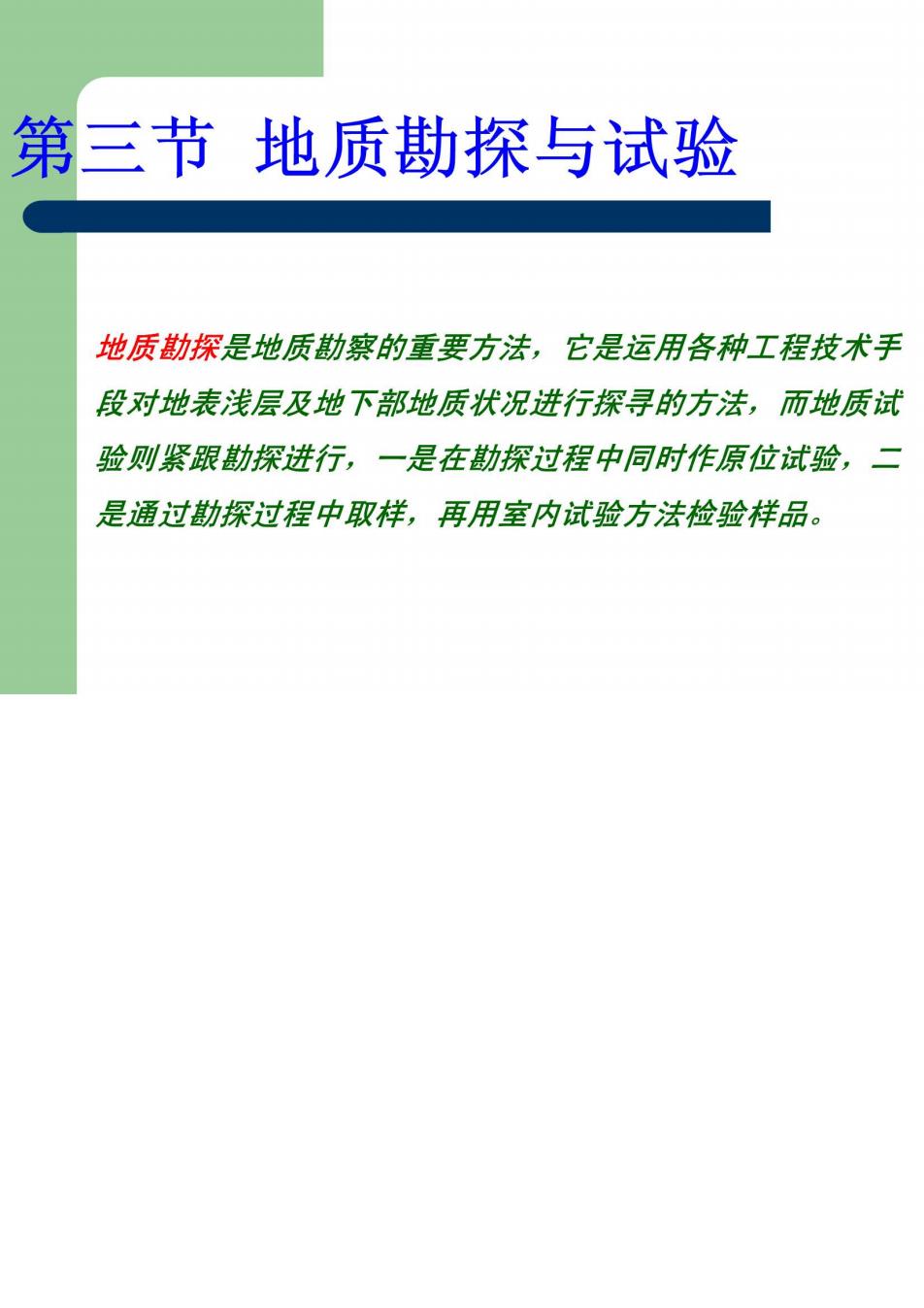

第三节地质勘探与试验 地质勘探是地质勘察的重要方法，它是运用各种工程技术手 段对地表浅层及地下部地质状况进行探寻的方法，而地质试 验则紧跟勘探进行，一是在勘探过程中同时作原位试验，二 是通过勘探过程中取样，再用室内试验方法检验样品
