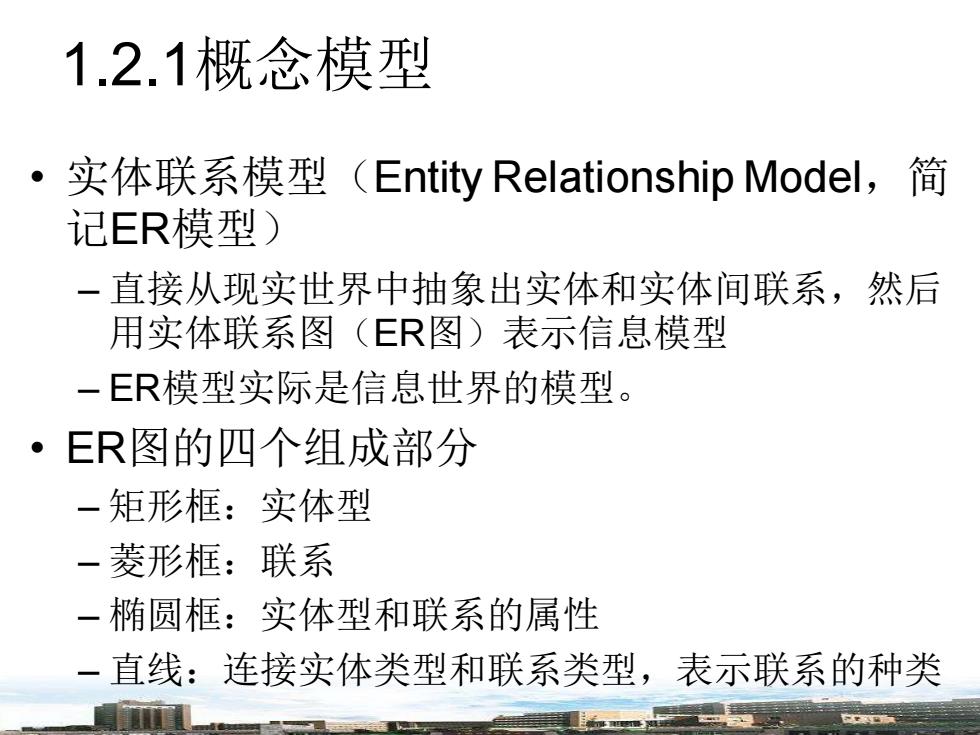

1.2.1概念模型 。1 实体联系模型(Entity Relationship Model,.简 记ER模型) 一直接从现实世界中抽象出实体和实体间联系，然后 用实体联系图（ER图)表示信息模型 -ER模型实际是信息世界的模型。 ·ER图的四个组成部分 一矩形框：实体型 一菱形框：联系 椭圆框：实体型和联系的属性 一直线：连接实体类型和联系类型，表示联系的种类
1.2.1概念模型 • 实体联系模型（Entity Relationship Model，简 记ER模型） – 直接从现实世界中抽象出实体和实体间联系，然后 用实体联系图（ER图）表示信息模型 – ER模型实际是信息世界的模型。 • ER图的四个组成部分 – 矩形框：实体型 – 菱形框：联系 – 椭圆框：实体型和联系的属性 – 直线：连接实体类型和联系类型，表示联系的种类

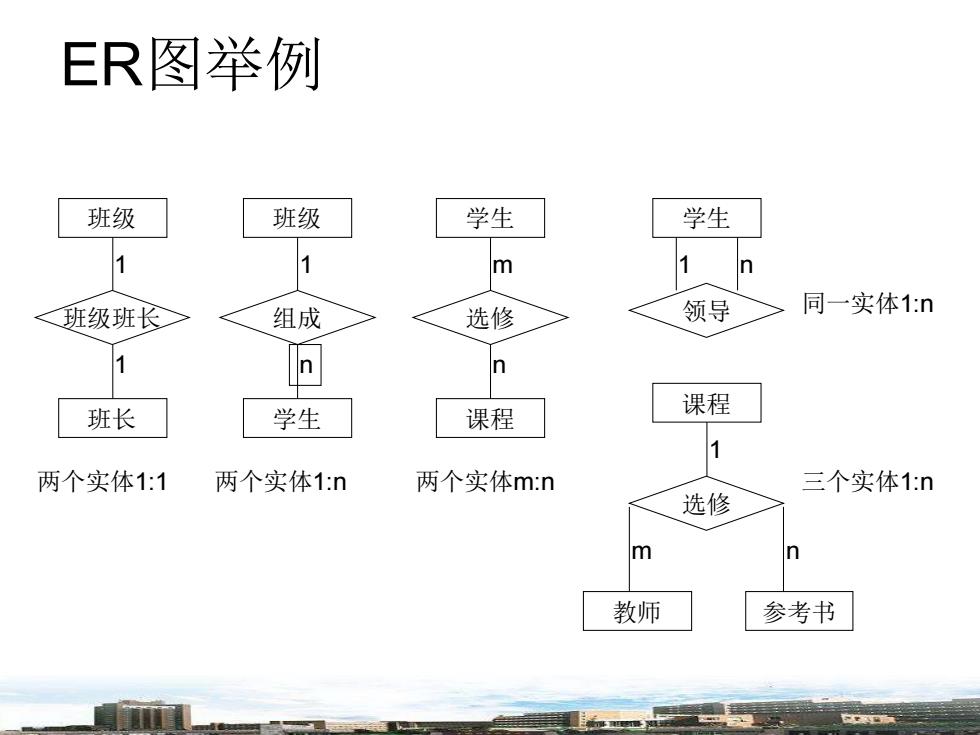

ER图举例 班级 班级 学生 学生 1 1 m 1 n 班级班长一 组成 选修 领导 同一实体1n 1 n n 班长 学生 课程 课程 1 两个实体1：1 两个实体1：n 两个实体m:n 三个实体1：n 选修 m 教师 参考书
班级班长 ER图举例 班级 班长 1 1 组成 班级 学生 1 n 选修 学生 课程 m n 领导 学生 1 n 选修 课程 教师 1 m 参考书 n 两个实体1:1 两个实体1:n 两个实体m:n 同一实体1:n 三个实体1:n
