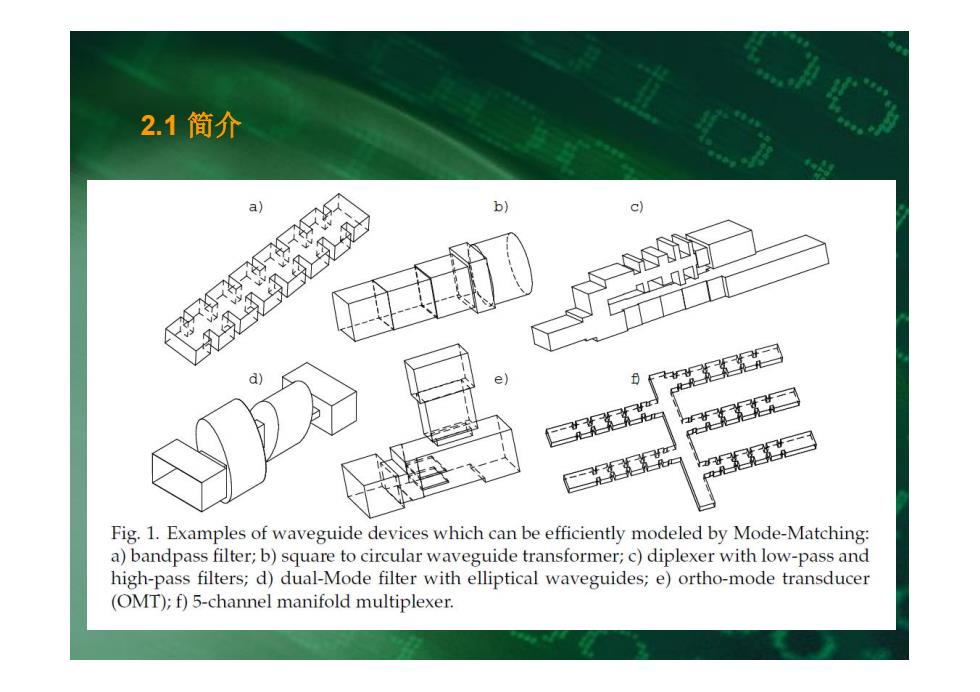

21简介 a) b) c) a) e 还E马 EE马 Fig.1.Examples of waveguide devices which can be efficiently modeled by Mode-Matching: a)bandpass filter;b)square to circular waveguide transformer;c)diplexer with low-pass and high-pass filters;d)dual-Mode filter with elliptical waveguides;e)ortho-mode transducer (OMT);f)5-channel manifold multiplexer
2.1 简介
传统波导类器件的分析方法是：等效电路法。即采用传 输线表示均匀波导段，等效的集总器件（电感、电容、电阻 和变换器等)表示波导的不连续性。这种方法简单有效，特 别是与电路综合理论结合，可以有效的完成部分器件的设计。 p<0 Y>0
传统波导类器件的分析方法是：等效电路法。即采用传 输线表示均匀波导段，等效的集总器件（电感、电容、电阻 和变换器等）表示波导的不连续性。这种方法简单有效，特 别是与电路综合理论结合，可以有效的完成部分器件的设计。 j < 0 X > 0
但是，等效电路的方法有其局限性。特别是，等效电路 仅仅考虑了不连续性结构在基本模式下等效为元件的的响应 和高次模的局部效应。而没有考虑不同元件之间高次模的相 互影响和其它电磁效应。通常这种设计需要试验修正和人工 调试。 W 极化器需要考虑不同膜片之间高次模的相互影响
但是，等效电路的方法有其局限性。特别是，等效电路 仅仅考虑了不连续性结构在基本模式下等效为元件的的响应 和高次模的局部效应。而没有考虑不同元件之间高次模的相 互影响和其它电磁效应。通常这种设计需要试验修正和人工 调试。 极化器需要考虑不同膜片之间高次模的相互影响
新的微波分析方法以两方面为前导而得以飞速发展，其 一是微波理论的数值分析方法；其二是计算机的发展。已经 出现了多种所谓全波数值分析方法，用以对微波结构进行分 析。这些方法有赖于对计算资源的有效应用，比如中央处理 器CPU、内存RAM、图形处理器GPU和硬盘等，还有对结 构和材料的处理。大致可以分为两类方法，一是一般的数值 算法，比如有限元FEM,有限时域差分FDTD;二是半解析 方法，比如模式匹配法；当然，也有混合方法的应用。 模式匹配法，Mode-Matching Method,MMM,准确， 高效；特别适合分析区域的场可以用模式展开表示的问题
新的微波分析方法以两方面为前导而得以飞速发展，其 一是微波理论的数值分析方法；其二是计算机的发展。已经 出现了多种所谓全波数值分析方法，用以对微波结构进行分 析。这些方法有赖于对计算资源的有效应用，比如中央处理 器CPU、内存RAM、图形处理器GPU和硬盘等，还有对结 构和材料的处理。大致可以分为两类方法，一是一般的数值 算法，比如有限元FEM，有限时域差分FDTD；二是半解析 方法，比如模式匹配法；当然，也有混合方法的应用。 模式匹配法，Mode-Matching Method, MMM，准确， 高效； 特别适合分析区域的场可以用模式展开表示的问题
