形形色色的防火墙 根据不同网络应用环境选择合适的舫火墙 高端千兆防火墙 四复 高端百兆防火墙 防火墙+VPN 342 普通百兆防火墙 桌面型防火墙 7
7

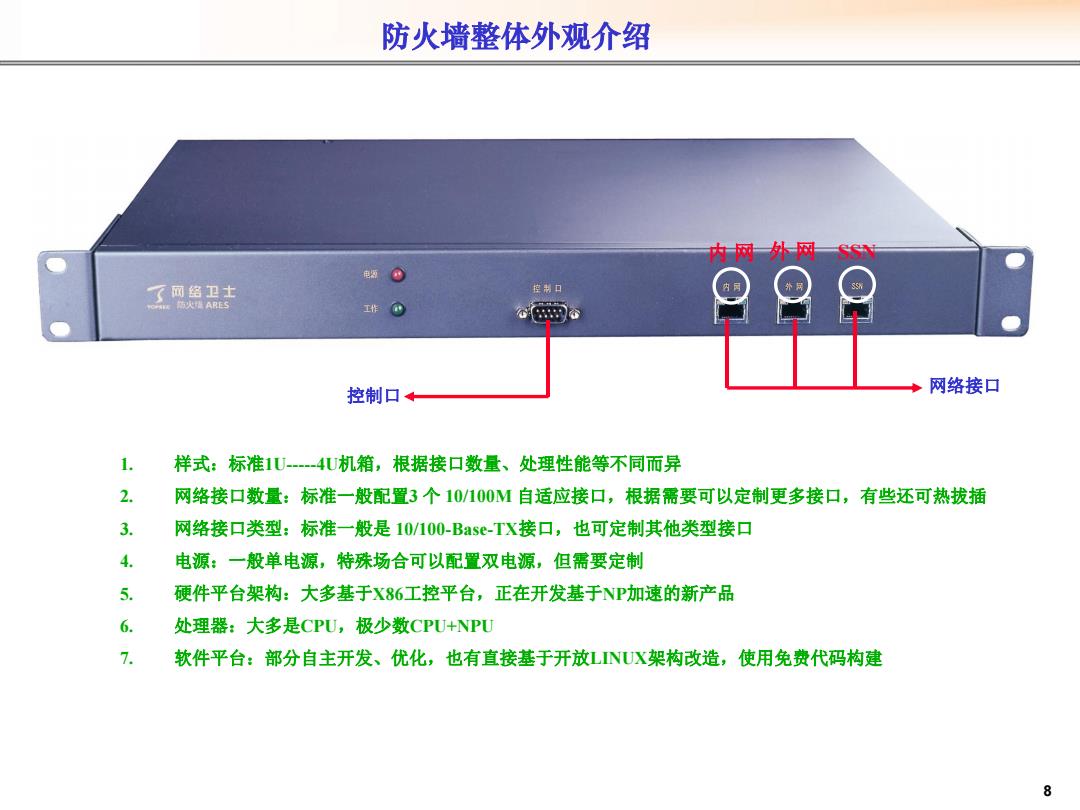

防火墙整体外观介绍 内网外网一 电5⊙ 了可吉 控制口 工作⊙ 公西 控制口 网络接口 1. 样式：标准1U-4U机箱，根据接口数量、处理性能等不同而异 2. 网络接口数量：标准一般配置3个10/100M自适应接口，根据需要可以定制更多接口，有些还可热拔插 3. 网络接口类型：标准一般是10/100-Base-TX接口，也可定制其他类型接口 4. 电源：一般单电源，特殊场合可以配置双电源，但需要定制 5. 硬件平台架构：大多基于X86工控平台，正在开发基于NP加速的新产品 6. 处理器：大多是CPU,极少数CPU+NPU 7. 软件平台：部分自主开发、优化，也有直接基于开放LNUX架构改造，使用免费代码构建 8
8 防火墙整体外观介绍 1. 样式：标准1U-----4U机箱，根据接口数量、处理性能等不同而异 2. 网络接口数量：标准一般配置3 个 10/100M 自适应接口，根据需要可以定制更多接口，有些还可热拔插 3. 网络接口类型：标准一般是 10/100-Base-TX接口，也可定制其他类型接口 4. 电源：一般单电源，特殊场合可以配置双电源，但需要定制 5. 硬件平台架构：大多基于X86工控平台，正在开发基于NP加速的新产品 6. 处理器：大多是CPU，极少数CPU+NPU 7. 软件平台：部分自主开发、优化，也有直接基于开放LINUX架构改造，使用免费代码构建 网络接口 内 网 外 网 SSN 控制口

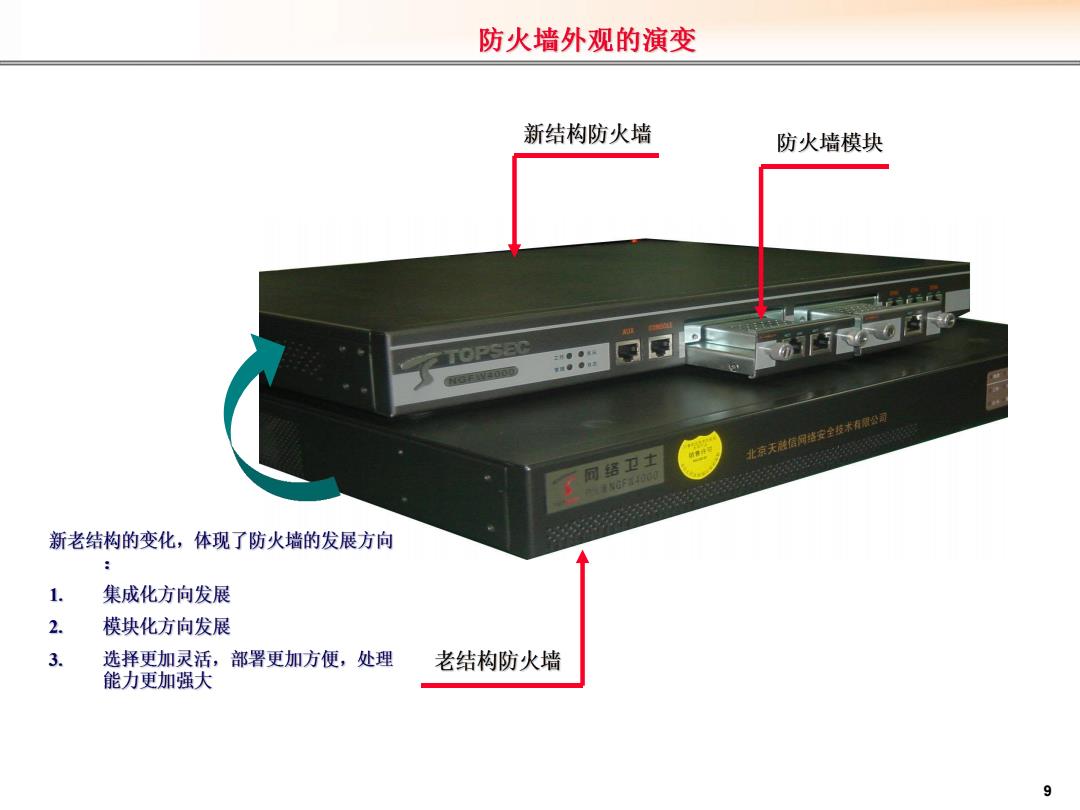

防火墙外观的演变 新结构防火墙 防火墙模块 TOPSEC 北京天融信网待安全发术有解公司 网塔卫士 新老结构的变化，体现了防火墙的发展方向 1. 集成化方向发展 2. 模块化方向发展 3. 选择更加灵活，部署更加方便，处理 老结构防火墙 能力更加强大 9
9
防火墙设计结构的变化 防火墙接口模块 OU■ 防火墙模块封装板 防火墙机箱与引擎 1. 根据需要可以通过扩充模块，增加端口的数量 2. 根据需要可以通过更换模块，改变端口的类型 3. 根据需要可以选择处理能力更好的机箱与引擎 10
10

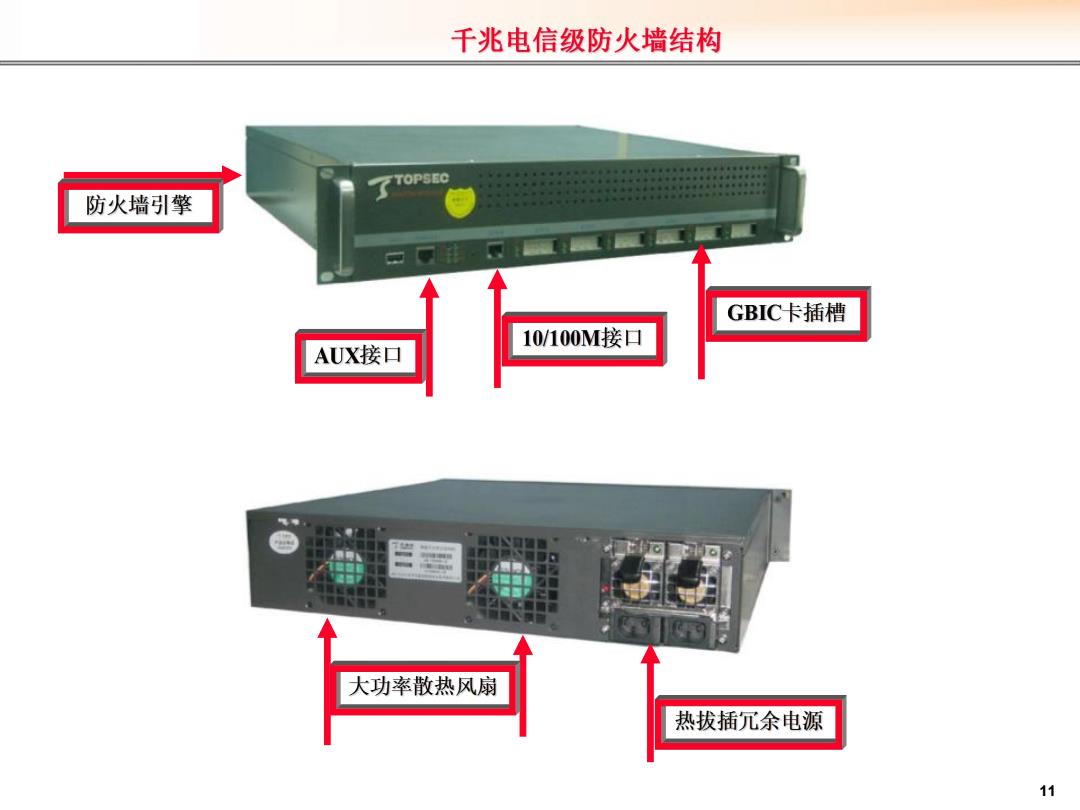

千兆电信级防火墙结构 TOPSEC 防火墙引擎 GBIC卡插槽 10/100M接口 AUX接口 大功率散热风扇 热拔插冗余电源 11
11
