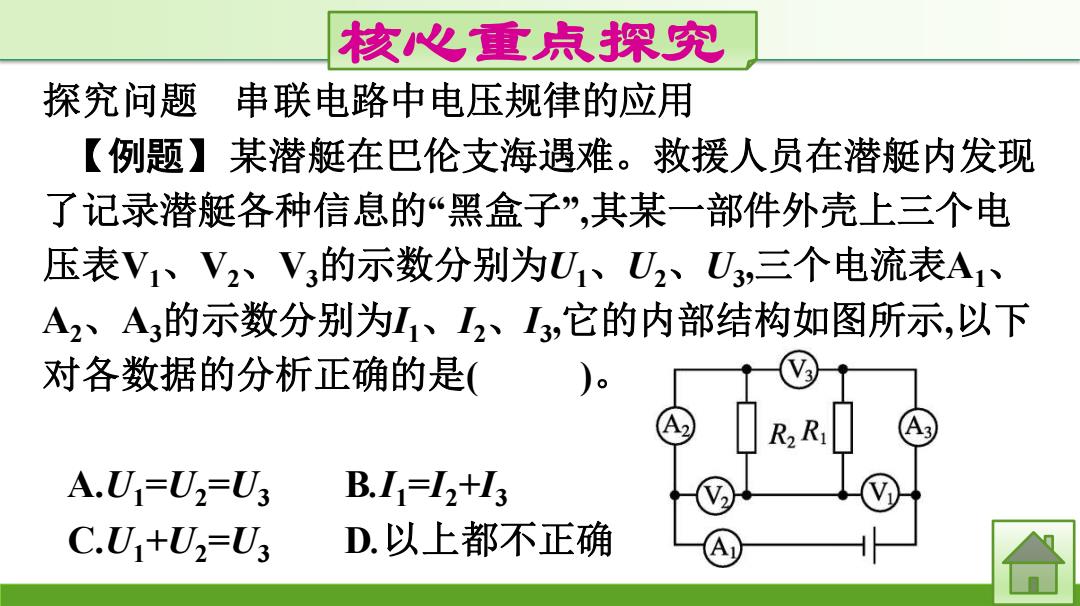

核心重点探究 探究问题 串联电路中电压规律的应用 【例题】某潜艇在巴伦支海遇难。救援人员在潜艇内发现 了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电 压表V1、V2、V3的示数分别为U1、U2、U3,三个电流表A、 A2、A3的示数分别为L1、I2、I3,它的内部结构如图所示，以下 对各数据的分析正确的是( A.U1=U2=U3 B.I1=I2+I3 C.U1+U2=U3 D.以上都不正确
核心重点探究 探究问题 串联电路中电压规律的应用 【例题】某潜艇在巴伦支海遇难。救援人员在潜艇内发现 了记录潜艇各种信息的“黑盒子”,其某一部件外壳上三个电 压表V1、V2、V3的示数分别为U1、U2、U3 ,三个电流表A1、 A2、A3的示数分别为I1、I2、I3 ,它的内部结构如图所示,以下 对各数据的分析正确的是( C )。 A.U1=U2=U3 B.I1=I2+I3 C.U1+U2=U3 D.以上都不正确

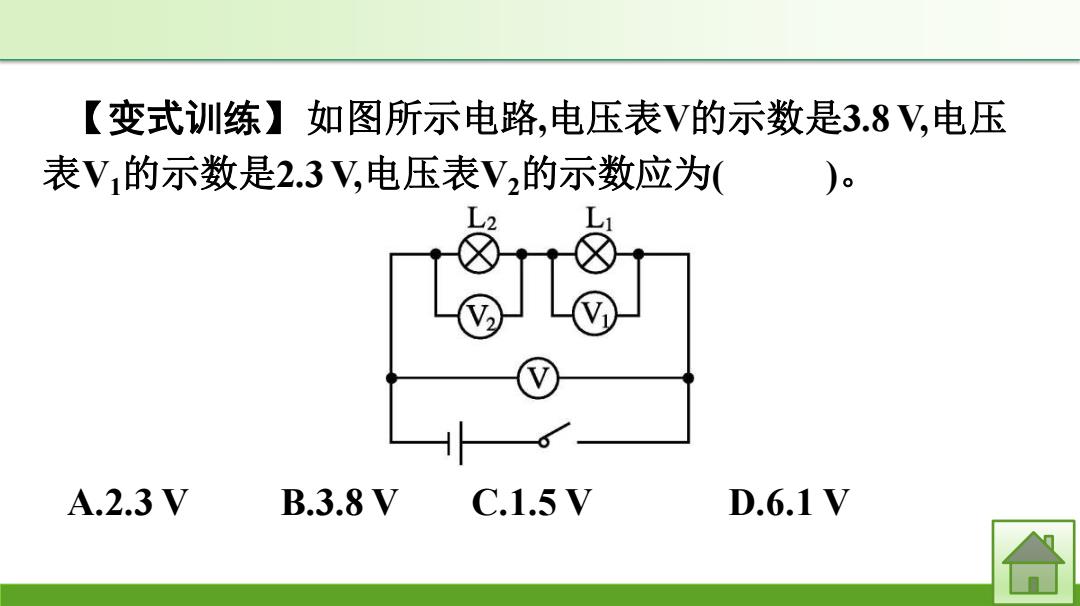

【变式训练】如图所示电路，电压表V的示数是3.8V,电压 表V的示数是2.3V,电压表V,的示数应为( A.2.3V B.3.8V C.1.5V D.6.1V
【变式训练】如图所示电路,电压表V的示数是3.8 V,电压 表V1的示数是2.3 V,电压表V2的示数应为( C )。 A.2.3 V B.3.8 V C.1.5 V D.6.1 V

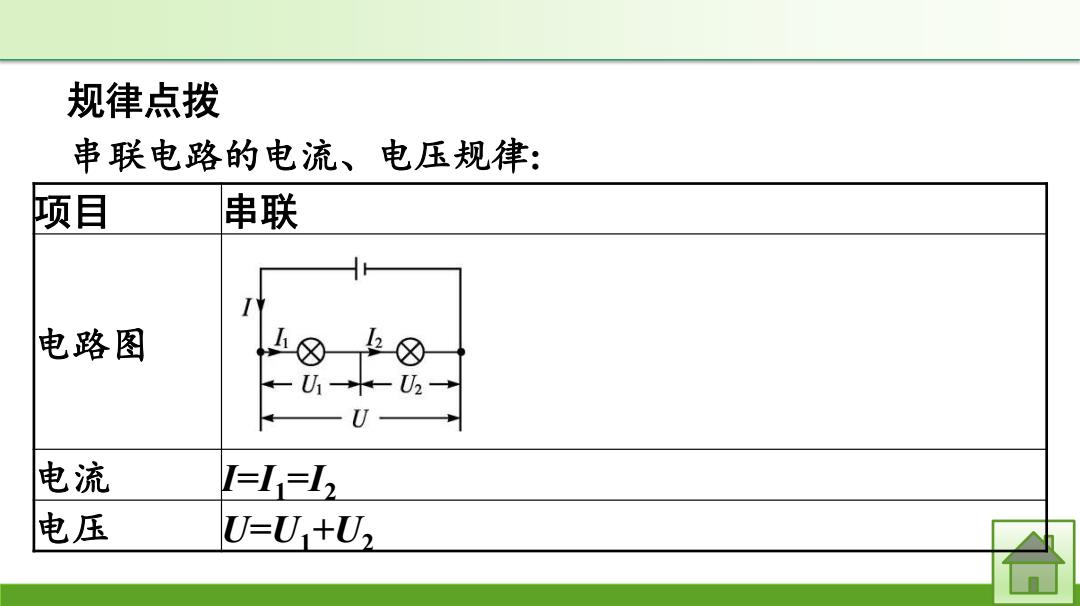

规律点拨 串联电路的电流、电压规律： 颅目 串联 电路图 U→-U→ 电流 =I=I2 电压 U=U+U
规律点拨 串联电路的电流、电压规律: 项目 串联 电路图 电流 I=I1=I2 电压 U=U1+U2
