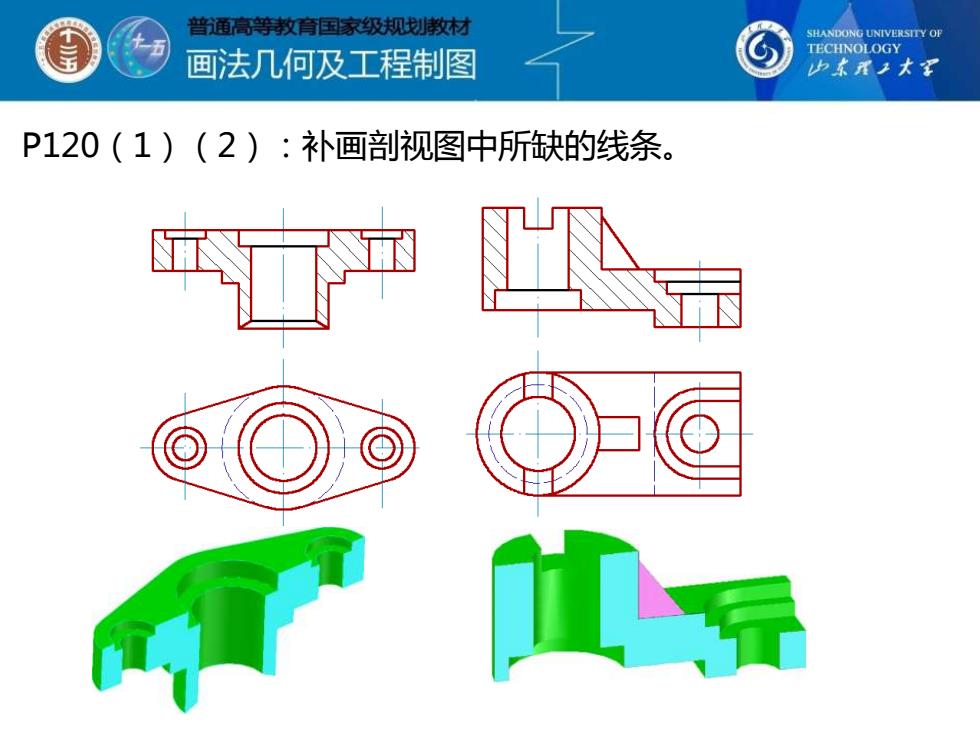

普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本承子大军 P120(1)（2):补画剖视图中所缺的线条
P120（1）（2）：补画剖视图中所缺的线条

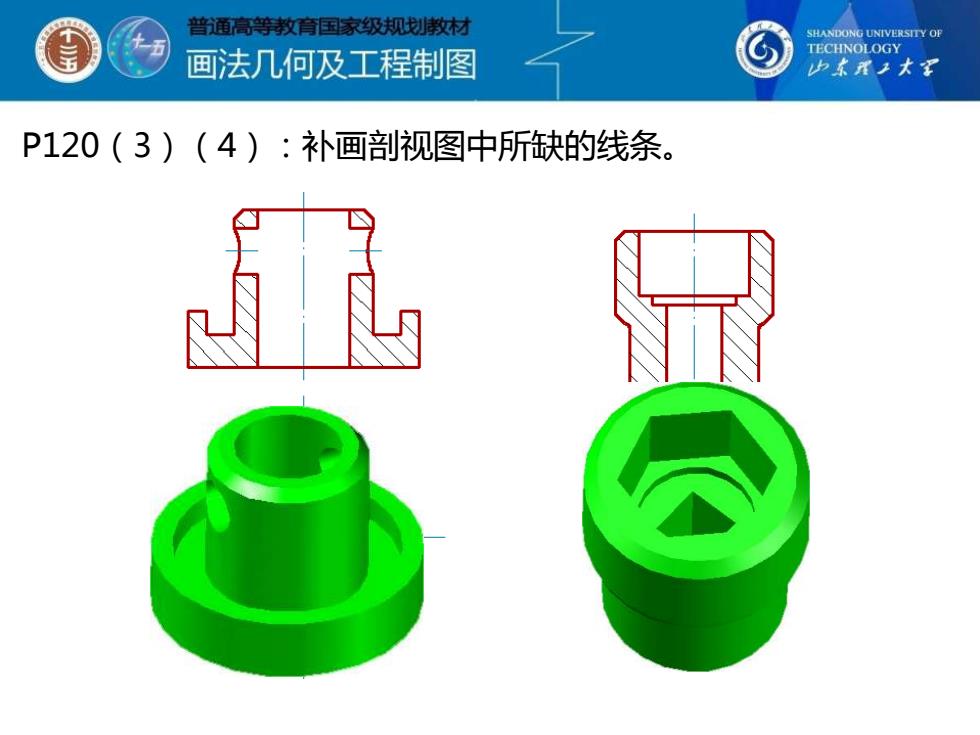

普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少本理子大军 P120(3)（4):补画剖视图中所缺的线条
P120（3）（4）：补画剖视图中所缺的线条

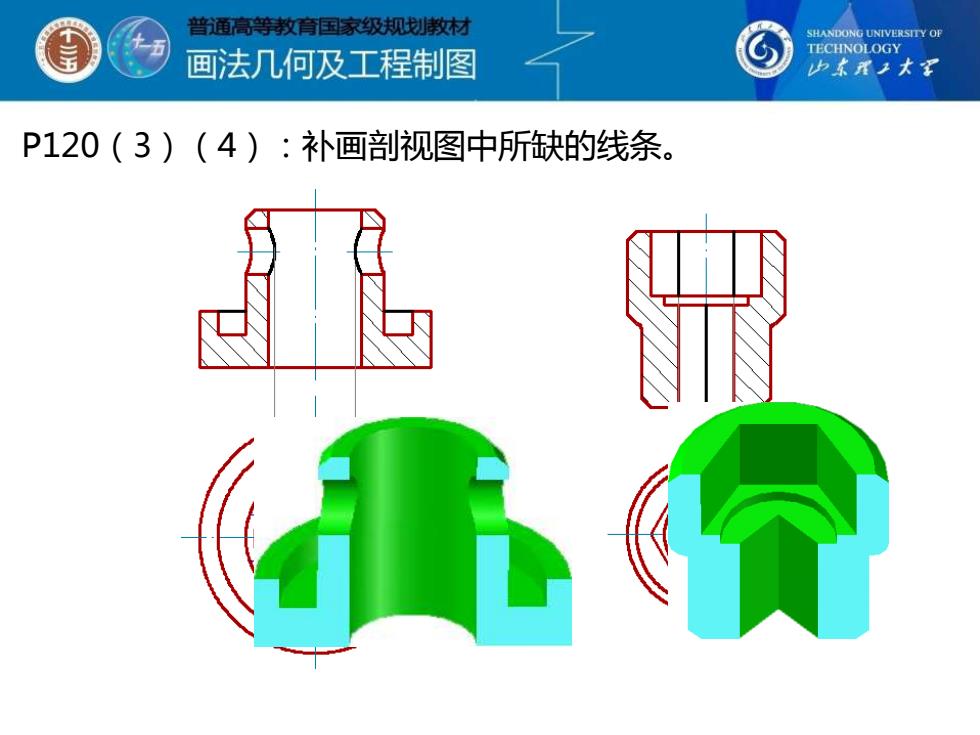

普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本承子大军 P120(3)（4):补画剖视图中所缺的线条
P120（3）（4）：补画剖视图中所缺的线条
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少本理子大军 P121（1):根据给出的视图，想象零件形状，并采用适当的表达 方式，画出零件的主视图。 第一步：根据已知视图，分析零件结构，想象零件形状。 行卡有年卡中书水中中年号华号中年中有卡中中年车中华中中年年中号单中年中年中年票中中中号中年中中年有等中有中年单◆年导有中年中中年车中卡4年年书中号中4中年子
P121（1）：根据给出的视图，想象零件形状，并采用适当的表达 方式，画出零件的主视图。 第一步：根据已知视图，分析零件结构，想象零件形状

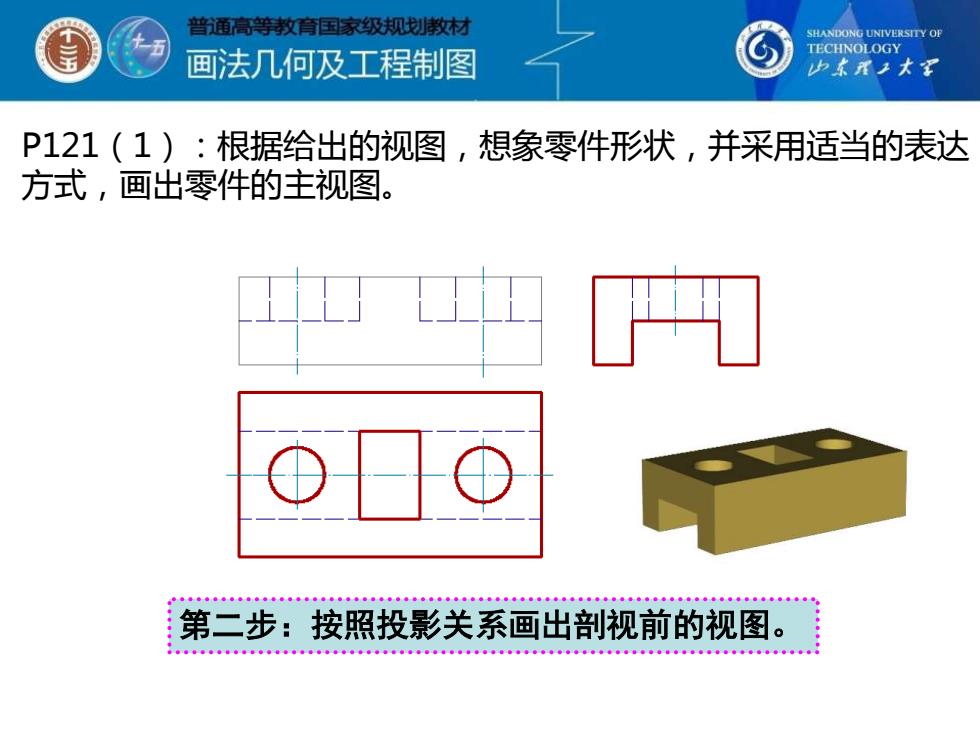

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P121（1):根据给出的视图，想象零件形状，并采用适当的表达 方式，画出零件的主视图。 第二步：按照投影关系画出剖视前的视图。 40心00.44040000044.t4000000000000.000
P121（1）：根据给出的视图，想象零件形状，并采用适当的表达 方式，画出零件的主视图。 第二步：按照投影关系画出剖视前的视图
