3-6选择数据范围作图 如果想跳到某一行可以用View一Go To Raw(这里如果发现你设定的行之前 的都没了，这仅仅是没显示出来而不失删除了，想要看到的话：Edt→ ResetToFullRange) 找到你想要的开始行，点右键一SetAsBegin,.同理设定结束行，然后作图。 3-7屏蔽曲线中的数据点 Mask工具栏默认不显示，可以从View→Toolbars设置出来。这样可以用设置 屏蔽区间或者点的颜色等 3-8曲线拟合 即用各种曲线拟合数据，在Analysis菜单里，常用的有线性拟合，多项式拟 合等，还可以利用Analysis-→Non-Linear Curve Fit里的两个选项做一些特殊的拟 和。 默认为整条曲线拟合，但可以设置为部分拟和，和mask配合使用会得到很 好的效果

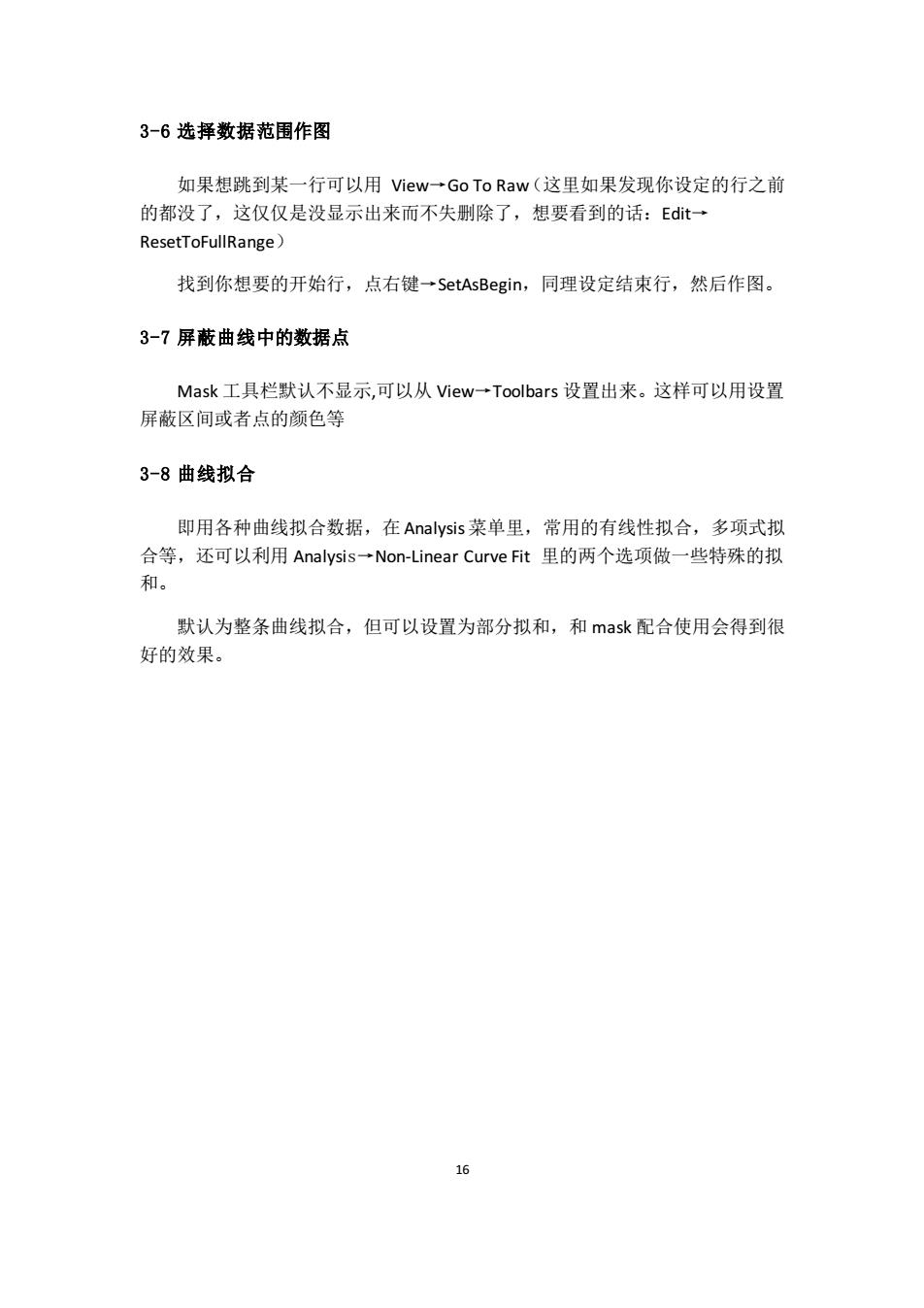

16 3-6 选择数据范围作图 如果想跳到某一行可以用 View→Go To Raw（这里如果发现你设定的行之前 的都没了，这仅仅是没显示出来而不失删除了，想要看到的话：Edit→ ResetToFullRange） 找到你想要的开始行，点右键→SetAsBegin，同理设定结束行，然后作图。 3-7 屏蔽曲线中的数据点 Mask 工具栏默认不显示,可以从 View→Toolbars 设置出来。这样可以用设置 屏蔽区间或者点的颜色等 3-8 曲线拟合 即用各种曲线拟合数据，在 Analysis 菜单里，常用的有线性拟合，多项式拟 合等，还可以利用 Analysis→Non-Linear Curve Fit 里的两个选项做一些特殊的拟 和。 默认为整条曲线拟合，但可以设置为部分拟和，和 mask 配合使用会得到很 好的效果
第四章绘制多层图形 图层是Origin中的一个很重要的概念，一个绘图窗口中可以有多个图层，从 而可以方便的创建和管理多个曲线或图形对象。 4-1打开项目文件 例子为Tutorial\Tutorial_3.opj 用W ww 4-20rign的多层图形模板 Origin自带了几个多图层膜板，这些模板允许你能够在取得数据以后，只需单 击"2 D Graphs Extended"工具栏上相应的命令按钮，就可以在一个绘图窗口把数据 绘制为多层图。 在项目\Tutorial小Tutorial_3.opj中四哥绘图窗口即为四个图形模板。它们分 别为双Y轴(DoubIeYAxis)、水平双屏(Horizontal2 Panel)、垂直双屏 (Vertical2 Panel)和四屏(4 Panel)图形模板。 .x 双Y轴图形模板 DoubleYAxis Graph
17 第四章 绘制多层图形 图层是 Origin 中的一个很重要的概念，一个绘图窗口中可以有多个图层，从 而可以方便的创建和管理多个曲线或图形对象。 4-1 打开项目文件 例子为\Tutorial\Tutorial_3.opj 4-2 Origin 的多层图形模板 Origin 自带了几个多图层膜板.这些模板允许你能够在取得数据以后,只需单 击"2D Graphs Extended"工具栏上相应的命令按钮,就可以在一个绘图窗口把数据 绘制为多层图。 在项目\Tutorial\Tutorial_3.opj 中四哥绘图窗口即为四个图形模板。它们分 别为双 Y 轴（DoubleYAxis）、水平双屏（Horizontal2Panel）、垂直双屏 （Vertical2Panel）和四屏（4Panel）图形模板。 双 Y 轴图形模板
如果数据中有两个因变量数列，它们的自变量数列数列相同，那个可以使用 此模板。 水平双屏图形模板 如果数据中包含两组相关数列，但是两组之间没有公用的数列，那么使用水 平双屏形模板。 2 Horizontal 2 Panel Graph 垂直双屏图形模板图 水平双屏图形模板的前提类似，只不过是两图的排列不同 Verticalz2 Panel 回x 12 r
18 如果数据中有两个因变量数列，它们的自变量数列数列相同，那个可以使用 此模板。 水平双屏图形模板 如果数据中包含两组相关数列，但是两组之间没有公用的数列，那么使用水 平双屏形模板。 垂直双屏图形模板图 水平双屏图形模板的前提类似，只不过是两图的排列不同
四屏图形模板 如果数据中包含四组相关数列，而且它们之间没有公用的数列，么使用四屏图形 模板。 日4pnel 回X 1网 Four P anel Graph 服0 上述四种膜板再加上九屏图形模板就是Origin所提供的自带多图形模板。 4-3在工作表中指定多个X列
19 四屏图形模板 如果数据中包含四组相关数列，而且它们之间没有公用的数列，么使用四屏图形 模板。 上述四种膜板再加上九屏图形模板就是 Origin 所提供的自带多图形模板。 4-3 在工作表中指定多个 X 列
A]BY]CM DMY EMY]FIY] 11 CM] DM EM FM Plot 色Pate Insert Delete Set As Xx 目Set Colun Yalues. 对准D点右键选择SetAsX设为X列得到 留Datal B(Y1)C(Y1) D[X2] E[Y2) 11 说明：默认Y与左侧最近的x轴关联，也就是BC与A,EF与D关联 4-4创建多层图形 20
20 对准 D 点右键选择 SetAs X 设为 X 列得到 说明:默认 Y 与左侧最近的 X 轴关联,也就是 BC 与 A，EF 与 D 关联。 4-4 创建多层图形
