1.2菜单栏 菜单简要说明： e文件功能操作打开文件、输入输出数据图形等 Edt编辑功能操作包括数据和图像的编辑等，比如复制粘贴清除等，特别注意 undo功能 View视图功能操作控制屏幕显示， Plot绘图功能操作主要提供5类功能： 1、几种样式的二维绘图功能，包括直线、描点、直线加符号、特殊线/符 号、条形图、柱形图、特殊条形图/柱形图和饼图 2、三维绘图 3、气泡/彩色映射图、统计图和图形版面布局 4、特种绘图，包括面积图、极坐标图和向量 5、模板：把选中的工作表数据到如绘图模板 Column列功能操作比如设置列的属性，增加删除列等 Graph图形功能操作主要功能包括增加误差栏、函数图、缩放坐标轴、交换X、 Y轴等 Data数据功能操作 Analysis分析功能操作 对工作表窗口：提取工作表数据；行列统计：排序；数字信号处理（快速傅 里叶变换FFT、相关Corelate、.卷积Convolute、解卷Deconvolute):统计功能 (T一检验)、方差分析(ANOAV)、多元回归(Multiple Regression):非线性 曲线拟合等 对绘图窗口：数学运算：平滑滤波图形变换；T线性多项式、非线性 曲线等各种拟合方法 Plot3D三维绘图功能操作根据矩阵绘制各种三维条状图、表面图、等高线 6

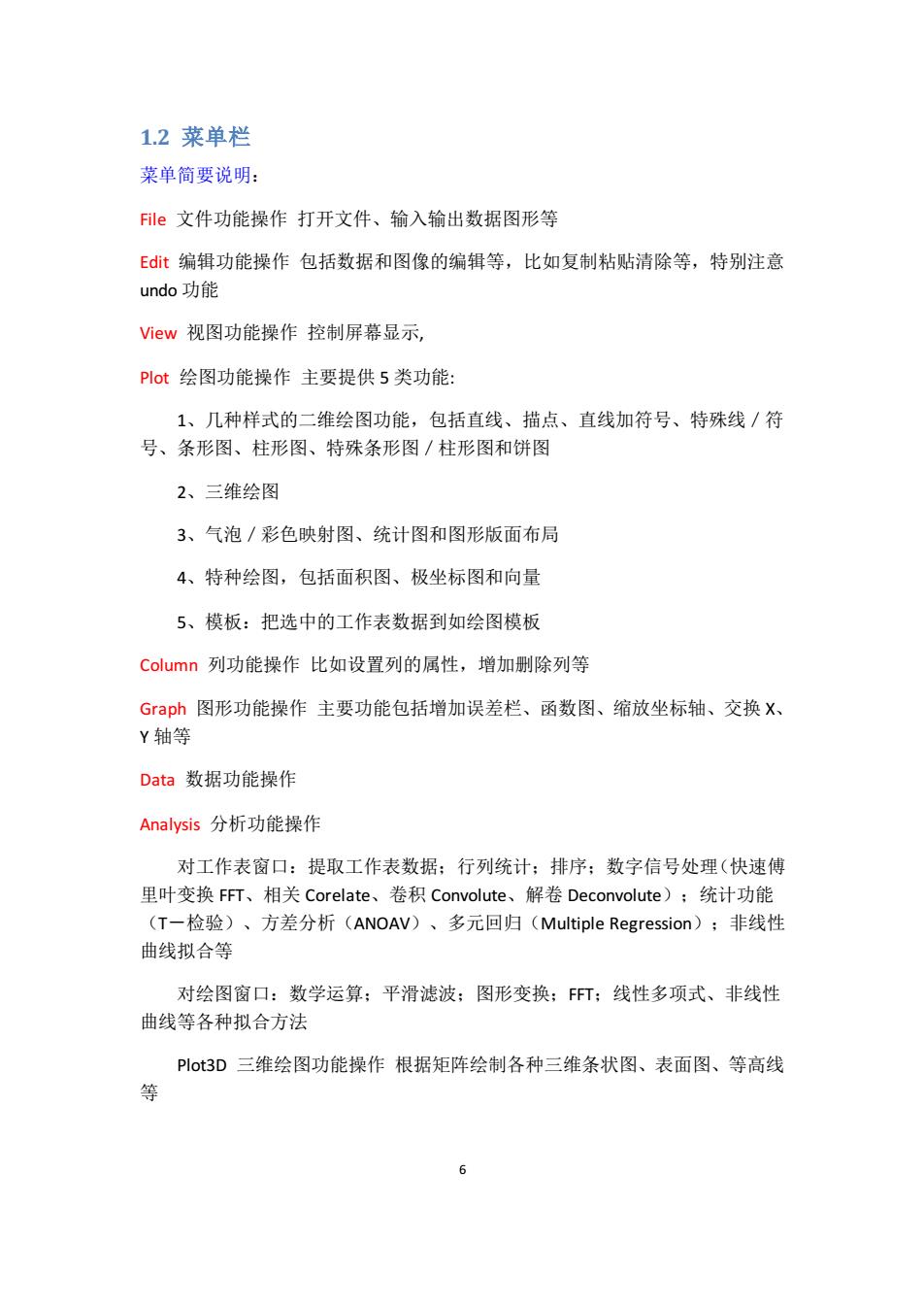

6 1.2 菜单栏 菜单简要说明： File 文件功能操作 打开文件、输入输出数据图形等 Edit 编辑功能操作 包括数据和图像的编辑等，比如复制粘贴清除等，特别注意 undo 功能 View 视图功能操作 控制屏幕显示, Plot 绘图功能操作 主要提供 5 类功能: 1、几种样式的二维绘图功能，包括直线、描点、直线加符号、特殊线／符 号、条形图、柱形图、特殊条形图／柱形图和饼图 2、三维绘图 3、气泡／彩色映射图、统计图和图形版面布局 4、特种绘图，包括面积图、极坐标图和向量 5、模板：把选中的工作表数据到如绘图模板 Column 列功能操作 比如设置列的属性，增加删除列等 Graph 图形功能操作 主要功能包括增加误差栏、函数图、缩放坐标轴、交换 X、 Y 轴等 Data 数据功能操作 Analysis 分析功能操作 对工作表窗口：提取工作表数据；行列统计；排序；数字信号处理（快速傅 里叶变换 FFT、相关 Corelate、卷积 Convolute、解卷 Deconvolute）；统计功能 （T－检验）、方差分析（ANOAV）、多元回归（Multiple Regression）；非线性 曲线拟合等 对绘图窗口：数学运算；平滑滤波；图形变换；FFT；线性多项式、非线性 曲线等各种拟合方法 Plot3D 三维绘图功能操作 根据矩阵绘制各种三维条状图、表面图、等高线 等
Matrix矩阵功能操作对矩阵的操作，包括矩阵属性、维数和数值设置，矩阵转 置和取反，矩阵扩展和收缩，矩阵平滑和积分等 Took工具功能操作 对工作表窗口：选项控制：工作表脚本：线性、多项式和S曲线拟合 对绘图窗口：选项控制：层控制：提取峰值：基线和平滑：线性、多项式和 S曲线拟合 Format格式功能操作 对工作表窗口：菜单格式控制、工作表显示控制，栅格捕捉、调色板等 对绘图窗口：菜单格式控制：图形页面、图层和线条样式控制，栅格捕捉， 坐标轴样式控制和调色板等 Window窗口功能操作控制窗口显示 Help帮助 二、基本操作 作图的一般需要一个项目Project来完成，File→New 保存项目的缺省后缀为：OP 自动备份功能：Tools-→Option-一Open/Close选项卡一“Backup Project Before Saving" 添加项目：File→Append 刷新子窗口：如果修改了工作表或者绘图子窗口的内容，一般会自动刷新，如果 没有请Window-→Refresh 第二章简单二维图 2-1输入数据 一般来说数据按照XY坐标存为两列，假设文件为sindata.dat,.如下格式：
7 Matrix 矩阵功能操作 对矩阵的操作，包括矩阵属性、维数和数值设置，矩阵转 置和取反，矩阵扩展和收缩，矩阵平滑和积分等 Tools 工具功能操作 对工作表窗口：选项控制；工作表脚本；线性、多项式和 S 曲线拟合 对绘图窗口：选项控制；层控制；提取峰值；基线和平滑；线性、多项式和 S 曲线拟合 Format 格式功能操作 对工作表窗口：菜单格式控制、工作表显示控制，栅格捕捉、调色板等 对绘图窗口：菜单格式控制；图形页面、图层和线条样式控制，栅格捕捉， 坐标轴样式控制和调色板等 Window 窗口功能操作 控制窗口显示 Help 帮助 二、基本操作 作图的一般需要一个项目 Project 来完成，File→New 保存项目的缺省后缀为：OPJ 自动备份功能：Tools→Option→Open／Close 选项卡→“Backup Project Before Saving” 添加项目：File→Append 刷新子窗口：如果修改了工作表或者绘图子窗口的内容，一般会自动刷新，如果 没有请 Window→Refresh 第二章 简单二维图 2-1 输入数据 一般来说数据按照 X Y 坐标存为两列，假设文件为 sindata.dat,如下格式：
sin(x) 0.0 0.000 0.10.100 0 0.199 .30.296 输入数据请对准datal表格点右键调出如下窗口，然后选择Inport ASCII找到 sindata.dat文件打开就行 查找范圆)日0rin 习←白心图 L巳Se Temciate 量it5知. reheetDet过 文件名图：4t, 打开) Egort AC 文件模型)：康I 取鸿 EtS。 厂pmr- 10 厂Partia Import 2-2、绘制简单二维图 按住鼠标左键拖动选定这两列数据，用下图最下面一排按钮就可以绘制简单 的图形。 2-3设置列属性 双击A列或者点右键选则Properties,.这里可以设置一些列的属性
8 X sin(x) 0.0 0.000 0.1 0.100 0.2 0.199 0.3 0.296 . 输入数据请对准 data1 表格点右键调出如下窗口，然后选择 Inport ASCII 找到 sindata.dat 文件打开就行 2-2、绘制简单二维图 按住鼠标左键拖动选定这两列数据,用下图最下面一排按钮就可以绘制简单 的图形。 2-3 设置列属性 双击 A 列或者点右键选则 Properties,这里可以设置一些列的属性

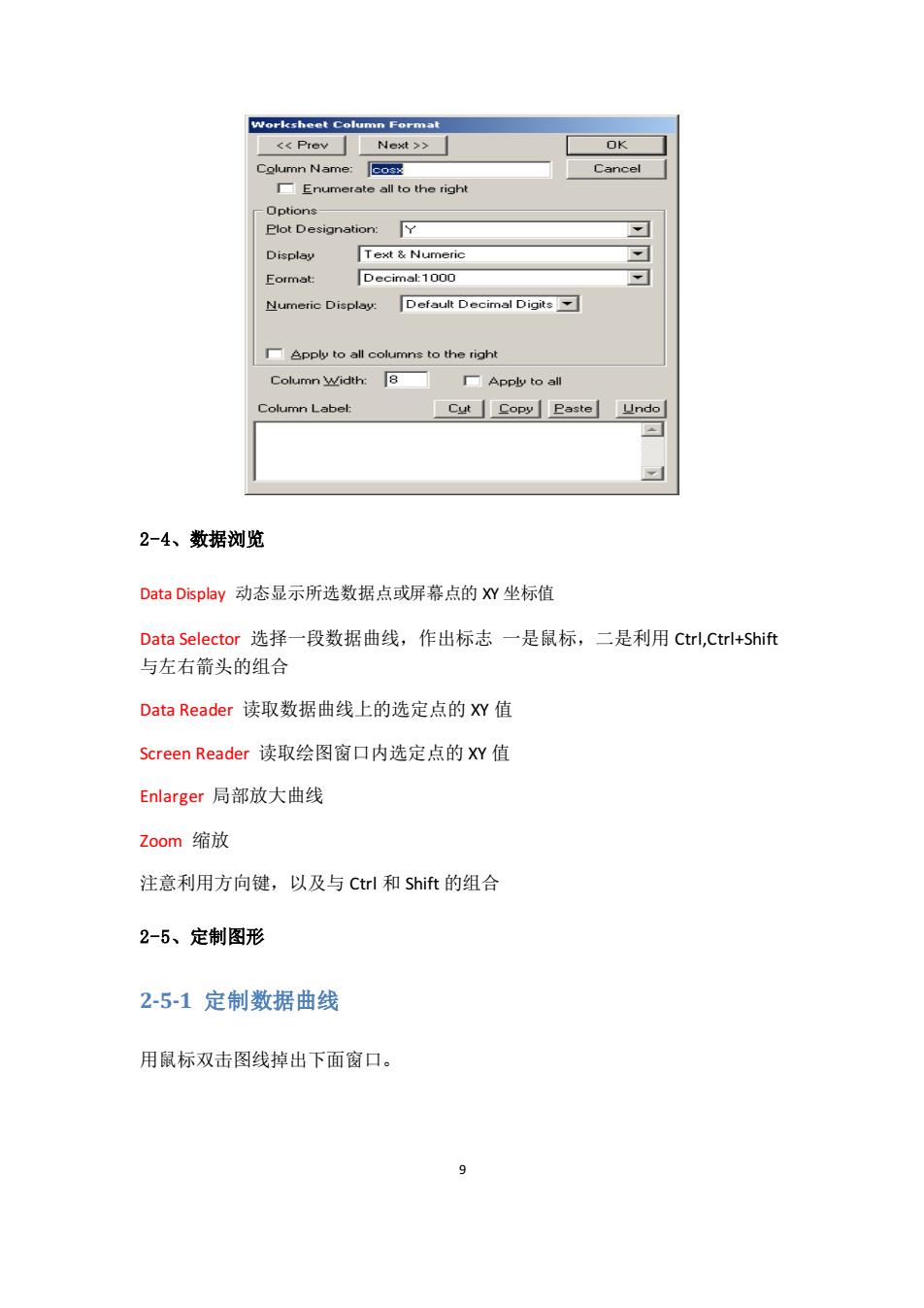

5 Prev Next > OK Column Name: Cancel ■Enun erate all to the right Display Text Numeric Format Decimel:1000 play: Dofault Decimal Digits习 Apply to all columns to the right Column Width8 Apply to all olumn Labet: Cut Copy Paste Lndo 2-4、数据浏览 Data Display动态显示所选数据点或屏幕点的XY坐标值 Data Selector选择一段数据曲线，作出标志一是鼠标，二是利用ctrl,Ctrl+shi 与左右箭头的组合 Data Reader读取数据曲线上的选定点的XY值 Screen Reader读取绘图窗口内选定点的XY值 Enlarger局部放大曲线 Zoom缩放 注意利用方向键，以及与Ctrl和Shit的组合 2-5、定制图形 2-5-1定制数据曲线 用鼠标双击图线掉出下面窗口。 9
9 2-4、数据浏览 Data Display 动态显示所选数据点或屏幕点的 XY 坐标值 Data Selector 选择一段数据曲线，作出标志 一是鼠标，二是利用 Ctrl,Ctrl+Shift 与左右箭头的组合 Data Reader 读取数据曲线上的选定点的 XY 值 Screen Reader 读取绘图窗口内选定点的 XY 值 Enlarger 局部放大曲线 Zoom 缩放 注意利用方向键，以及与 Ctrl 和 Shift 的组合 2-5、定制图形 2-5-1 定制数据曲线 用鼠标双击图线掉出下面窗口

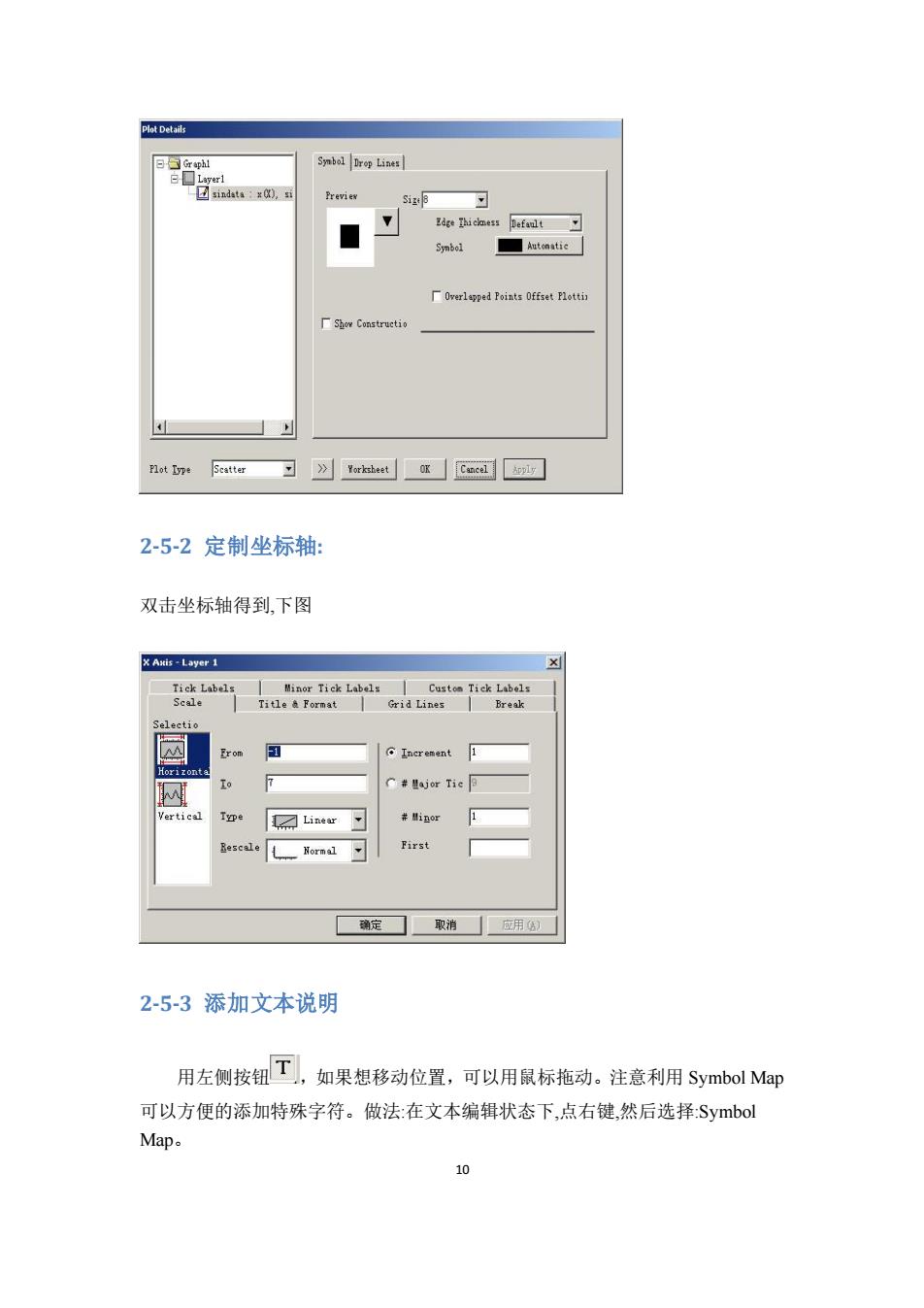

好 idass Defult习 ☐ie lot Ime5etr习》lockabeet ax Cencil gls 2-5-2定制坐标轴： 双击坐标轴得到，下图 X Axis-Layer First 确定☐取消应用 2-5-3添加文本说明 用左侧按钮T,如果想移动位置，可以用鼠标拖动。注意利用Symbol Map 可以方便的添加特殊字符。做法：在文本编辑状态下，点右键，然后选择：Symbol Map
10 2-5-2 定制坐标轴: 双击坐标轴得到,下图 2-5-3 添加文本说明 用左侧按钮 ，如果想移动位置，可以用鼠标拖动。注意利用 Symbol Map 可以方便的添加特殊字符。做法:在文本编辑状态下,点右键,然后选择:Symbol Map
