六、计数率计电路 泵电路 充电，q=C(1一I可，) 截止 输衡慼，下跳变到零时 每秒充电电量边-U。)=Uo/R 本D2 6 R U。= 1+nRC 当nRC,<<1时 辅出电压和每秘精箭尖 U。≈nRC Um 的脉冲数成正比
六、计数率计电路——泵电路 D1 D2 ui uo R C1 C 导通 当输入Ui由零上跳变到Um时 充电， ( ) q = C1 Um −Uo 每秒充电电量为nq 截止 当输入Ui由Um下跳变到零时 通过D2放 电 通过R放电 nC1 (Um −Uo ) = UO / R 达到平衡时 o Um nRC nRC U 1 1 1 + = 当nRC1<<1时 Uo nRC1 Um 输出电压和每秒输入 的脉冲数成正比

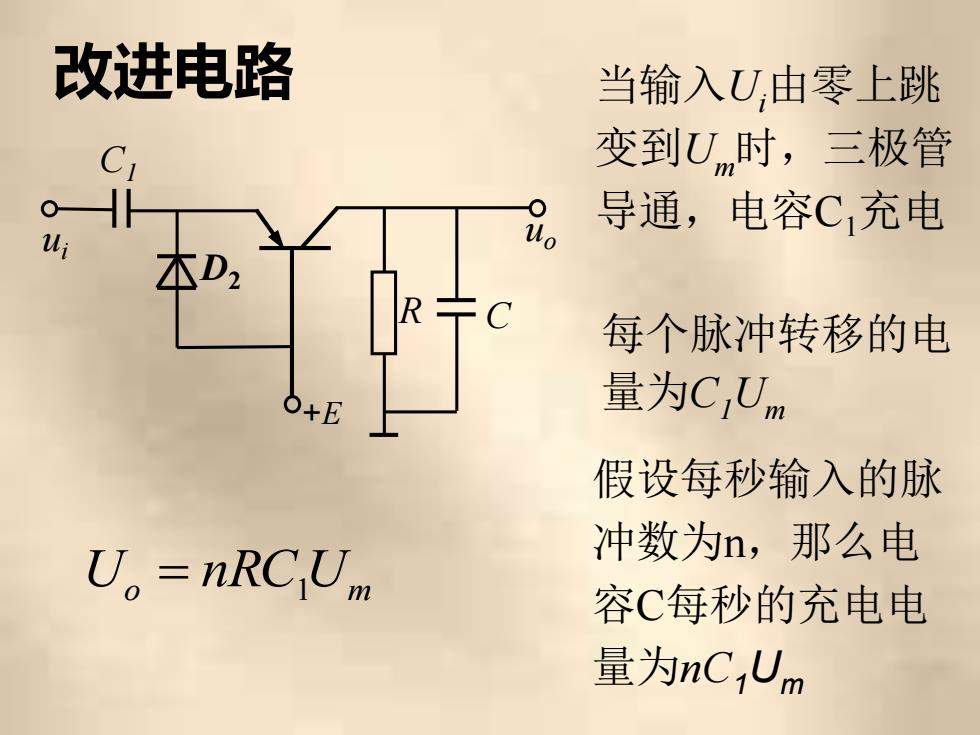

改进电路 当输入U,由零上跳 变到Un时，三极管 8。 导通，电容C充电 本D2 每个脉冲转移的电 6+E 量为C,Um 假设每秒输入的脉 冲数为n,那么电 U。=nRCUm 容C每秒的充电电 量为nCUm
改进电路 D2 ui uo R C1 C +E Uo = nRC1 Um 当输入Ui由零上跳 变到Um时，三极管 导通，电容C1充电 每个脉冲转移的电 量为C1Um 假设每秒输入的脉 冲数为n，那么电 容C每秒的充电电 量为nC1Um

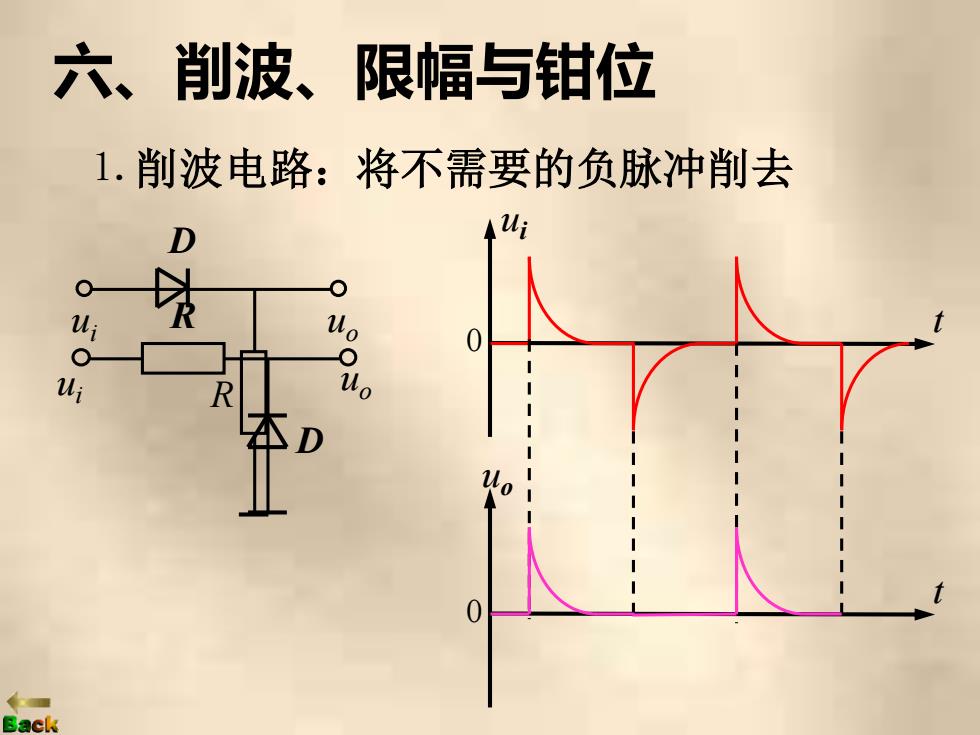

六、削波、限幅与钳位 1.削波电路：将不需要的负脉冲削去 D 0 uo Q 0 R uo ←理 Gack
六、削波、限幅与钳位 ⒈ 削波电路：将不需要的负脉冲削去 D ui uo R D ui uo R ui 0 t uo 0 t

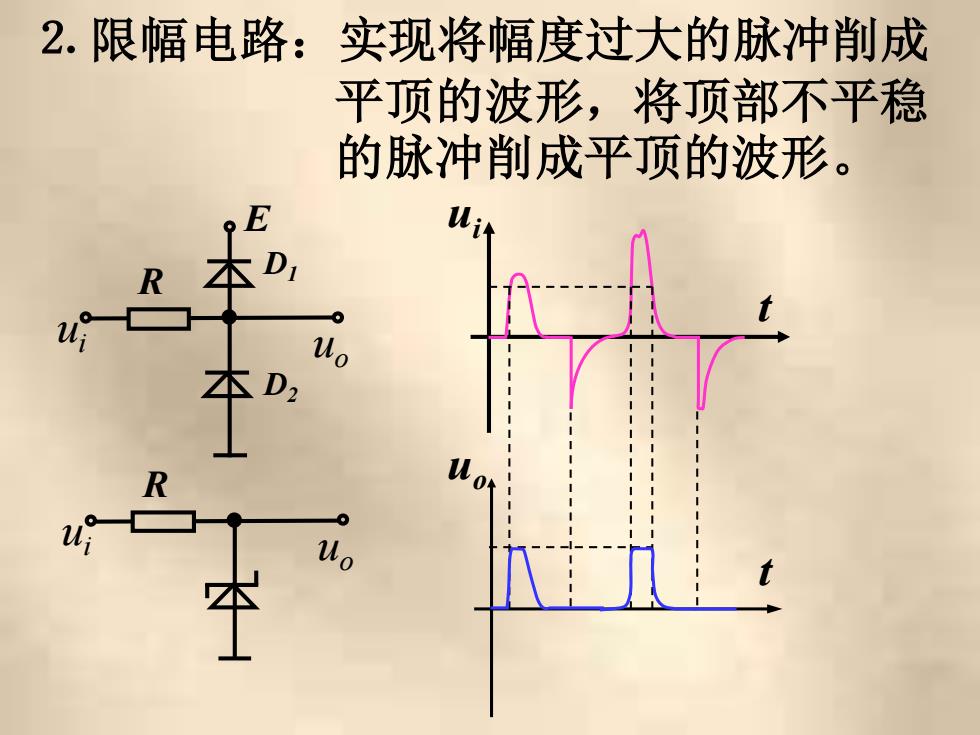

2.限幅电路：实现将幅度过大的脉冲削成 平顶的波形，将顶部不平稳 的脉冲削成平顶的波形。 R R uo
t ui uo t ⒉ 限幅电路：实现将幅度过大的脉冲削成 平顶的波形，将顶部不平稳 的脉冲削成平顶的波形。 ui uo R ui uo R E D1 D2
双向限幅电路 ￥D1本D2 精自行分析
ui uo R D1 D2 + － + － V1 V2 双向限幅电路 请自行分析 t ui uo t
