研究数字电路时注重电路输出、输 入间的逻辑关系，因此不能采用模 拟电路的分析方法。主要的分析工 具是逻辑代数，电路的功能用真值 表、逻辑表达式或波形图表示。 在数字电路中，三极管工作在开关 状态下，即工作在饱和状态或截止 状态
研究数字电路时注重电路输出、输 入间的逻辑关系，因此不能采用模 拟电路的分析方法。主要的分析工 具是逻辑代数，电路的功能用真值 表、逻辑表达式或波形图表示。 在数字电路中，三极管工作在开关 状态下，即工作在饱和状态或截止 状态
在数完亳守弄模发鼎胳钨 情束商，通帚我府解毛痨另屙亮獎的 陕波俺漏与最学甩蜂脉疲渑晶交建 的建以信妈何数电处更骤 自痔波如何整形，是本章讨论的重 点
在近代电子设备中，按照信号形式 的不同,通常我们将电路分为两大类： 模拟电路与数字电路。模拟电路处理 的是模拟信号；数字电路处理的是数 字信号。 数字电路区别于模拟电路的主要 特点之 一是：它的工作信号是离散的 脉冲信号。最常用的脉冲信号是方波 ( 矩形波)。如何产生方波以及对不理 想的方波如何整形，是本章讨论的重 点

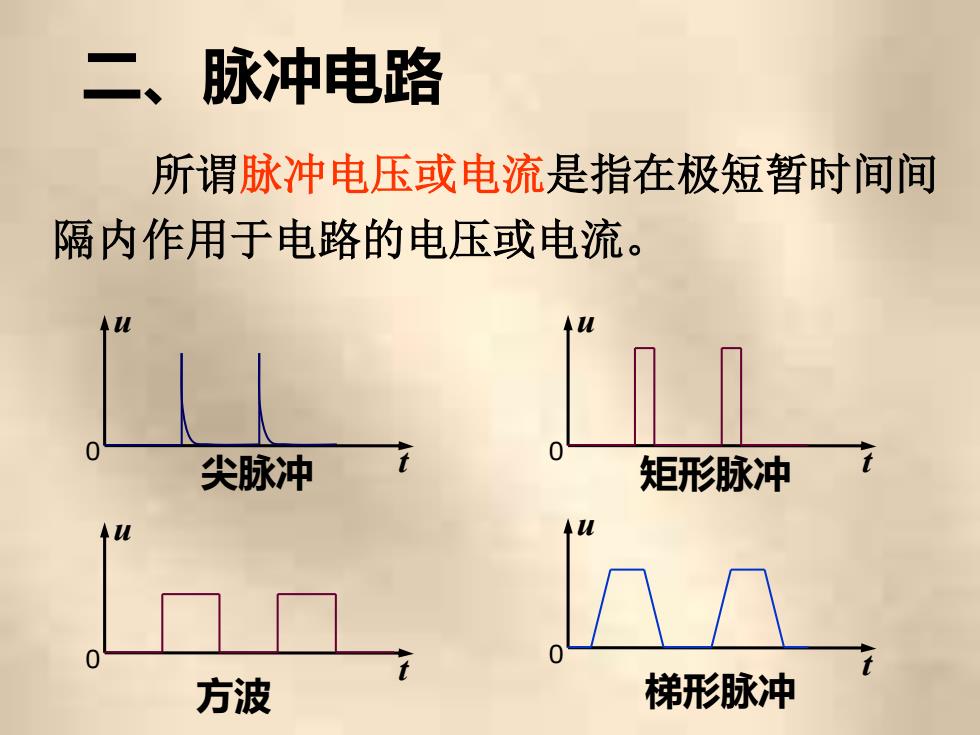

二、脉冲电路 所谓脉冲电压或电流是指在极短暂时间间 隔内作用于电路的电压或电流。 尖脉冲 矩形脉冲 方波 梯形脉冲
t 0 u t 0 u 二、脉冲电路 所谓脉冲电压或电流是指在极短暂时间间 隔内作用于电路的电压或电流。 t 0 u t 0 u 尖脉冲 方波 矩形脉冲 梯形脉冲
三、脉冲的主要参数 脉冲周期 脉冲幅车顶 周期性重 电流由0明c变至 复的脉冲 Um 序列中 0.9Um 两个相邻 0.5Um 脉冲间的 时间间隔。到 d.5Um为止 所持续的时 间。也称有 效脉宽。 脉冲下降时间：脉冲前沿从 下降到0.1U,所需要的时间
脉冲上升时间：脉冲前沿从0.1Um 上升到0.9Um所需要的时间 脉冲下降时间：脉冲前沿从0.9Umx 下降到0.1Um所需要的时间 三、脉冲的主要参数 Um 0.9Um 0.5Um 0.1Um 0 tw t r t f tp 脉冲幅度：脉冲电压或 电流由0跳变至最大值 前沿 平顶 后沿 T 脉冲宽度： 从脉冲前沿 上升到 0.5Um处开 始，到脉冲 后沿下降到 0.5Um为止 所持续的时 间。也称有 效脉宽。 脉冲周期： 周期性重 复的脉冲 序列中， 两个相邻 脉冲间的 时间间隔
