十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 线框分析 多带年年年国■雪面面国■国带等系细国年 相套线框 凸出 凹进 通孔
16 凸出 凹进 通孔 线框分析 相 套 线 框
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山X工大军 线框分析 交线 主视图可以看 为一个大线框套 四个小线框，中 相套线框 间圆通过俯视图 分析为通孔；俯 视图同样分析。 17
17 交线 主视图可以看 为一个大线框套 四个小线框 ， 中 间圆通过俯视图 分析为通孔；俯 视图同样分析 。 线框分析 相套线框

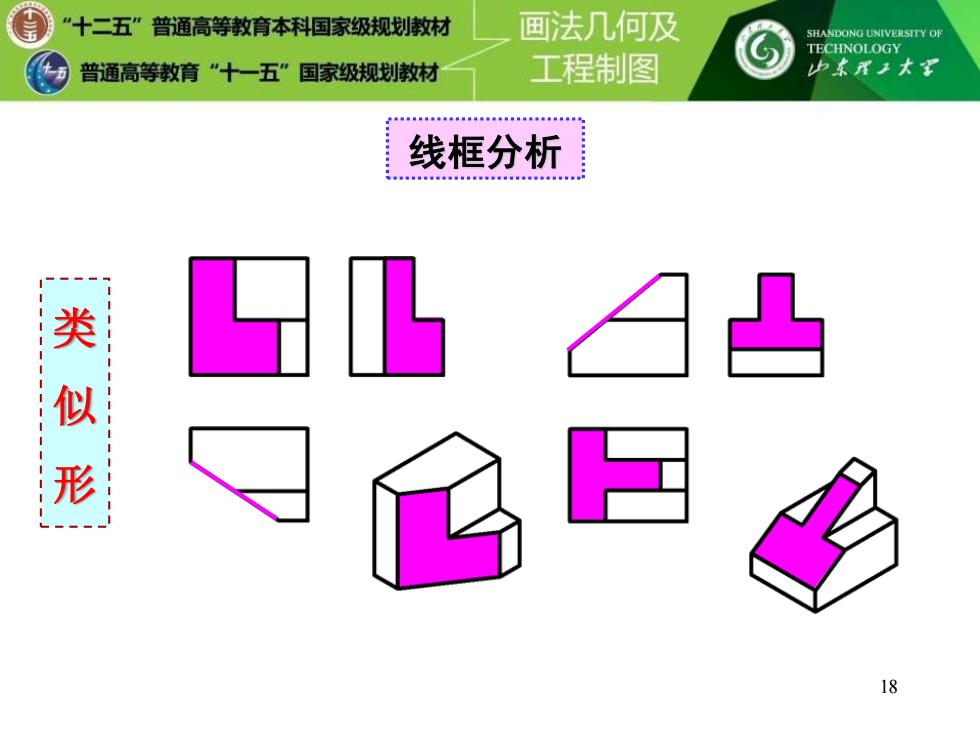

'十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 山本用王大家 线框分析 年面国层面每年金年面■国年能都细国国参 类似形 18
18 线框分析 类似形

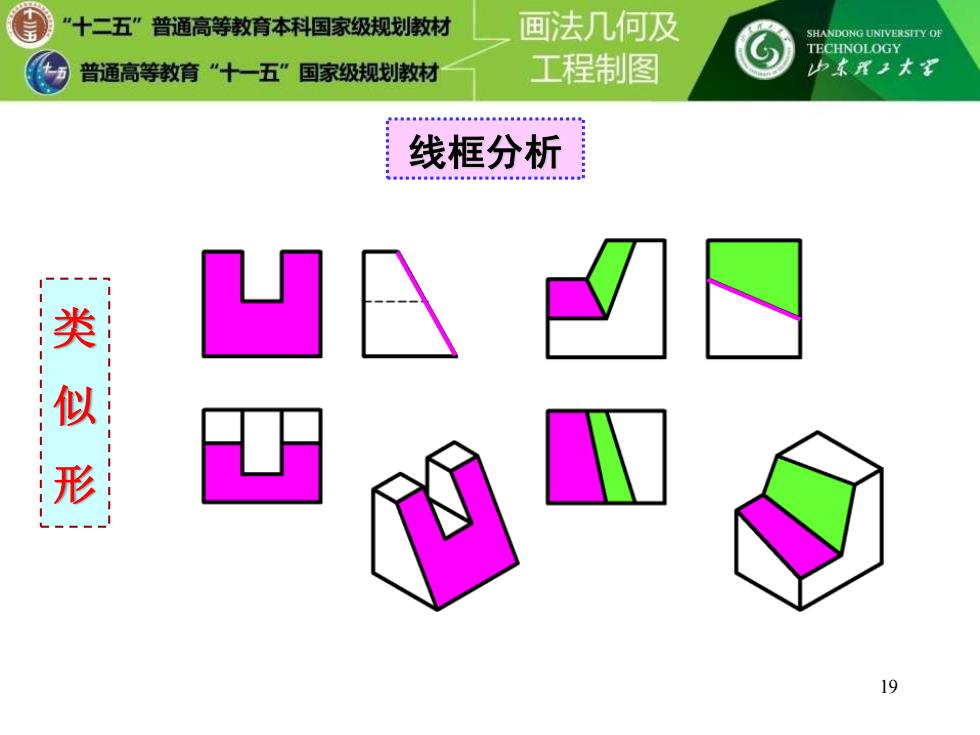

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山X工大到 线框分析 类似形
19 线框分析 类似形

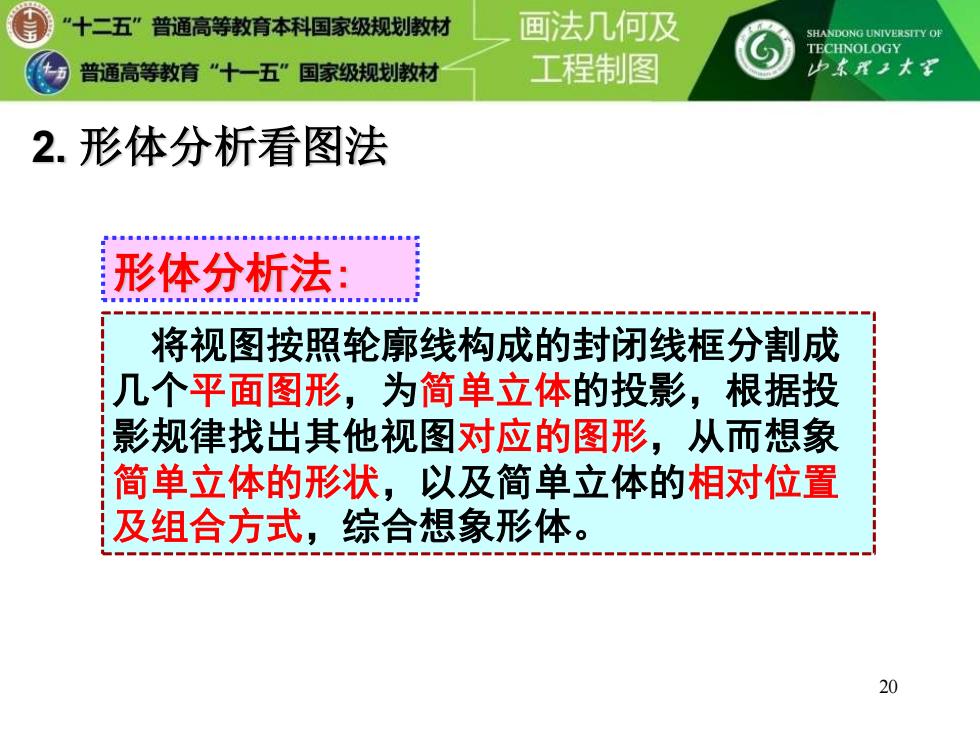

十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 2.形体分析看图法 形体分析法： 将视图按照轮廓线构成的封闭线框分割成 几个平面图形，为简单立体的投影，根据投 影规律找出其他视图对应的图形，从而想象 简单立体的形状，以及简单立体的相对位置 及组合方式，综合想象形体。 20
20 2. 形体分析看图法 形体分析法: 将视图按照轮廓线构成的封闭线框分割成 几个平面图形，为简单立体的投影，根据投 影规律找出其他视图对应的图形，从而想象 简单立体的形状，以及简单立体的相对位置 及组合方式，综合想象形体
