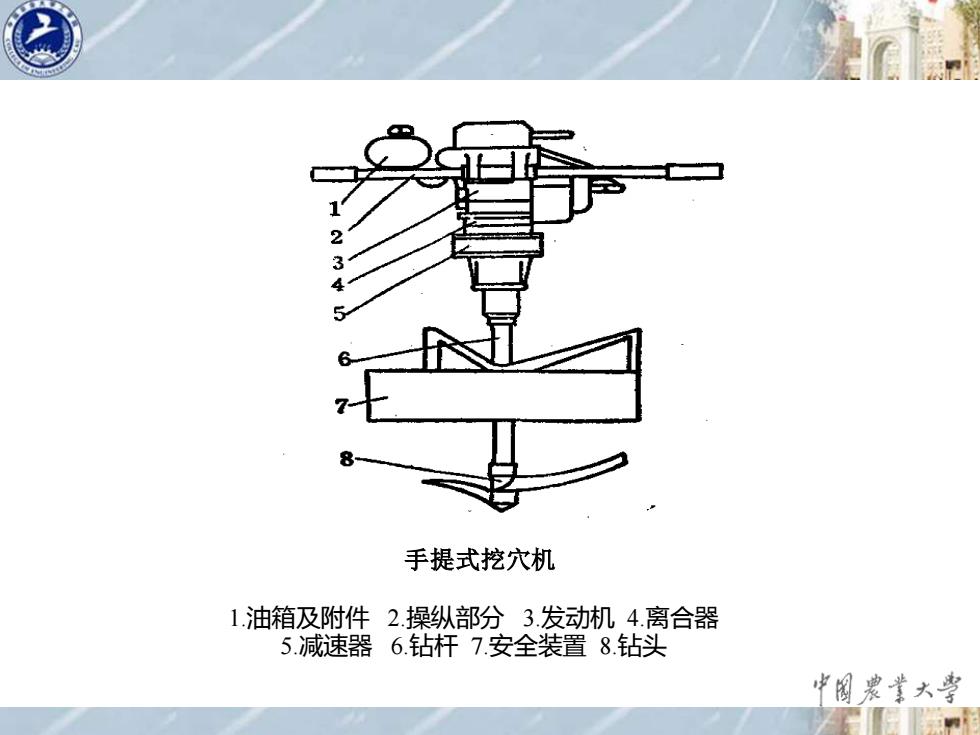

手提式挖穴机1.油箱及附件2.操纵部分3.发动机4.离合器5.减速器6.钻杆7.安全装置8.钻头中國农业大学
手提式挖穴机 1.油箱及附件 2.操纵部分 3.发动机 4.离合器 5.减速器 6.钻杆 7.安全装置 8.钻头

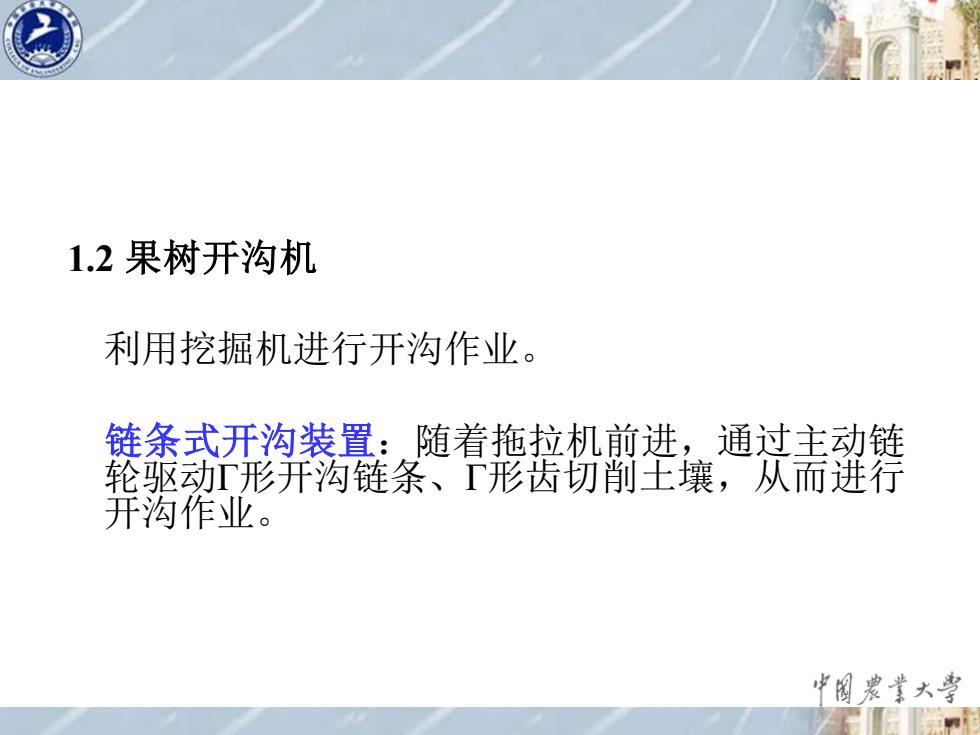

1.2果树开沟机利用挖掘机进行开沟作业。链条式开沟装置：随着拖拉机前进，通过主动链轮驱动I形开沟链条、T形齿切削土壤，从而进行开沟作业。中國农业大学
1.2 果树开沟机 利用挖掘机进行开沟作业。 链条式开沟装置：随着拖拉机前进，通过主动链 轮驱动Γ形开沟链条、Γ形齿切削土壤，从而进行 开沟作业
链斗式开沟装置：在拖拉机动力驱动下，驱动链轮转动。链斗前端的刃部挖掘土壤并由链斗输送，在与驱动轮同轴的螺旋翼片快速旋转的作用下，土壤被传送到沟的一侧。中國農業大学
链斗式开沟装置：在拖拉机动力驱动下，驱动 链轮转动。链斗前端的刃部挖掘土壤并由链斗 输送，在与驱动轮同轴的螺旋翼片快速旋转的 作用下，土壤被传送到沟的一侧

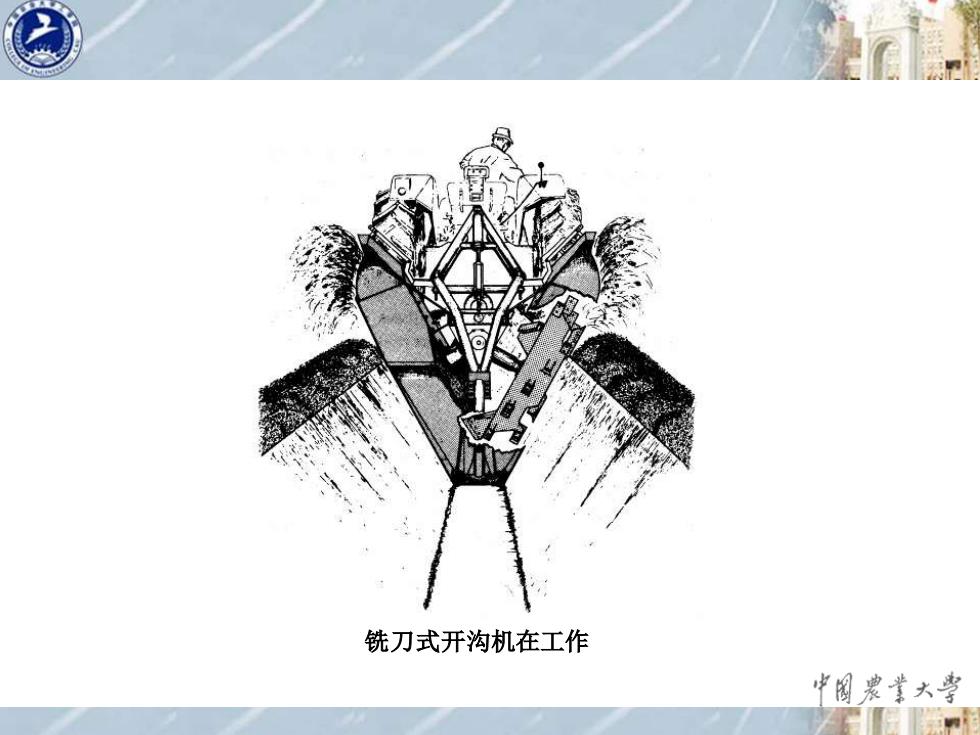

铣刀式开沟机在工作中國農业大学
铣刀式开沟机在工作

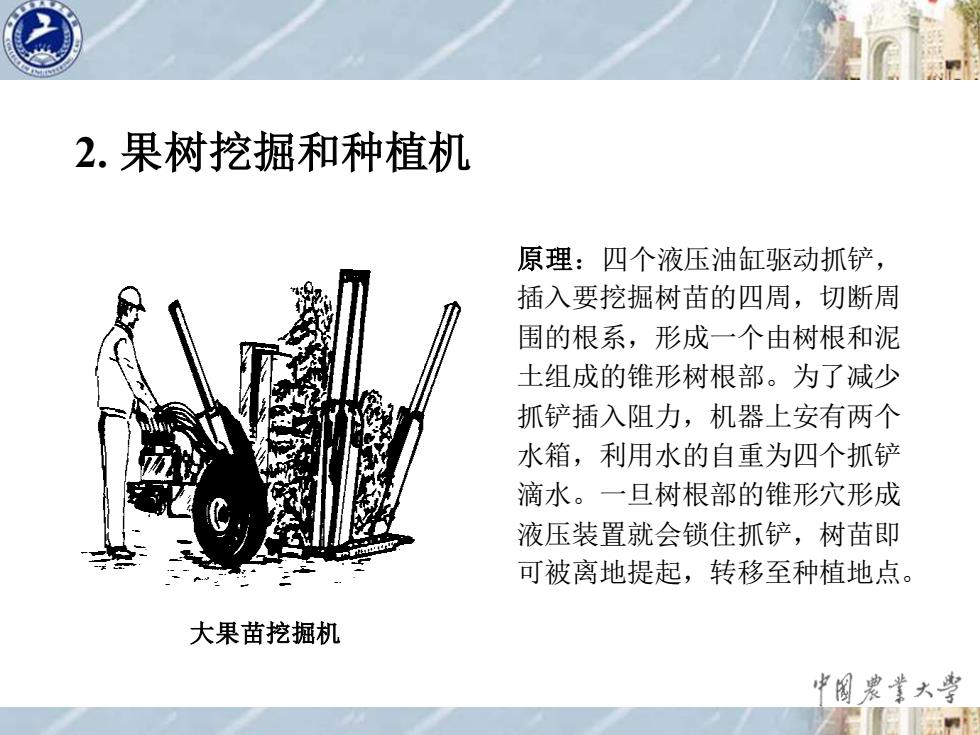

2.果树挖掘和种植机原理：四个液压油缸驱动抓铲，插入要挖掘树苗的四周，切断周围的根系，形成一个由树根和泥土组成的锥形树根部。为了减少抓铲插入阻力，机器上安有两个水箱，利用水的自重为四个抓铲滴水。一旦树根部的锥形穴形成液压装置就会锁住抓铲，树苗即可被离地提起，转移至种植地点。大果苗挖掘机中國农业大学
2. 果树挖掘和种植机 大果苗挖掘机 原理：四个液压油缸驱动抓铲， 插入要挖掘树苗的四周，切断周 围的根系，形成一个由树根和泥 土组成的锥形树根部。为了减少 抓铲插入阻力，机器上安有两个 水箱，利用水的自重为四个抓铲 滴水。一旦树根部的锥形穴形成 液压装置就会锁住抓铲，树苗即 可被离地提起，转移至种植地点
