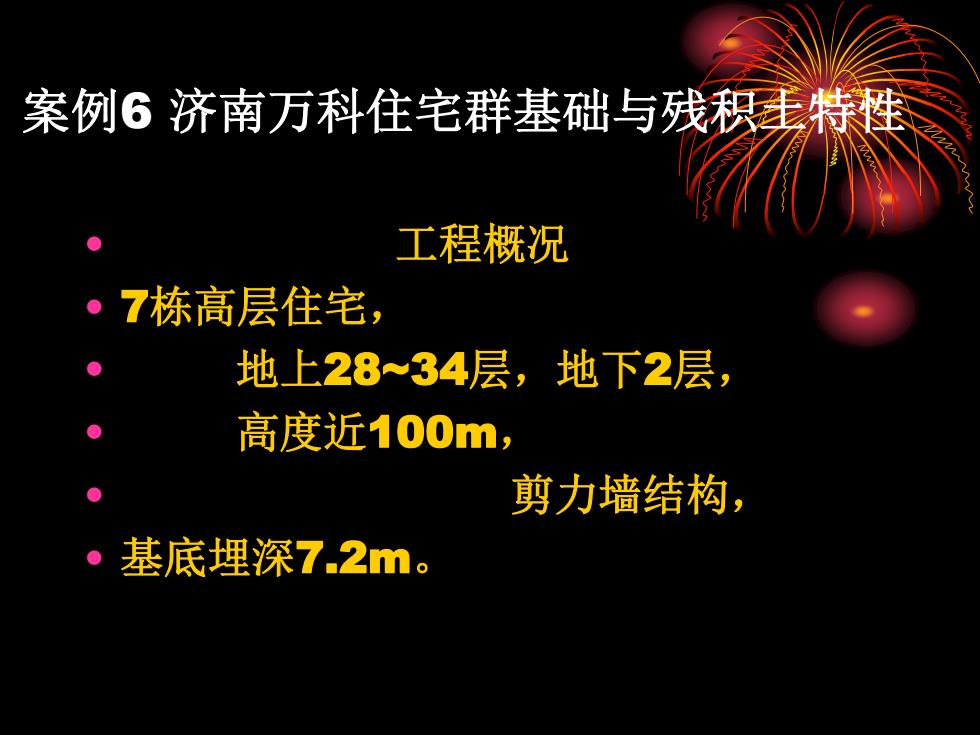

案例6济南万科住宅群基础与残积特鞋 工程概况 ○7栋高层住宅， 地上28~34层，地下2层， 高度近100m, 剪力墙结构， 基底埋深7.2m
案例6 济南万科住宅群基础与残积土特性 • 工程概况 • 7栋高层住宅， • 地上28~34层，地下2层， • 高度近100m， • 剪力墙结构， • 基底埋深7.2m

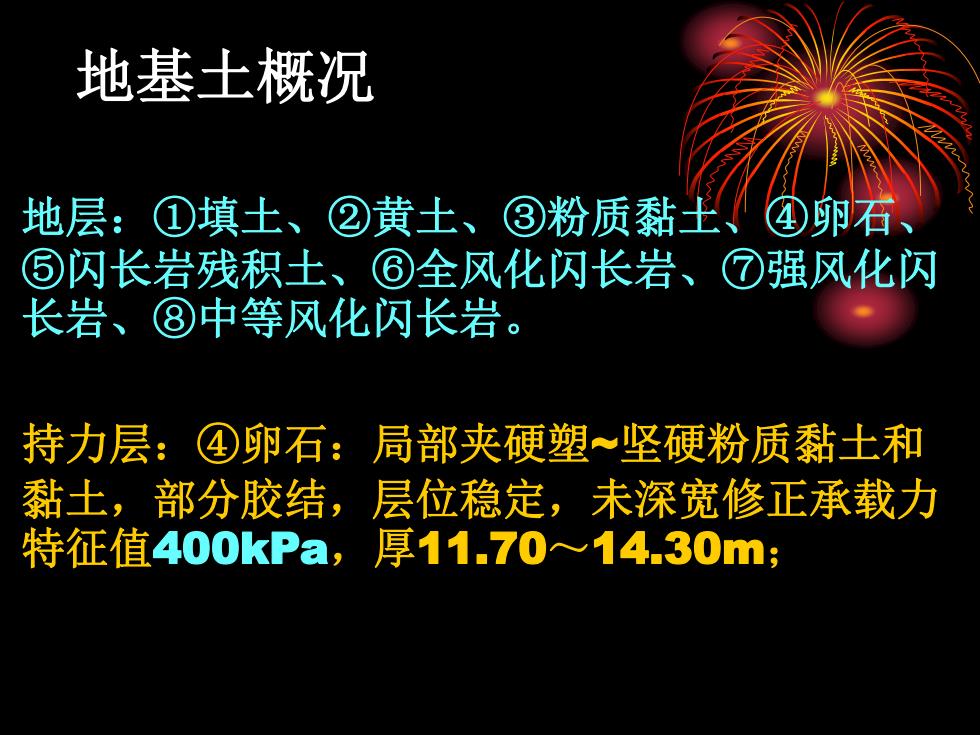

地基土概况 地层：①填土、②黄土、③粉质黏王④卵石、 ⑤闪长岩残积土、⑥全风化闪长岩、⑦强风化闪 长岩、⑧中等风化闪长岩。 持力层：④卵石：局部夹硬塑~坚硬粉质黏土和 黏土，部分胶结，层位稳定，未深宽修正承载力 特征值400kPa,厚11.70~14.30m;
地基土概况 地层：①填土、②黄土、③粉质黏土、④卵石、 ⑤闪长岩残积土、⑥全风化闪长岩、⑦强风化闪 长岩、⑧中等风化闪长岩。 持力层：④卵石：局部夹硬塑~坚硬粉质黏土和 黏土，部分胶结，层位稳定，未深宽修正承载力 特征值400kPa，厚11.70～14.30m；

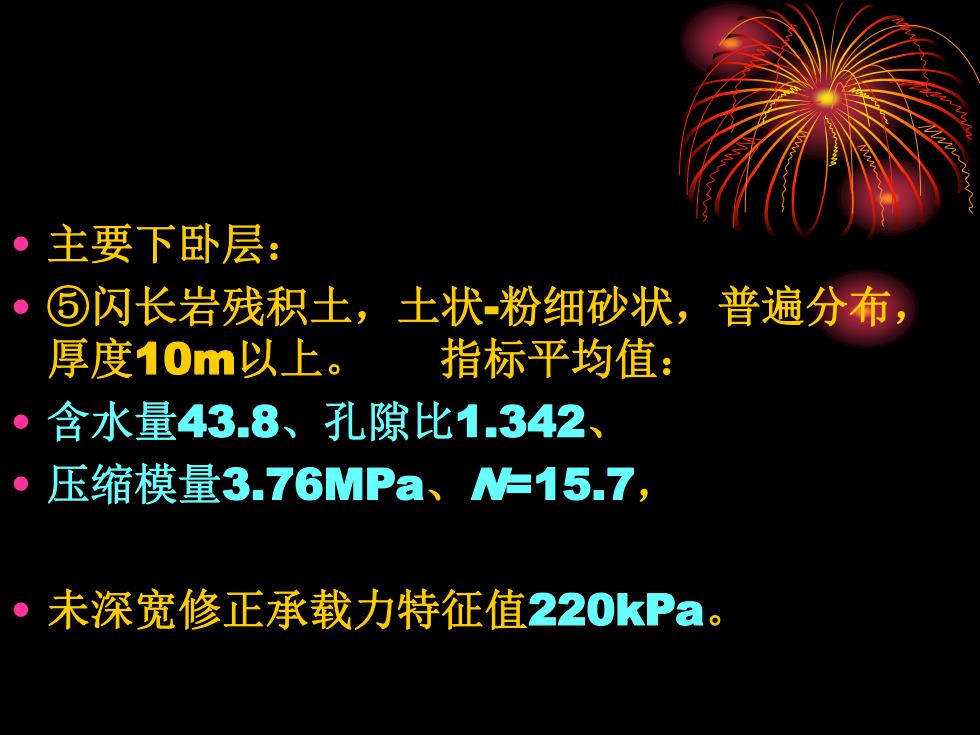

主要下卧层： ⑤闪长岩残积土，土状-粉细砂状，普遍分布， 厚度10m以上。指标平均值： ·含水量43.8、孔隙比1.342、 ·压缩模量3.76MPa、=15.7, 。未深宽修正承载力特征值220kPa
• 主要下卧层： • ⑤闪长岩残积土，土状-粉细砂状，普遍分布， 厚度10m以上。 指标平均值： • 含水量43.8、孔隙比1.342、 • 压缩模量3.76MPa、N=15.7， • 未深宽修正承载力特征值220kPa

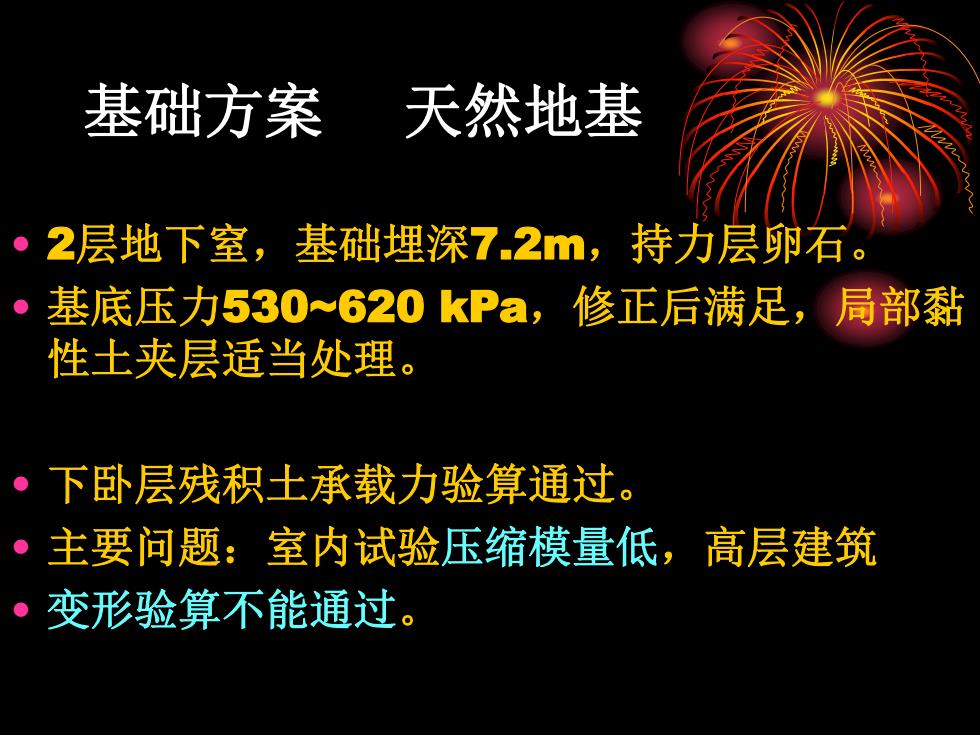

基础方案 天然地基 。2层地下室，基础埋深7.2m,持力层卵石。 ● 基底压力530~620kPa,修正后满足，局部黏 性土夹层适当处理。 ·下卧层残积土承载力验算通过。 ● 主要问题：室内试验压缩模量低，高层建筑 ● 变形验算不能通过
基础方案 天然地基 • 2层地下窒，基础埋深7.2m，持力层卵石。 • 基底压力530~620 kPa，修正后满足，局部黏 性土夹层适当处理。 • 下卧层残积土承载力验算通过。 • 主要问题：室内试验压缩模量低，高层建筑 • 变形验算不能通过

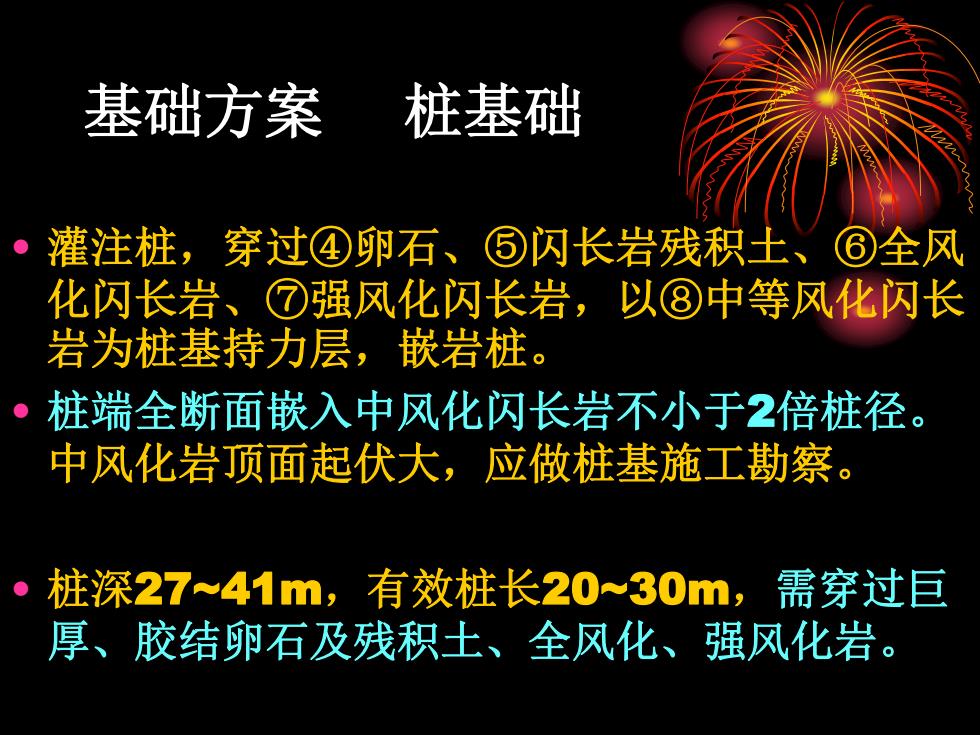

基础方案 桩基础 灌注桩，穿过④卵石、⑤闪长岩残积土、⑥全风 化闪长岩、⑦强风化闪长岩，以⑧中等风化闪长 岩为桩基持力层，嵌岩桩。 桩端全断面嵌入中风化闪长岩不小于2倍桩径。 中风化岩顶面起伏大，应做桩基施工勘察。 桩深27~41m,有效桩长20~30m,需穿过巨 厚、胶结卵石及残积土、全风化、强风化岩
基础方案 桩基础 • 灌注桩，穿过④卵石、⑤闪长岩残积土、⑥全风 化闪长岩、⑦强风化闪长岩，以⑧中等风化闪长 岩为桩基持力层，嵌岩桩。 • 桩端全断面嵌入中风化闪长岩不小于2倍桩径。 中风化岩顶面起伏大，应做桩基施工勘察。 • 桩深27~41m，有效桩长20~30m，需穿过巨 厚、胶结卵石及残积土、全风化、强风化岩
