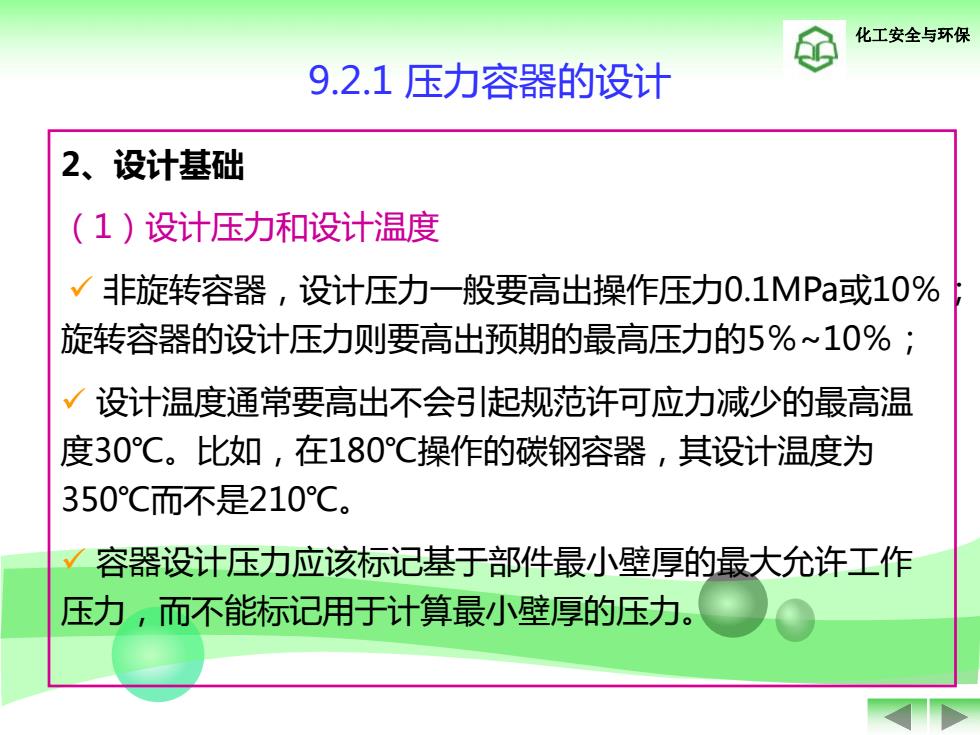

化工安全与环保 9.2.1压力容器的设计 2、设计基础 (1)设计压力和设计温度 √非旋转容器，设计压力一般要高出操作压力0.1MPa或10% 旋转容器的设计压力则要高出预期的最高压力的5%~10%； √设计温度通常要高出不会引起规范许可应力减少的最高温 度30℃。比如，在180℃操作的碳钢容器，其设计温度为 350C而不是210C。 容器设计压力应该标记基于部件最小壁厚的最大允许工作 压力，而不能标记用于计算最小壁厚的压力
化工安全与环保 2、设计基础 （1）设计压力和设计温度 ü 非旋转容器，设计压力一般要高出操作压力0.1MPa或10％； 旋转容器的设计压力则要高出预期的最高压力的5％~10％； ü 设计温度通常要高出不会引起规范许可应力减少的最高温 度30℃。比如，在180℃操作的碳钢容器，其设计温度为 350℃而不是210℃。 ü 容器设计压力应该标记基于部件最小壁厚的最大允许工作 压力，而不能标记用于计算最小壁厚的压力。 9.2.1 压力容器的设计
化工安全与环保 2、设计基础 (1)设计压力和设计温度 (2)最小板材厚度 设计规范规定，大直径压力容器的板材厚度不应小于 （D-2.54)/1000,其中：D是筒体的最小直径（单位m), 焊接结构的最小板厚度许多组织规定为5mm或6mm。 (3)外压或真空 许多过程容器是在外压或真空下，或偶尔是在这些条件 下操作。设计规范规定规范容器，偶尔承受0.1MPa及其以下 的外压，无需考虑外压结构的规范要求。在应用这项规范时， 应该充分考虑到各种可能的后果，如罐体破裂时的人员危险 更换容器的费用，内容物泄出的财产损失和危险等
化工安全与环保 2、设计基础 （1）设计压力和设计温度 （2）最小板材厚度 设计规范规定，大直径压力容器的板材厚度不应小于 （D－2.54）／1000，其中：D是筒体的最小直径(单位m)， 焊接结构的最小板厚度许多组织规定为5mm或6mm。 （3）外压或真空 许多过程容器是在外压或真空下，或偶尔是在这些条件 下操作。设计规范规定规范容器，偶尔承受0.1MPa及其以下 的外压，无需考虑外压结构的规范要求。在应用这项规范时， 应该充分考虑到各种可能的后果，如罐体破裂时的人员危险， 更换容器的费用，内容物泄出的财产损失和危险等

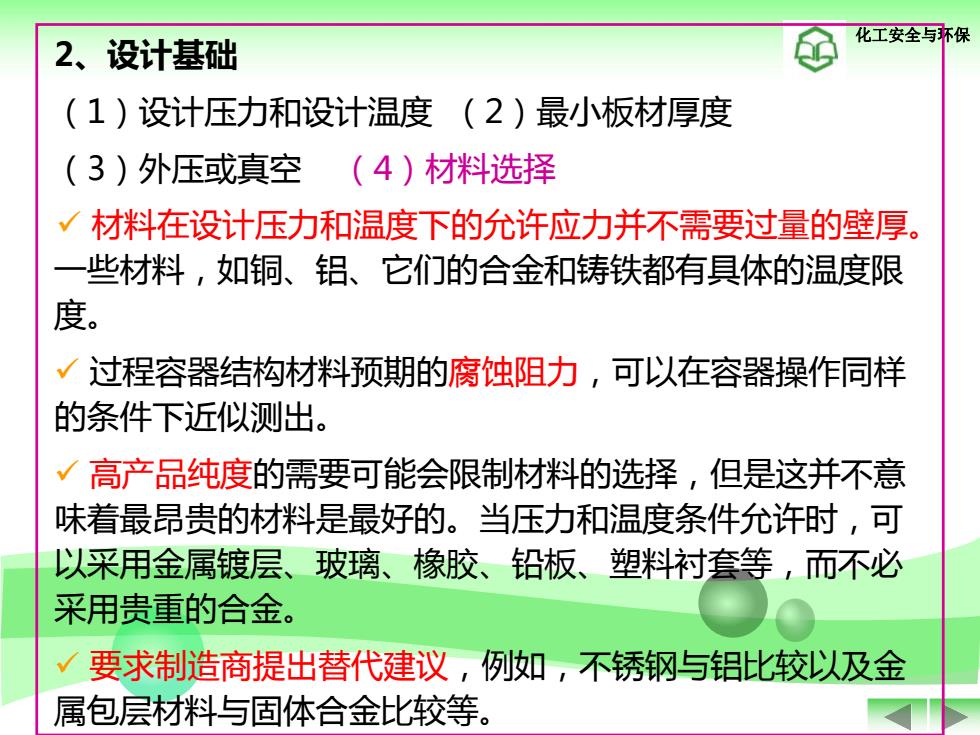

化工安全与环保 2、设计基础 (1)设计压力和设计温度（2)最小板材厚度 （3)外压或真空（4)材料选择 √材料在设计压力和温度下的允许应力并不需要过量的壁厚。 一些材料，如铜、铝、它们的合金和铸铁都有具体的温度限 度。 √过程容器结构材料预期的腐蚀阻力，可以在容器操作同样 的条件下近似测出。 √高产品纯度的需要可能会限制材料的选择，但是这并不意 味着最昂贵的材料是最好的。当压力和温度条件允许时，可 以采用金属镀层、玻璃、橡胶、铅板、塑料衬套等，而不必 采用贵重的合金。 要求制造商提出替代建议，例如，不锈钢与铝比较以及金 属包层材料与固体合金比较等
化工安全与环保 2、设计基础 （1）设计压力和设计温度 （2）最小板材厚度 （3）外压或真空 （4）材料选择 ü 材料在设计压力和温度下的允许应力并不需要过量的壁厚。 一些材料，如铜、铝、它们的合金和铸铁都有具体的温度限 度。 ü 过程容器结构材料预期的腐蚀阻力，可以在容器操作同样 的条件下近似测出。 ü 高产品纯度的需要可能会限制材料的选择，但是这并不意 味着最昂贵的材料是最好的。当压力和温度条件允许时，可 以采用金属镀层、玻璃、橡胶、铅板、塑料衬套等，而不必 采用贵重的合金。 ü 要求制造商提出替代建议，例如，不锈钢与铝比较以及金 属包层材料与固体合金比较等
化工安全与环保 2、设计基础 （1)设计压力和设计温度（2)最小板材厚度 (3)外压或真空（4)材料选择 (5)非压力负荷 容器及其支架的设计必须与以下各项负荷匹配： √容器及其内容物的重量； √料盘、隔板、蛇管等内件的重量； 装置、搅拌器、交换器、转筒等外件的重量； √建筑物、扶梯、平台、配管等外部设施的重量； √固定负载和移动负载的重量； √隔离板和防火墙的重量； 风力和地震负荷： 支撑耳柄、环形加强肋以及热梯度的作用。 这些负荷都可以引起过量的局部应力
化工安全与环保 2、设计基础 （1）设计压力和设计温度 （2）最小板材厚度 （3）外压或真空 （4）材料选择 （5）非压力负荷 容器及其支架的设计必须与以下各项负荷匹配： ü 容器及其内容物的重量； ü 料盘、隔板、蛇管等内件的重量； ü 装置、搅拌器、交换器、转筒等外件的重量； ü 建筑物、扶梯、平台、配管等外部设施的重量； ü 固定负载和移动负载的重量； ü 隔离板和防火墙的重量； ü 风力和地震负荷； ü 支撑耳柄、环形加强肋以及热梯度的作用。 这些负荷都可以引起过量的局部应力
2、设计基础 (1)设计压力和 异 (3)外压或真空 (6)支架 √ 立式容器一般 或折边。 √大型卧式容器 √对于小型容器，不管是卧式的还是立式的，其支架的设计 由于支撑附件造成的二次应力、扭矩和剪切力，可能会比大 型容器复杂得多
化工安全与环保 2、设计基础 （1）设计压力和设计温度 （2）最小板材厚度 （3）外压或真空 （4）材料选择 （5）非压力负荷 （6）支架 ü 立式容器一般用立柱和耳柄支撑，有时还会用到环形槽钢 或折边。 ü 大型卧式容器常用三个或更多的鞍形托架支撑。 ü 对于小型容器，不管是卧式的还是立式的，其支架的设计 由于支撑附件造成的二次应力、扭矩和剪切力，可能会比大 型容器复杂得多。 9.2.1 压力容器的设计
