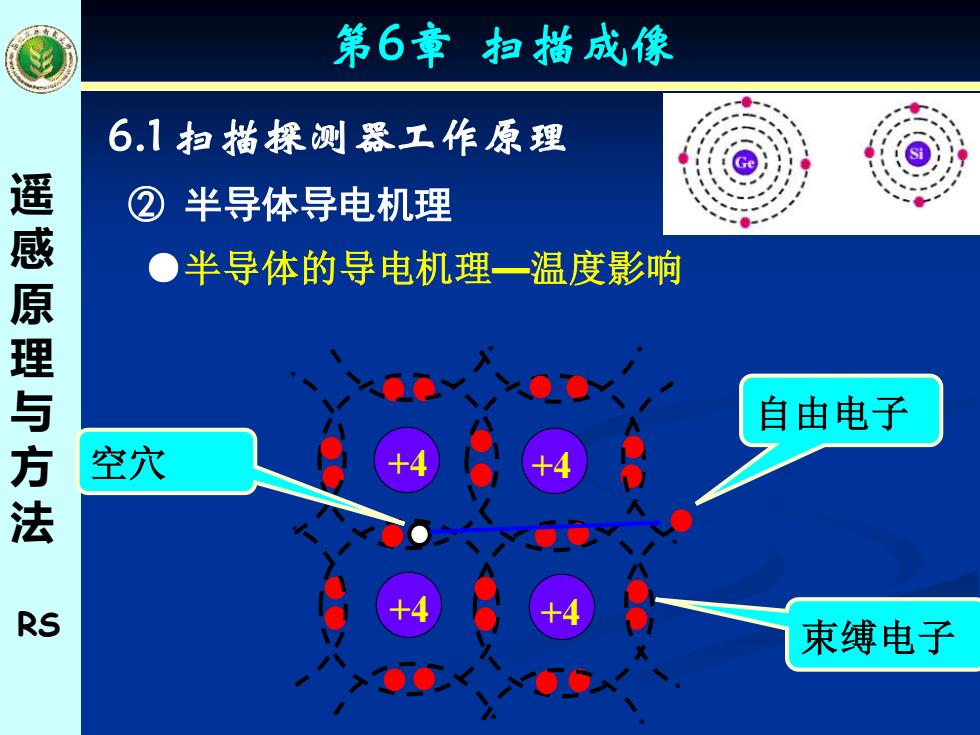

第6章扫描成像 6.1扫描探测器工作原理 ②半导体导电机理 遥感原理与方法 ●半导体的导电机理一温度影响 自由电子 空穴 RS 束缚电子
遥 感 原 理 与 方 法 RS 6.1 扫描探测器工作原理 ② 半导体导电机理 ●半导体的导电机理—温度影响 第6章 扫描成像 +4 +4 +4 +4 自由电子 空穴 束缚电子

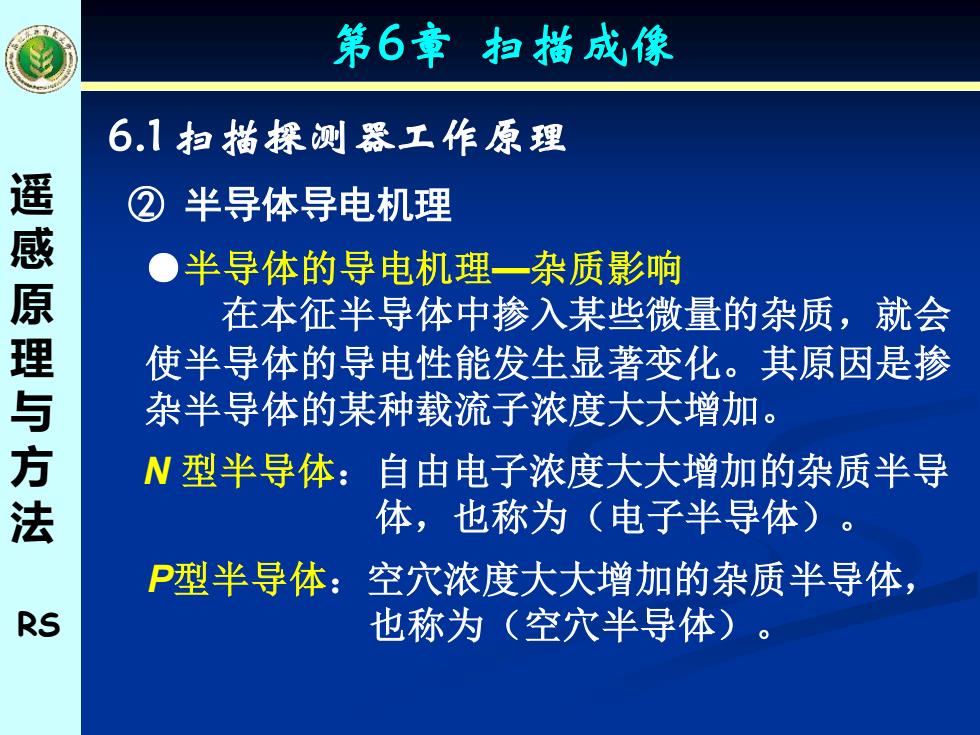

第6章扫描成像 6.1扫描採测器工作原理 ② 半导体导电机理 感原 ●半导体的导电机理一杂质影响 在本征半导体中掺入某些微量的杂质，就会 使半导体的导电性能发生显著变化。其原因是掺 理与方法 杂半导体的某种载流子浓度大大增加。 N型半导体：自由电子浓度大大增加的杂质半导 体，也称为（电子半导体）。 P型半导体：空穴浓度大大增加的杂质半导体， RS 也称为（空穴半导体）
遥 感 原 理 与 方 法 RS 6.1 扫描探测器工作原理 ② 半导体导电机理 ●半导体的导电机理—杂质影响 在本征半导体中掺入某些微量的杂质，就会 使半导体的导电性能发生显著变化。其原因是掺 杂半导体的某种载流子浓度大大增加。 第6章 扫描成像 N 型半导体：自由电子浓度大大增加的杂质半导 体，也称为（电子半导体）。 P型半导体：空穴浓度大大增加的杂质半导体， 也称为（空穴半导体）

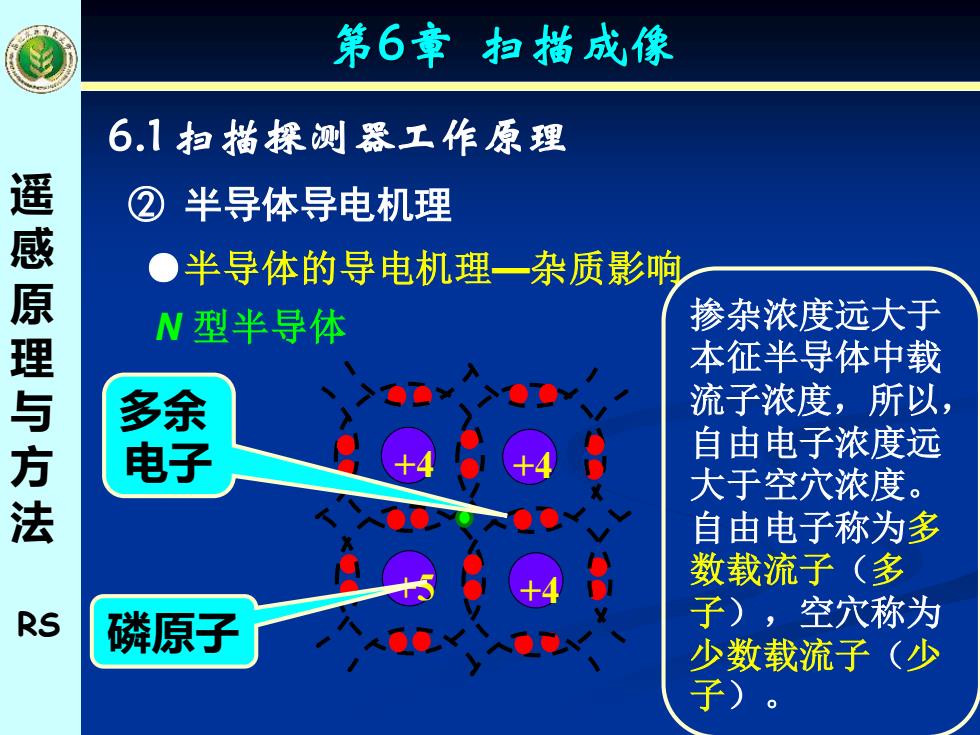

第6章扫描成像 6.1扫描探测器工作原理 ②半导体导电机理 。半导体的导电机理一杂质影响 感原理与方法 N型半导体 掺杂浓度远大于 本征半导体中载 多 流子浓度，所以， 电子 自由电子浓度远 大于空穴浓度。 自由电子称为多 数载流子（多 RS 磷原子 子)，空穴称为 少数载流子（少 子)
遥 感 原 理 与 方 法 RS 6.1 扫描探测器工作原理 ② 半导体导电机理 ●半导体的导电机理—杂质影响 第6章 扫描成像 N 型半导体 +4 +4 +5 +4 多余 电子 磷原子 掺杂浓度远大于 本征半导体中载 流子浓度，所以， 自由电子浓度远 大于空穴浓度。 自由电子称为多 数载流子（多 子），空穴称为 少数载流子（少 子）

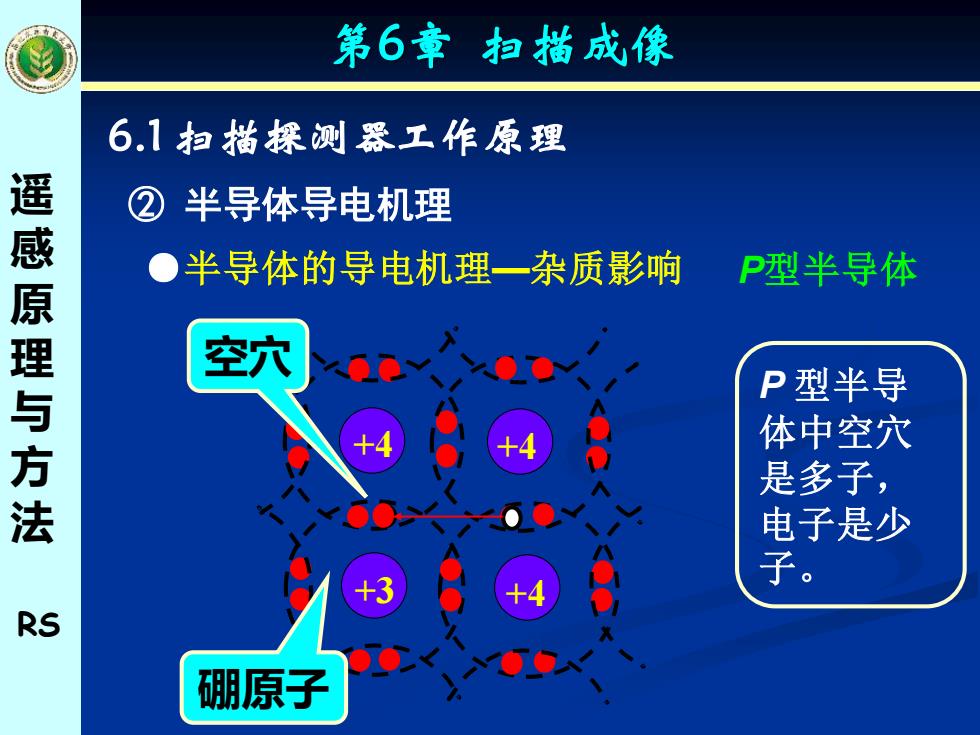

第6章扫描成像 6.1扫描探测器工作原理 ② 半导体导电机理 遥感原理与方法 ● 半导体的导电机理一杂质影响 P型半导体 空穴 P型半导 体中空穴 是多子， 电子是少 +3 子。 RS 硼原子
遥 感 原 理 与 方 法 RS 6.1 扫描探测器工作原理 ② 半导体导电机理 ●半导体的导电机理—杂质影响 第6章 扫描成像 P型半导体 P 型半导 体中空穴 是多子， 电子是少 子。 +4 +4 +3 +4 空穴 硼原子

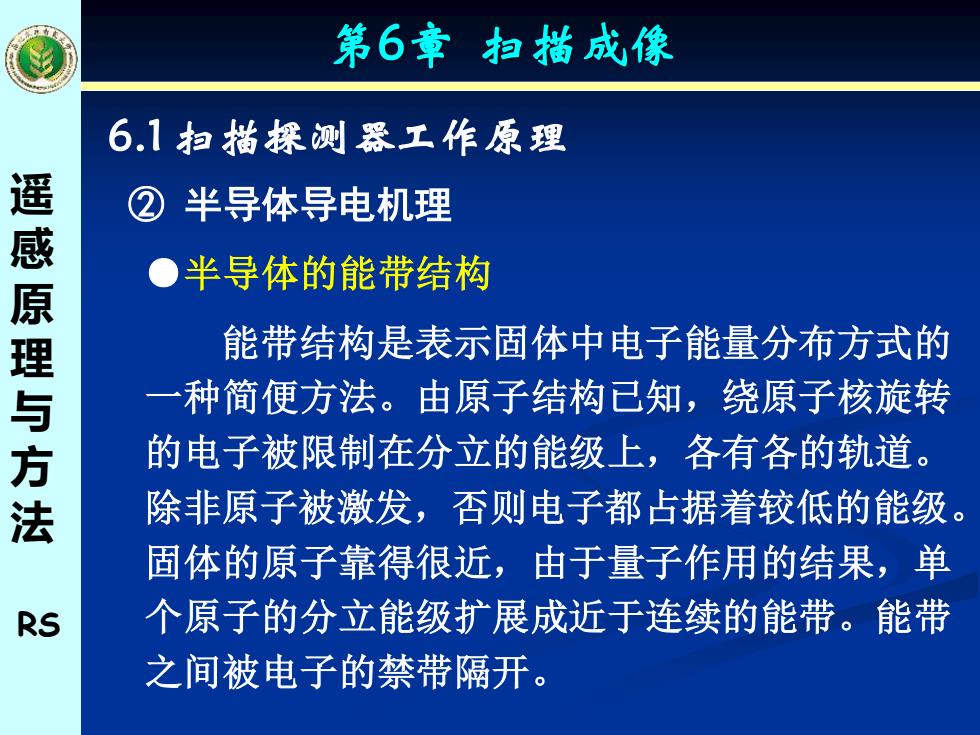

第6章扫描成像 6.1扫描探测器工作原理 ②半导体导电机理 ○半导体的能带结构 感原理与方法 能带结构是表示固体中电子能量分布方式的 一种简便方法。由原子结构已知，绕原子核旋转 的电子被限制在分立的能级上，各有各的轨道。 除非原子被激发，否则电子都占据着较低的能级。 固体的原子靠得很近，由于量子作用的结果，单 RS 个原子的分立能级扩展成近于连续的能带。能带 之间被电子的禁带隔开
遥 感 原 理 与 方 法 RS 6.1 扫描探测器工作原理 ② 半导体导电机理 ●半导体的能带结构 能带结构是表示固体中电子能量分布方式的 一种简便方法。由原子结构已知，绕原子核旋转 的电子被限制在分立的能级上，各有各的轨道。 除非原子被激发，否则电子都占据着较低的能级。 固体的原子靠得很近，由于量子作用的结果，单 个原子的分立能级扩展成近于连续的能带。能带 之间被电子的禁带隔开。 第6章 扫描成像
